InLine® IDC 20 Buchse an Terminalblock, 10pol, auf Platine content_copy

Zeitersparnis bei der Installation: Die 10-polige Schraubklemmenleiste mit Druckplatte erlaubt eine schnelle, werkzeugunterstützte Verdrahtung – für Adern im Bereich 16–26 AWG.
Standardisierte IDC-Schnittstelle mit klarer Pinbelegung: Die 20-polige Buchse (2×10) sorgt für strukturierte Signaltrennung – ideal für geordnete Systemverdrahtungen in Test-, Steuer- und Prototypenumgebungen.
Kompakte Bauform für strukturierte Installation: Kompaktes Design auf stabiler Leiterplatte für die direkte Integration in Gehäuse, Adapterfelder oder Prüfumgebungen.
Für modulare Steuerungs- und Prüfsysteme: Ideal bei Prototyping, Embedded-Anwendungen, Systemtests oder Signalverteilern mit IDC-Flachbandkabeln.
Hohe Signalqualität: Geprüfte Isolationsfestigkeit bis 300 V AC, Nennstrom 1 A pro Pin und 100 % Kurzschlussprüfung für dauerhafte Betriebssicherheit.

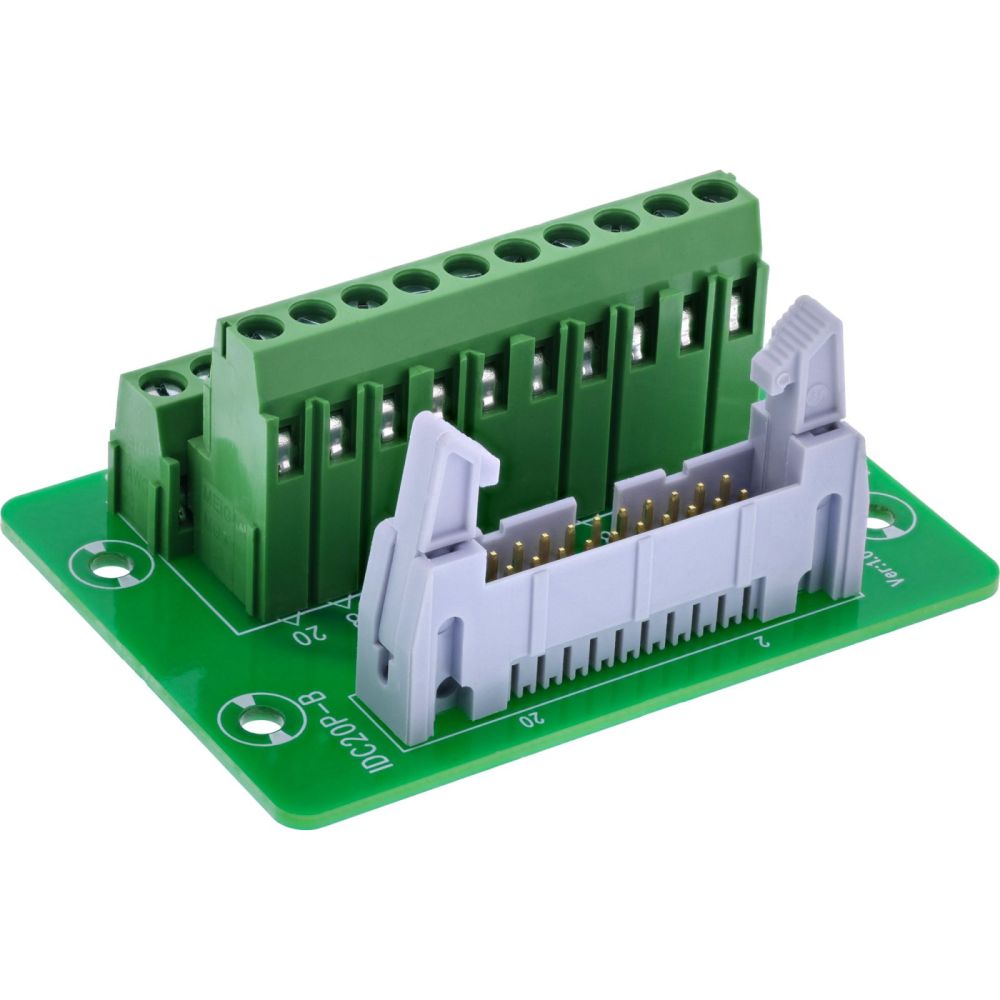

Der InLine® IDC‑20‑zu‑Terminalblock‑Adapter verbindet eine 20-polige IDC-Buchse (2×10) mit einer 10-poligen Schraubklemmenleiste zur einfachen Signalverdrahtung – ganz ohne Löten. Die robuste Bauweise auf stabiler Platine eignet sich besonders für strukturierte Installationen in Prüfständen, Steuergeräten oder Embedded-Systemen.

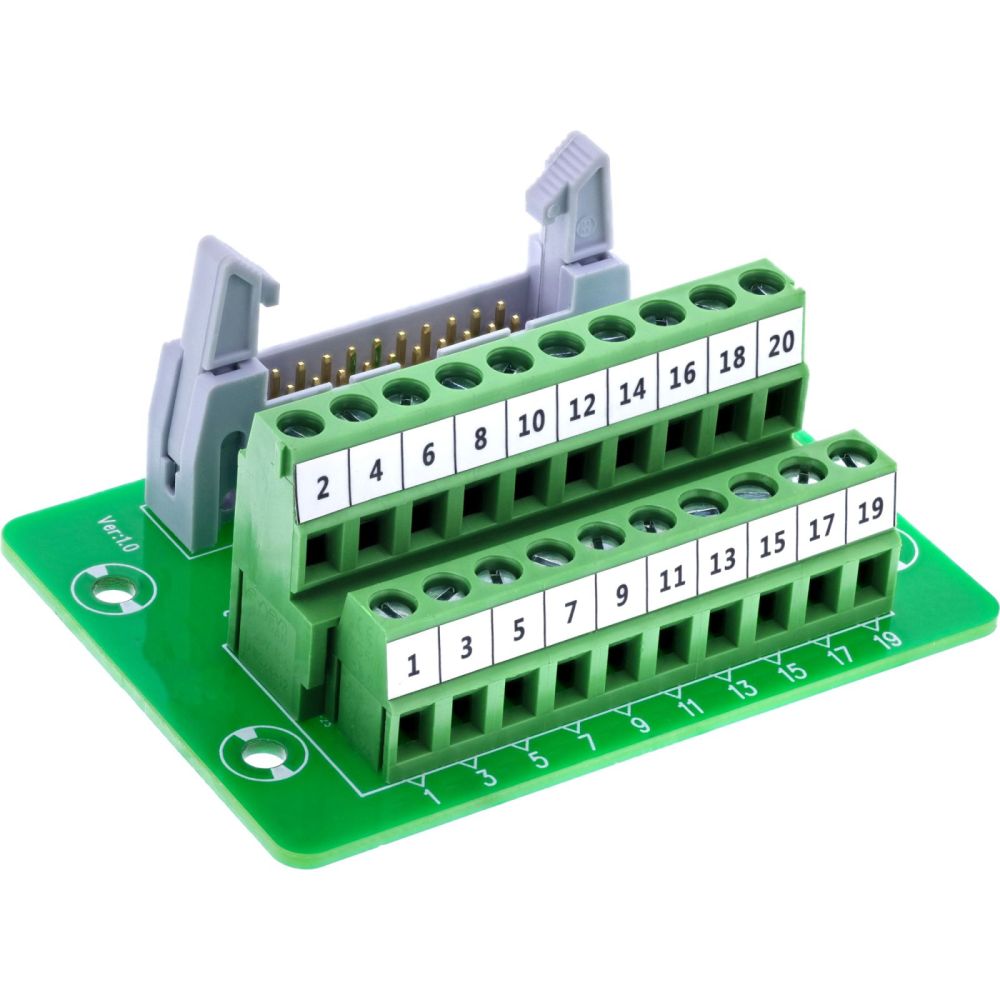

Die Schraubklemmen (Rastermaß 5,0 mm) sind eindeutig beschriftet und unterstützen Einzeladern von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm. Eine EVA-Isolierlage schützt zuverlässig bei der Montage auf leitfähigen Oberflächen.

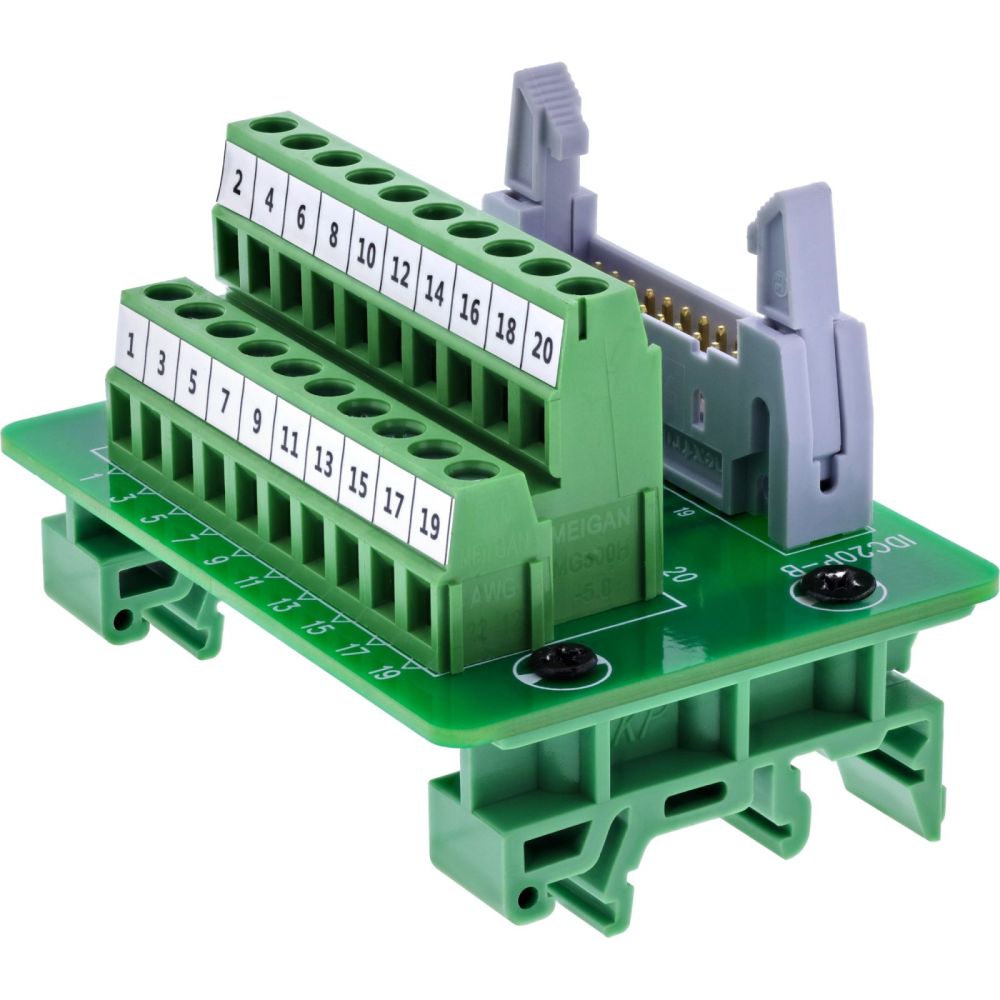

Dank 100 % Kurzschluss- und Verdrahtungstest sowie standardisierter Signalführung ist der Adapter ideal für die professionelle Nutzung in industriellen Testumgebungen, bei Prototypen oder im Schaltschrank.

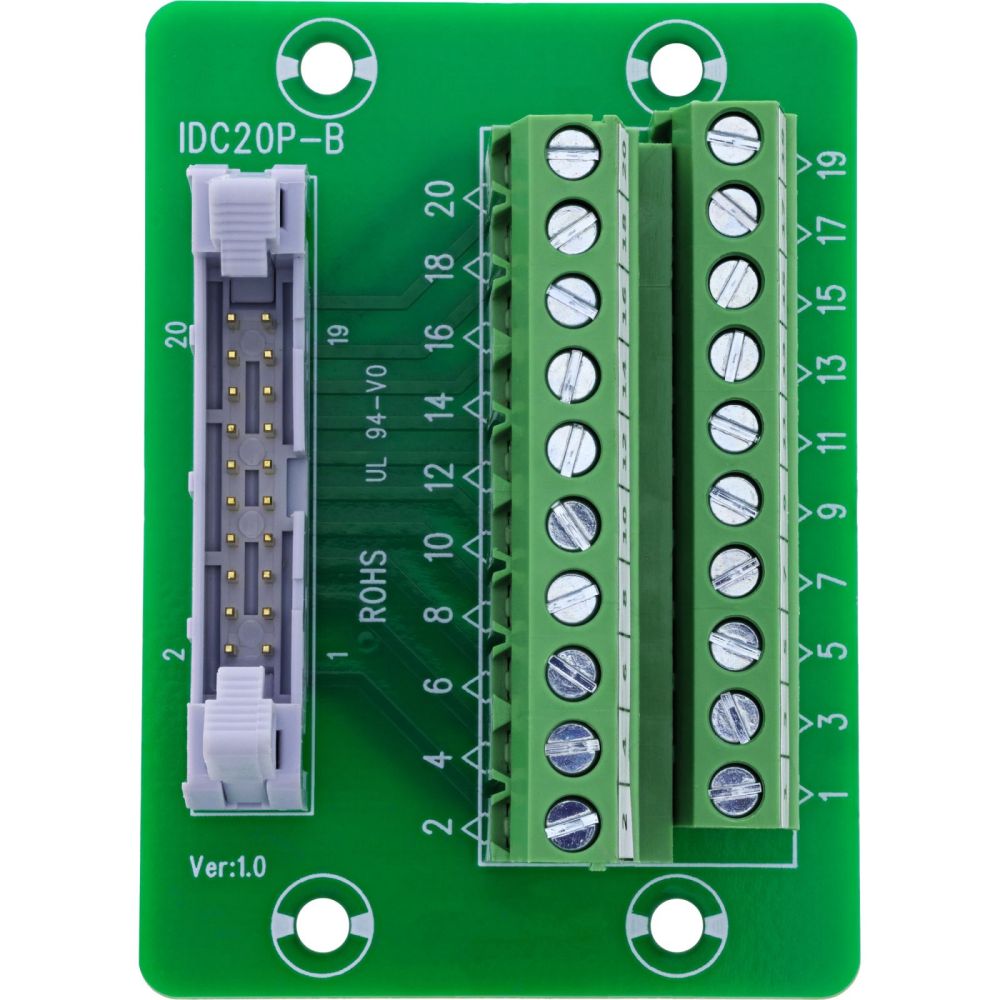

Hinweis: Je zwei benachbarte IDC-Pins sind intern auf eine Schraubklemme gelegt (z. B. Pin 1+2 → Klemme 1).
IDC-Schnittstelle: 20-polige IDC-Buchse (2×10), Rastermaß 2,54 mm
Schraubklemmleiste: 10 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
Signalzuordnung: GND (Masse), D0 bis D7 (digitale Signalleitungen, je nach Anwendung belegbar)
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand: 5 Ohm
Betriebstemperatur: –10 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 71 × 51 × 48,7 mm (B × H × T)

Betriebsbedingungen
Betriebstemperatur	-10 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	51 x 71 x 29 mm
Gewicht	49 g
Breite	51 mm
Tiefe	71 mm
Höhe	29 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	IDC 20 / Terminalblock 10 Klemmen
Steckerverbindung (Anschluss)	Buchse/Buchse
Produktfarbe	Grün, Hellgrau
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	1 A
Technische Daten
Höhe Verpackung	0,042m
Verpackungsvolumen	0,0001m³
Seite A	10-pol IDC 20 Buchse
Breite Verpackung	0,070m
Artikel Breite	5,10cm
Artikel Länge	7,10cm
Gewicht	0,085kg
Länge Verpackung	0,110m
Artikel Höhe	2,90cm
Netto-Gewicht	0,049kg
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	70 mm
Verpackungstiefe	110 mm
Verpackungshöhe	42 mm
Paketgewicht	85 g
Verpackungsvolumen	100 cm³
Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
