InLine® Terminalblock, RJ45 Buchse, nach oben, für Hutschiene content_copy

Zeitersparnis bei der Installation: Die Schraubklemmleiste für 8 Adern plus Schirm erlaubt eine schnelle Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
Integrierte RJ45-Schnittstelle für strukturierte Verdrahtung: Die standardisierte RJ45-Buchse (8P8C) ermöglicht die direkte Verbindung zu Netzwerkkomponenten – ideal bei Servicearbeiten oder in Prüfumgebungen.
Platzsparende Hutschienenmontage: Das Gehäuse ist für die schnelle Befestigung auf DIN-Tragschienen vorbereitet – besonders geeignet für strukturierte Installationen im Schaltschrank.
Vielseitig einsetzbar in der Industrie: Für Anwendungen in Netzwerkdiagnose, Maschinenkommunikation, Prototyping, Steuerungstechnik oder Embedded-Systemen.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

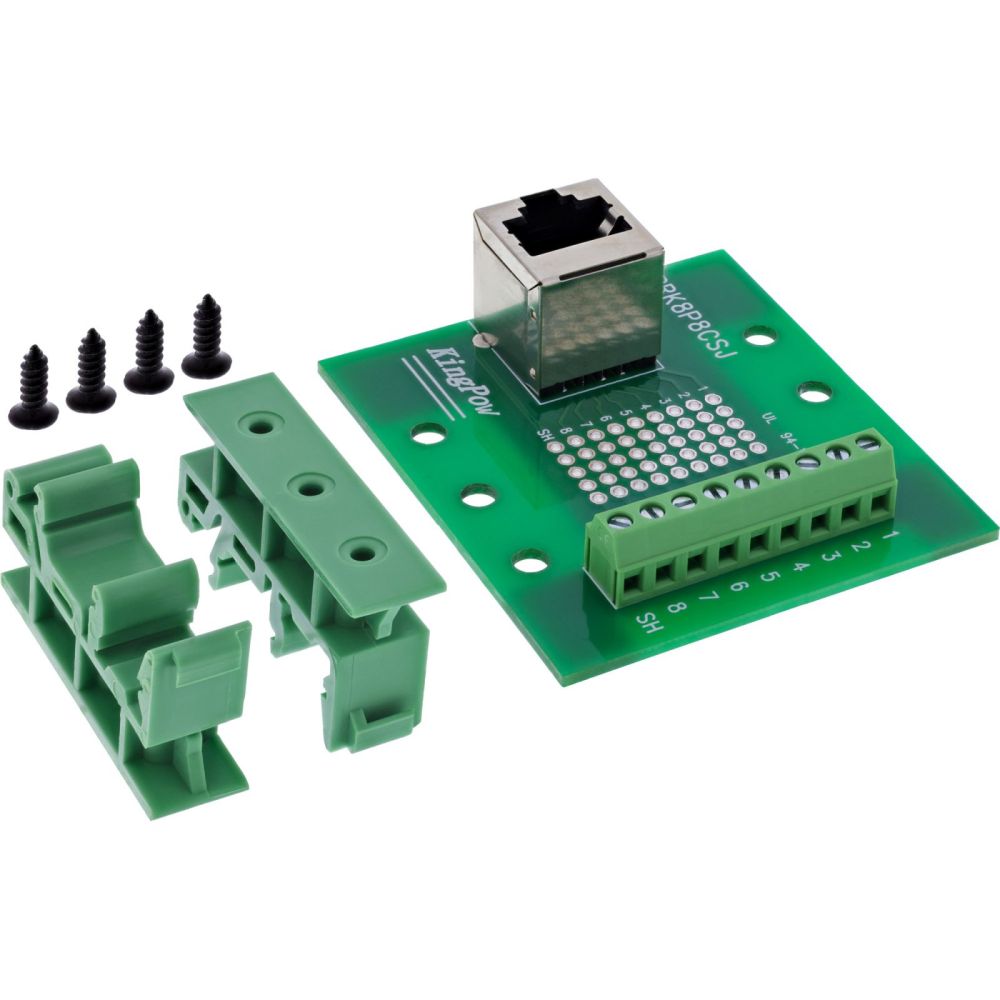

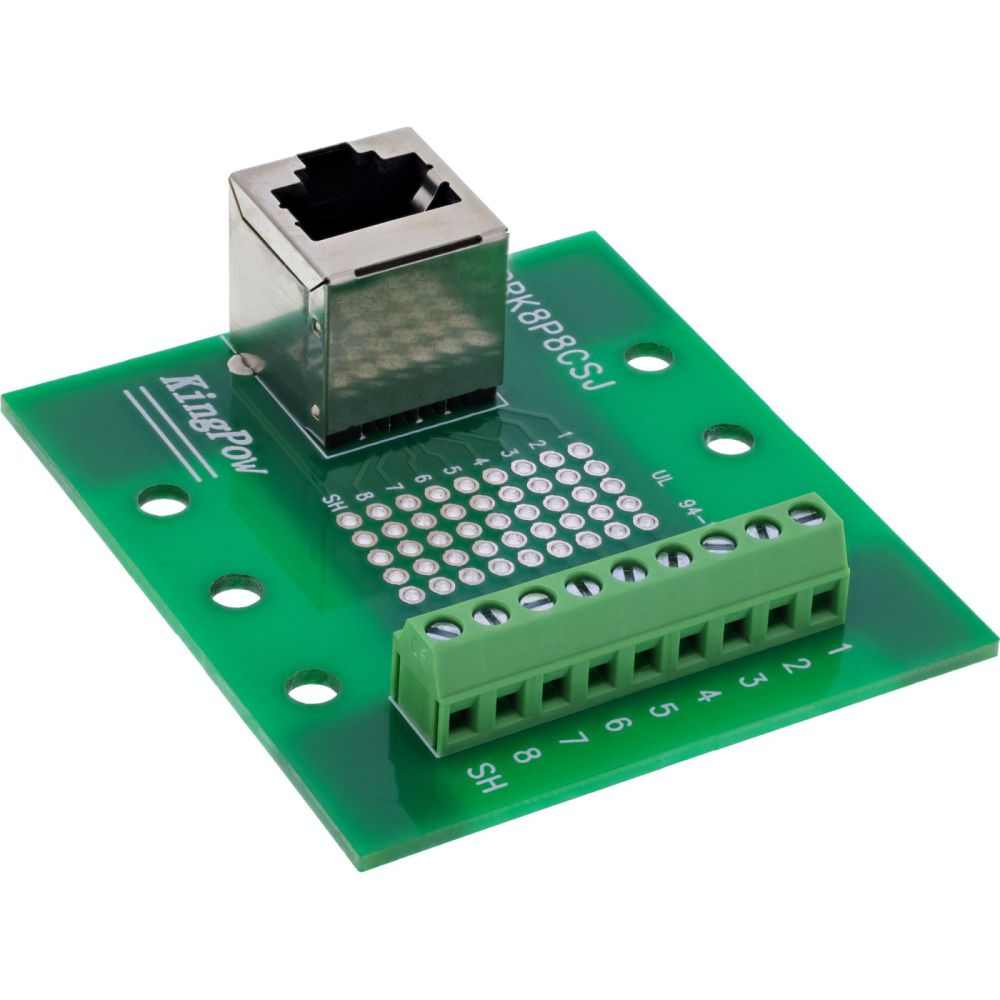

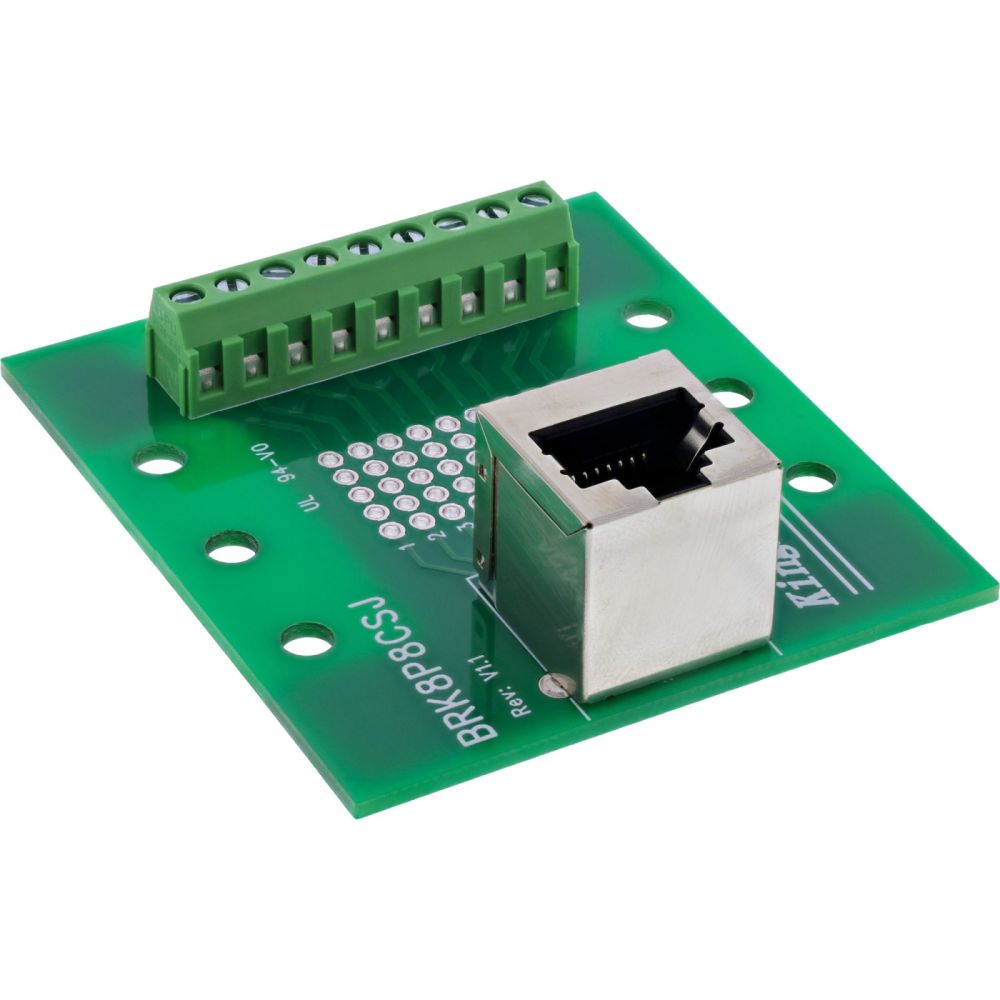

Der InLine® RJ45 Terminalblock mit nach oben ausgerichteter Buchse und seitlicher Schraubklemmleiste wurde für den professionellen Einsatz im Schaltschrank oder Labor entwickelt. Die 8-polige RJ45-Buchse (8P8C) ist fest im Gehäuse integriert und verbindet sich direkt mit der internen Klemmleiste.
Die acht Adern sowie der zusätzliche Schirmkontakt sind über die seitlich zugänglichen Schraubklemmen schnell und eindeutig anschließbar. Die Klemmen unterstützen Litzen im Bereich von 16–26 AWG und lassen sich mit einem Schlitzschraubendreher ≤ 2,5 mm zuverlässig kontaktieren.

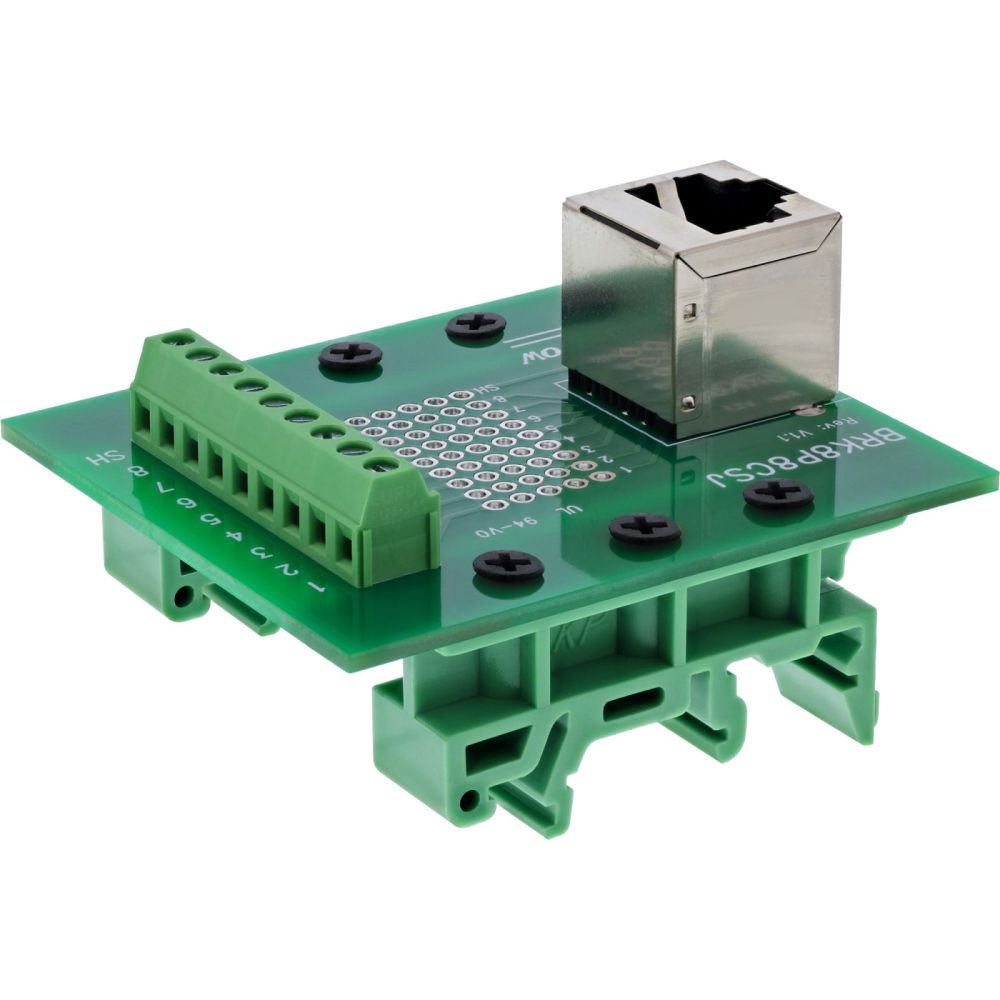

Die vormontierte Hutschienenbefestigung eignet sich ideal für strukturierte Installationen und Prüfaufbauten. Wird zu 100 % auf Kurzschluss und Fehlverdrahtung geprüft.
RJ45-Schnittstelle: 8P8C Buchse (nach oben ausgerichtet)
Schraubklemmleiste: 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Für DIN-Hutschiene vorbereitet
Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)

Betriebsbedingungen
Betriebstemperatur	-20 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	54 x 60 x 20 mm
Gewicht	21 g
Breite	54 mm
Tiefe	60 mm
Höhe	20 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	RJ45 8P8C / Terminalblock 9 Klemmen
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Straight/Angled
Produktfarbe	Grün
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	1 A
Technische Daten
Seite A	RJ45 Buchse
Netto-Gewicht	0,021kg
Gewicht	0,058kg
Länge Verpackung	0,110m
Artikel Höhe	2,00cm
Verpackungsvolumen	0,0001m³
Typ	Für Hutschiene
Breite Verpackung	0,070m
Artikel Breite	5,40cm
Höhe Verpackung	0,042m
Bauform	Gewinkelt oben
Artikel Länge	6,00cm
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	70 mm
Verpackungstiefe	110 mm
Verpackungshöhe	42 mm
Paketgewicht	58 g
Verpackungsvolumen	100 cm³
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
