InLine® Terminalblock, RJ45 Buchse, gerade, für Hutschiene content_copy

Zeitersparnis bei der Installation: Die Schraubklemmleiste für 8 Adern plus Schirm ermöglicht eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
Integrierte RJ45-Schnittstelle für strukturierte Verdrahtung: Die standardisierte RJ45-Buchse (8P8C) in gerader Ausführung erlaubt die direkte Verbindung zu Netzwerkkomponenten – ideal für Prüfstände, Servicearbeiten oder digitale Steuerungen.

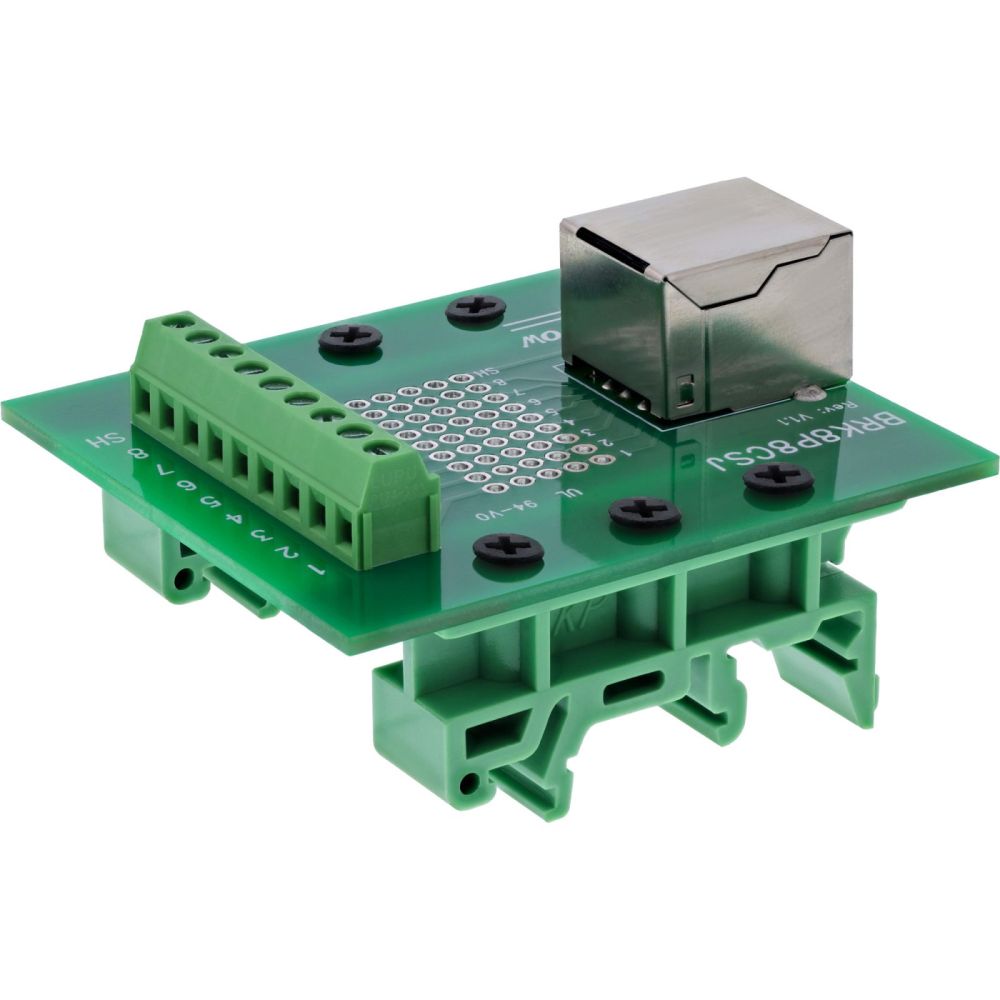

Platzsparende Hutschienenmontage: Das Gehäuse ist für die DIN-Tragschiene vorbereitet und ermöglicht eine normgerechte, platzsparende Installation im Schaltschrank.
Vielseitig einsetzbar in der Industrie: Geeignet für Netzwerkdiagnose, Maschinenkommunikation, Embedded-Systeme, Steuertechnik oder Testaufbauten mit Ethernet-Anbindung.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

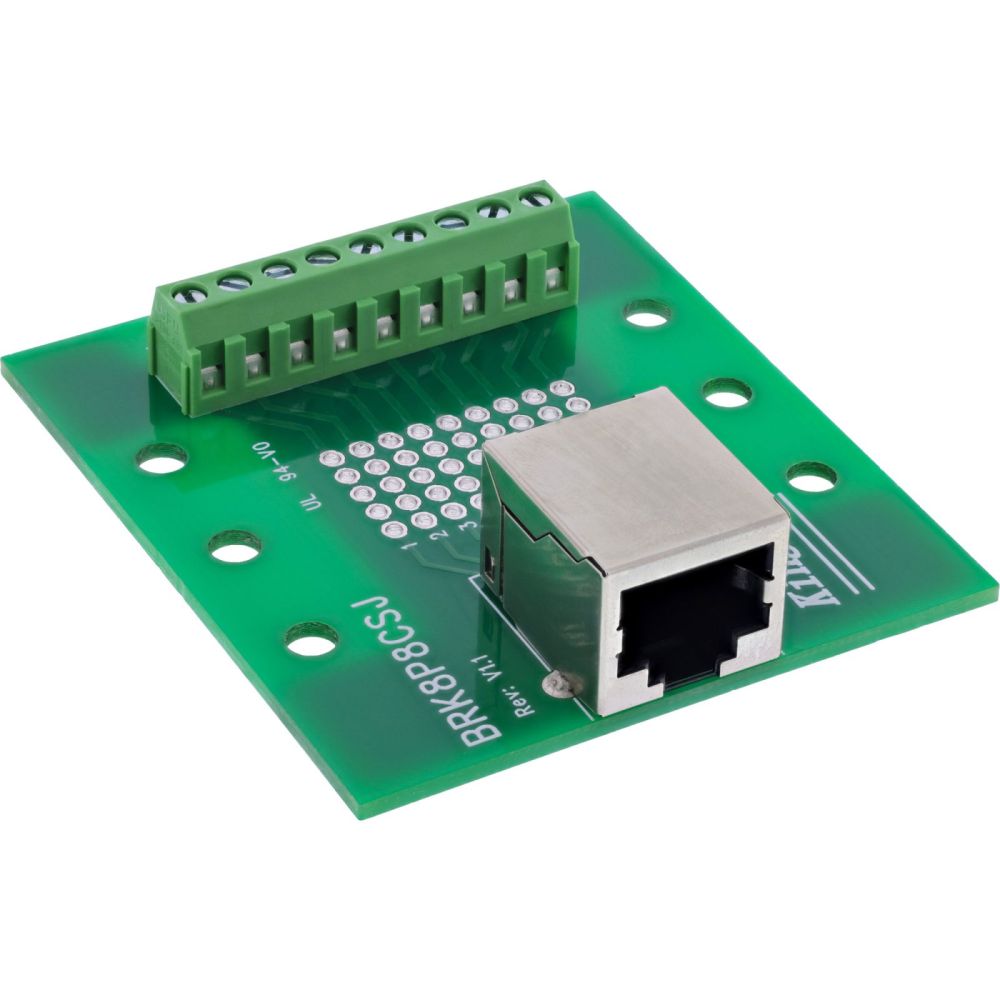

Der InLine® RJ45 Terminalblock mit gerader Buchse und seitlicher Schraubklemmleiste ermöglicht die strukturierte Aufschaltung von Ethernet-Signalen im Schaltschrank, Prüffeld oder Labor. Die fest verbaute RJ45-Buchse (8P8C) ist direkt mit einer 9-poligen Schraubklemme verbunden – 8 Adern plus Schirm.

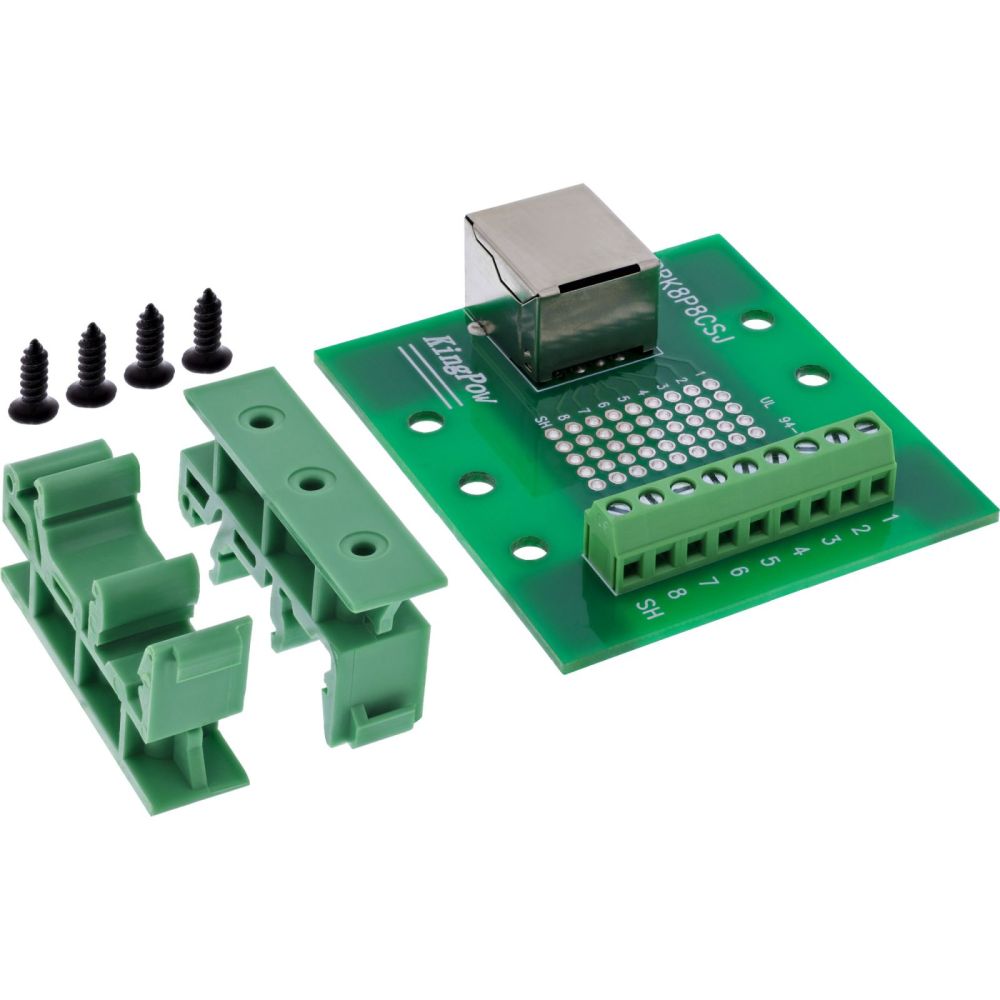

Die Klemmleiste unterstützt Adern im Bereich 16–26 AWG und ist mit einem Schlitzschraubendreher ≤ 2,5 mm einfach zu verdrahten. Durch den vormontierten DIN-Rail-Clip lässt sich das Modul zeitsparend und sicher auf Tragschienen integrieren. Die robuste Bauform und die geprüfte Kurzschluss- und Fehlverdrahtungssicherheit machen den Adapter ideal für industrielle Anwendungen.
RJ45-Schnittstelle: 8P8C Buchse (gerade Ausführung)

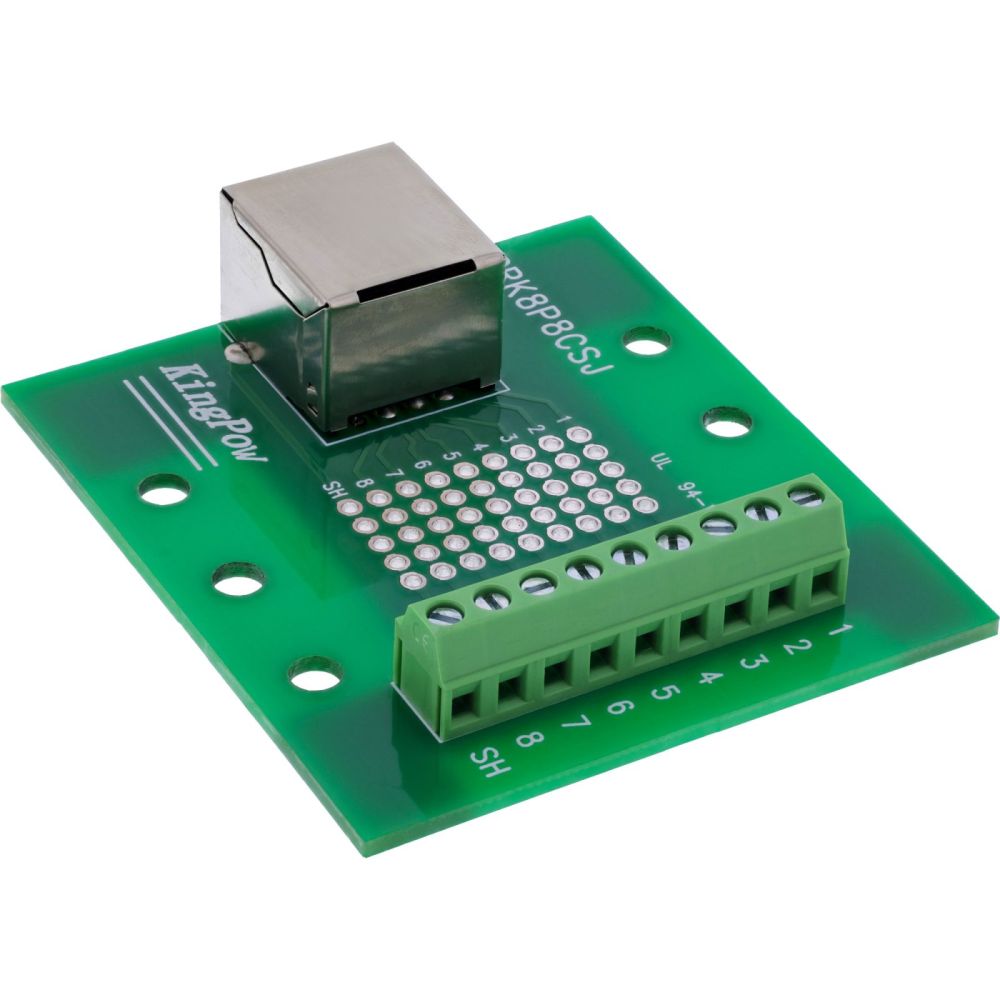

Schraubklemmleiste: 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Für DIN-Hutschiene vorbereitet
Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)

Betriebsbedingungen
Betriebstemperatur	-20 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	54 x 60 x 17 mm
Gewicht	19 g
Breite	54 mm
Tiefe	60 mm
Höhe	17 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	RJ45 8P8C / Terminalblock 9 Klemmen
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Gerade
Produktfarbe	Grün
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	1 A
Technische Daten
Netto-Gewicht	0,019kg
Gewicht	0,055kg
Bauform	Gerade
Verpackungsvolumen	0,0001m³
Typ	Für Hutschiene
Artikel Länge	6,00cm
Seite A	RJ45 Buchse
Länge Verpackung	0,110m
Artikel Höhe	1,70cm
Höhe Verpackung	0,042m
Breite Verpackung	0,070m
Artikel Breite	5,40cm
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	70 mm
Verpackungstiefe	110 mm
Verpackungshöhe	42 mm
Paketgewicht	55 g
Verpackungsvolumen	100 cm³
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
