InLine® Terminalblock, 2x RJ45 Buchse, gerade, für Hutschiene content_copy

Zeitersparnis bei der Installation: Zwei Schraubklemmleisten für je 8 Adern plus Schirm ermöglichen eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
Doppelte RJ45-Schnittstelle mit separater Signalführung Die beiden standardisierten RJ45-Buchsen (8P8C) in gerader Ausführung sind unabhängig angebunden – ideal für parallele Leitungsführung, Redundanzlösungen oder Testzwecke.

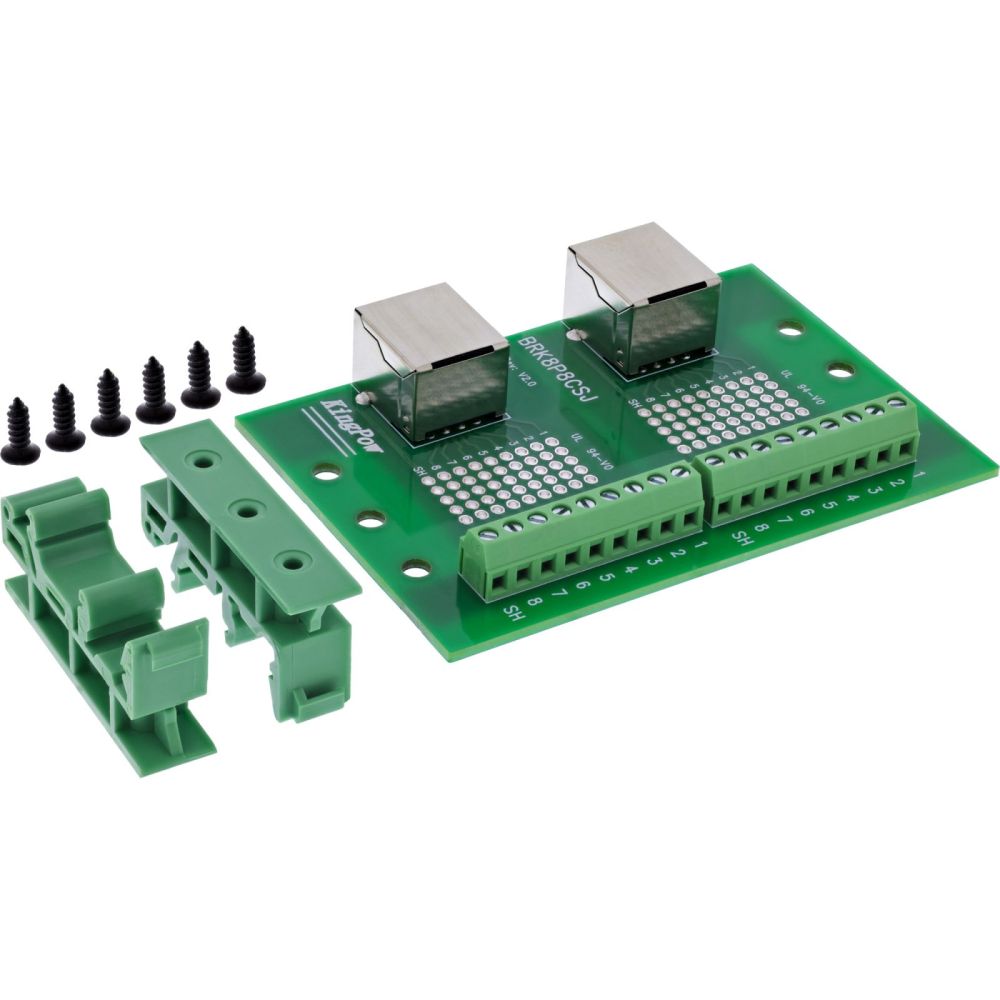

Hutschienenmontage für geordnete Systemintegration: Robustes Gehäuse mit vormontiertem DIN-Rail-Clip – ideal für strukturierte Netzwerk- und Steuerverkabelung im Schaltschrank.
Vielseitig einsetzbar in der Industrie: Geeignet für Ethernet-Signalverteilung, Maschinenkommunikation, Embedded-Projekte oder Netzwerkdiagnose in Testumgebungen.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.
Der InLine® Terminalblock mit zwei RJ45-Buchsen (8P8C, gerade Ausführung) und separater Klemmenzuordnung wurde für strukturierte Netzwerkverbindungen im Schaltschrank, Prüfumfeld oder Embedded-System entwickelt.
Beide Buchsen sind vollständig unabhängig an je eine Schraubklemmleiste mit 9 Anschlüssen (8 Signale + Schirm) angebunden – ideal für parallele Signalführung, Redundanzlösungen oder vergleichende Messungen.
Die Klemmleisten (Rastermaß 5,0 mm) unterstützen Einzeladern im Bereich 16–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm verdrahten.

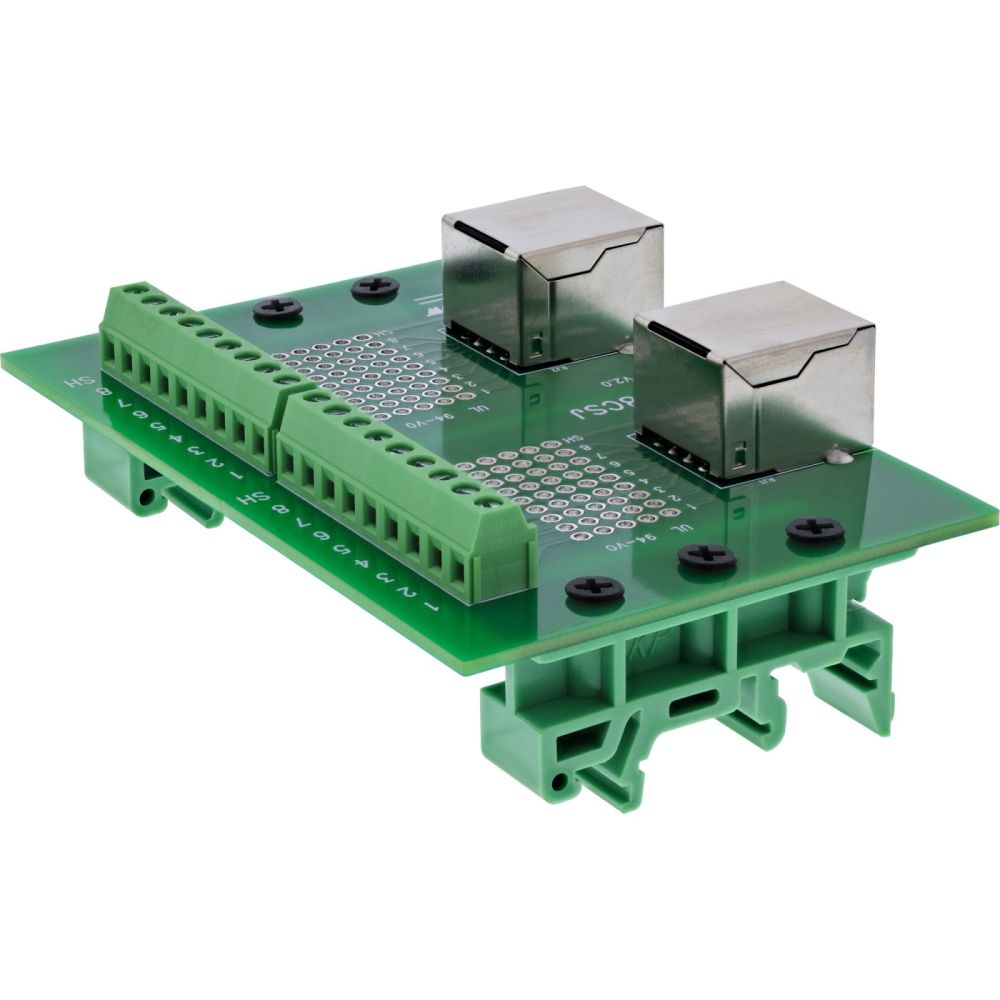

Durch den vormontierten DIN-Rail-Clip ist das Modul sofort bereit zur normgerechten Integration in gängige Tragschienensysteme.
Die robuste Ausführung, durchdachte Signalführung und geprüfte Kurzschluss- sowie Fehlverdrahtungssicherheit machen den Adapter zur idealen Wahl für anspruchsvolle industrielle Ethernet-Anwendungen.

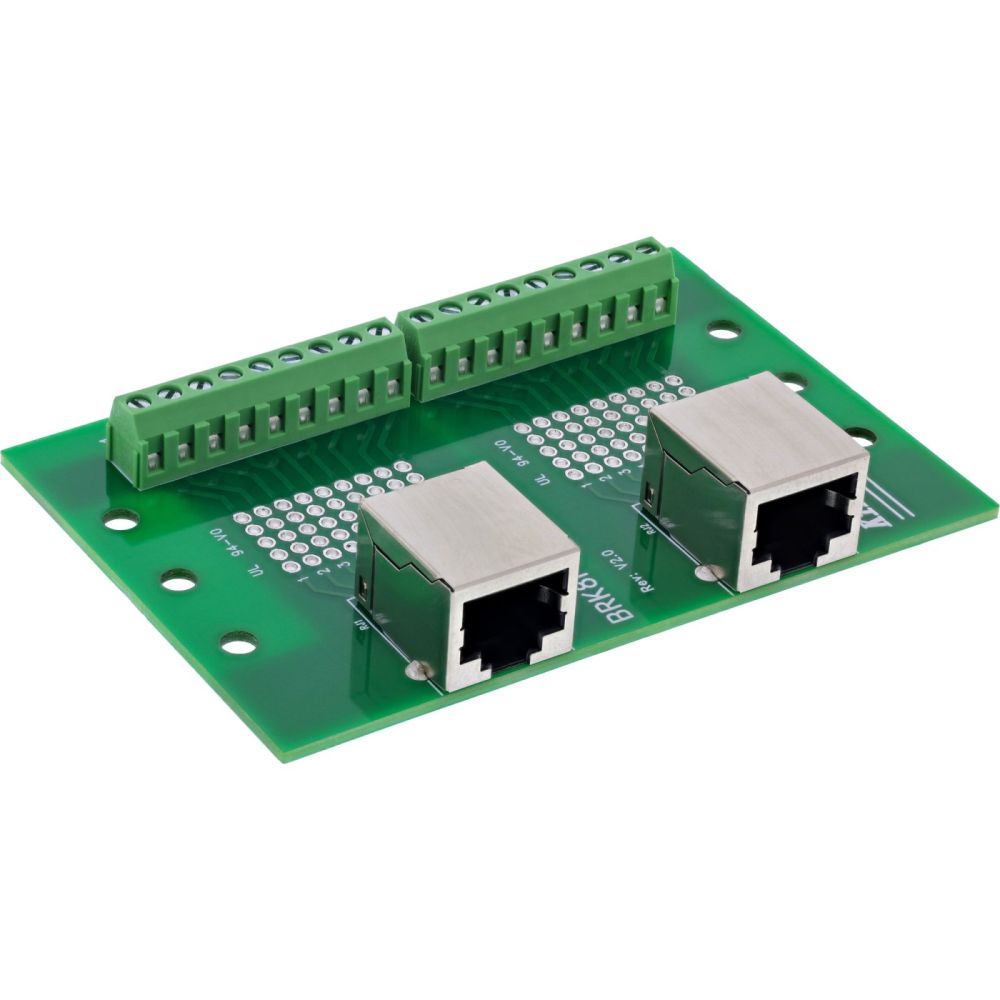

RJ45-Schnittstelle: 2x 8P8C Buchse (gerade Ausführung)

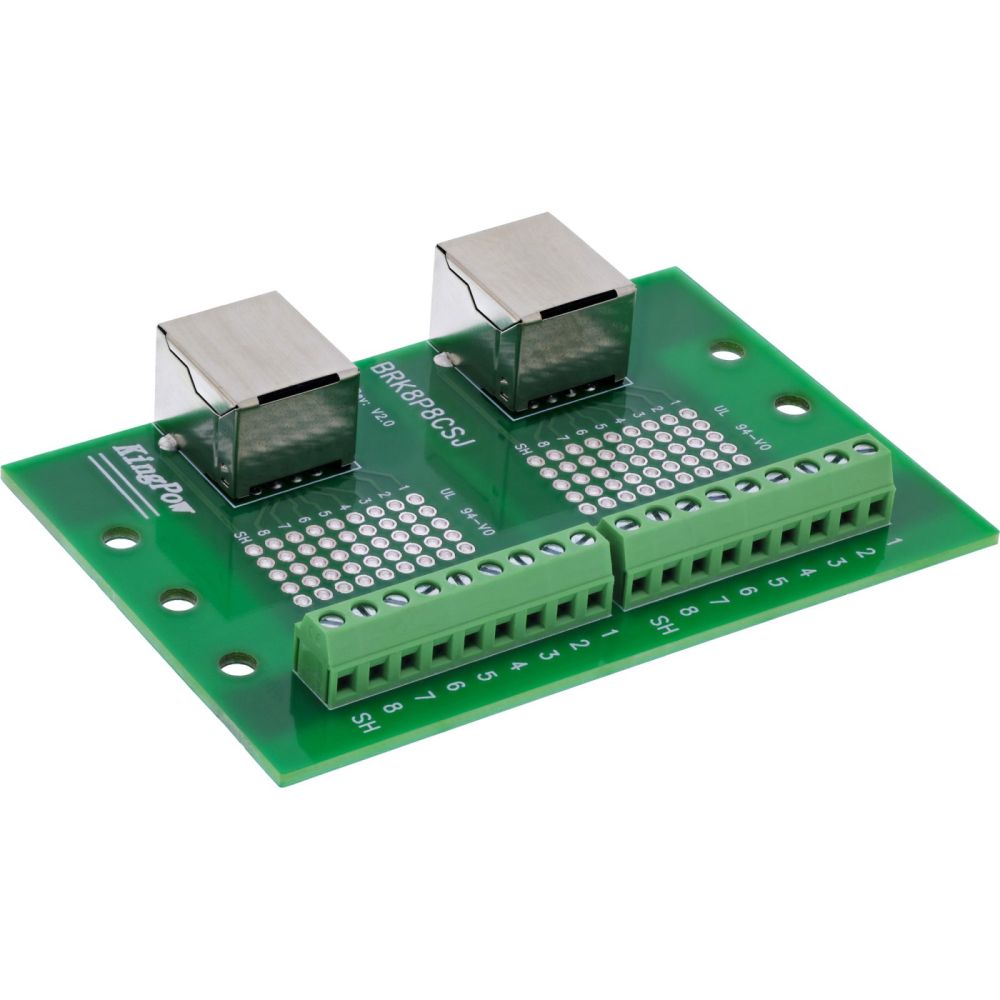

Schraubklemmleiste: 2x 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Für DIN-Hutschiene vorbereitet
Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)

Betriebsbedingungen
Betriebstemperatur	-20 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	60 x 90 x 19 mm
Gewicht	36 g
Breite	60 mm
Tiefe	90 mm
Höhe	19 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	2x RJ45 8P8C / 2x Terminalblock 9 Klemmen
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Gerade
Produktfarbe	Grün
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	0,7 A
Technische Daten
Netto-Gewicht	0,036kg
Gewicht	0,073kg
Breite Verpackung	0,070m
Seite A	2x RJ45 Buchse
Artikel Länge	9,00cm
Bauform	Gerade
Artikel Höhe	1,90cm
Länge Verpackung	0,110m
Artikel Breite	6,00cm
Verpackungsvolumen	0,0001m³
Typ	Für Hutschiene
Höhe Verpackung	0,042m
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	70 mm
Verpackungstiefe	110 mm
Verpackungshöhe	42 mm
Paketgewicht	73 g
Verpackungsvolumen	100 cm³
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
