InLine® Terminalblock, 2x RJ45 Buchse, nach oben, für Hutschiene content_copy

Zeitersparnis bei der Installation: Zwei Schraubklemmleisten für je 8 Adern plus Schirm ermöglichen eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
Doppelte RJ45-Schnittstelle mit separater Signalführung: Zwei standardisierte RJ45-Buchsen (8P8C) sind nach oben ausgerichtet – ideal für strukturierte Netzwerkverdrahtung bei geringem Platz in der Tiefe.
Normgerechte Hutschienenmontage: Das Gehäuse ist für DIN-Tragschienen vorbereitet und erlaubt eine platzsparende und sichere Integration in Schaltschränke.
Geeignet für parallele Ethernet-Leitungen: Perfekt für industrielle Testaufbauten, Redundanzleitungen oder strukturierte Signalverteilung in Steuer- und Prüfumgebungen.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

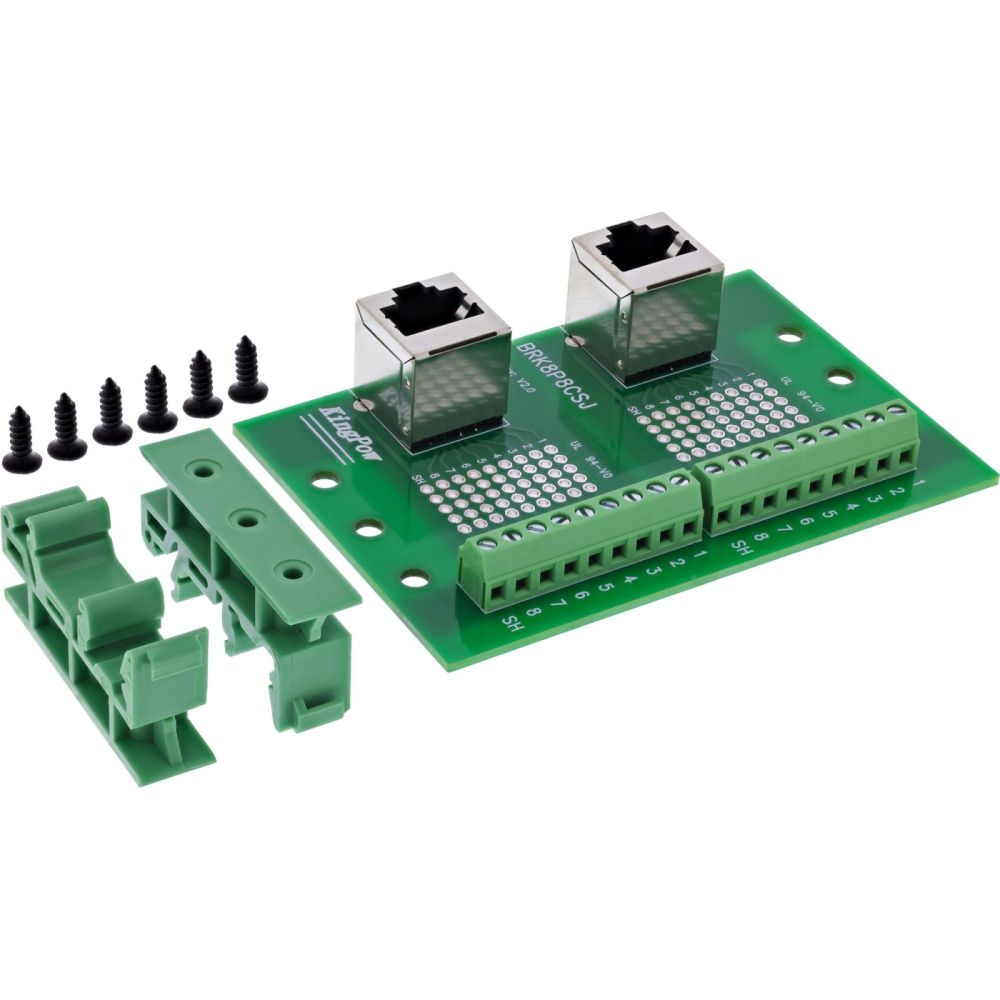

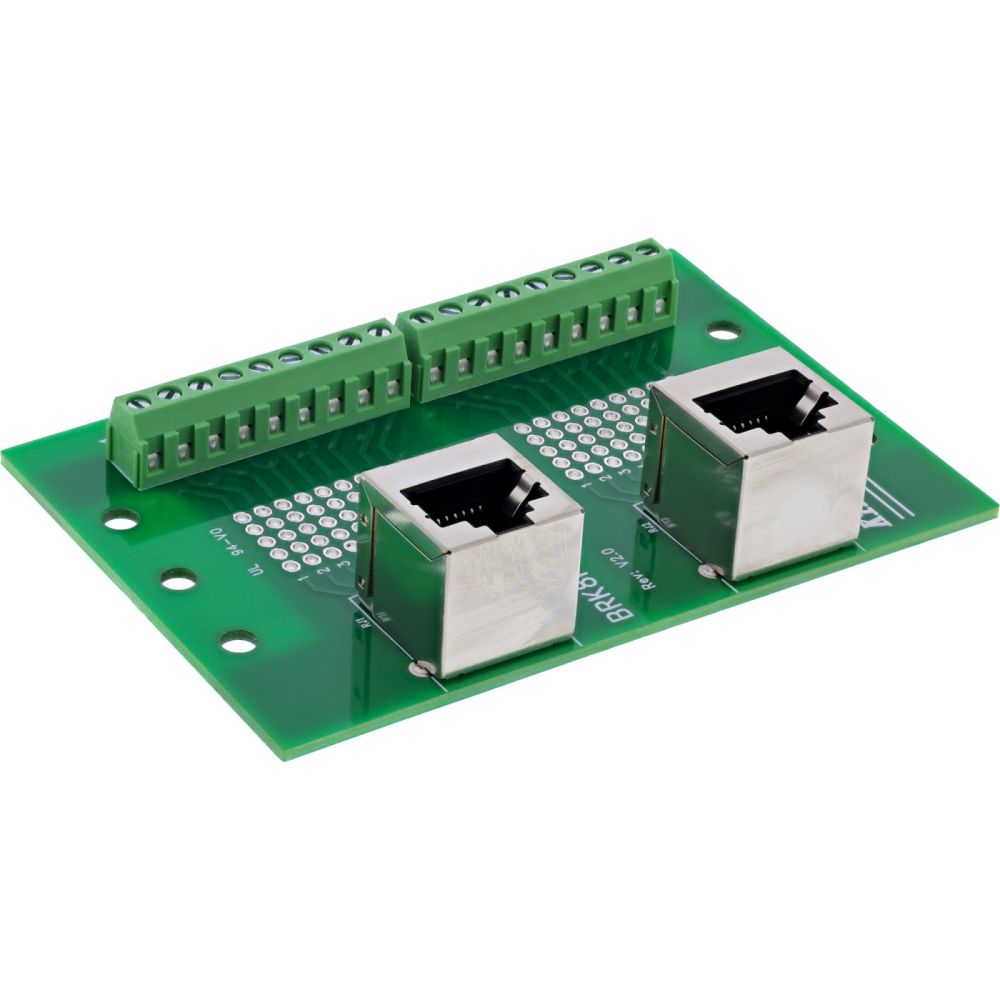

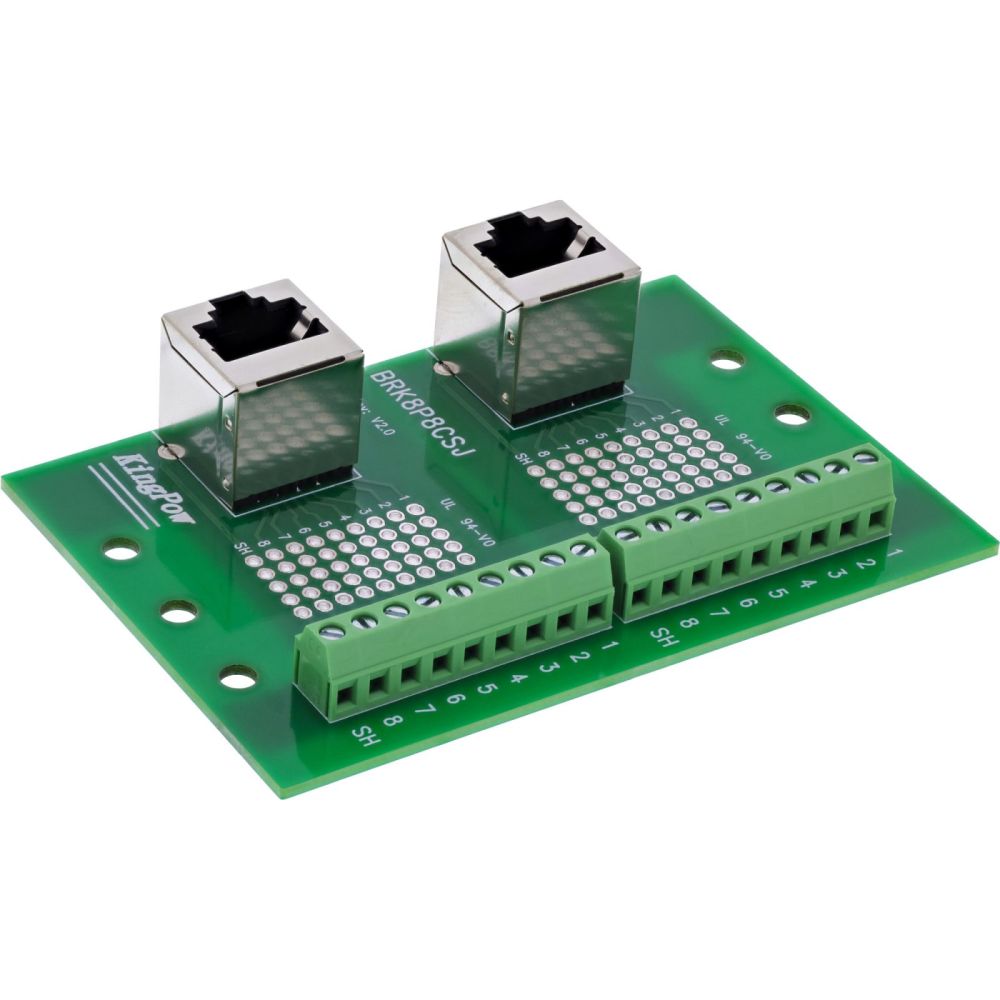

Der InLine® RJ45 Terminalblock mit zwei vertikal ausgerichteten Buchsen (8P8C) ermöglicht eine strukturierte, platzsparende Ethernet-Verdrahtung in industriellen Umgebungen. Jede RJ45-Buchse ist über eine separate 9-polige Schraubklemmenleiste (8 Signale + Schirm) vollständig angebunden – ideal für parallele Netzwerksignale, Redundanzpfade oder Testanschlüsse.
Die Schraubklemmen sind seitlich zugänglich, nummeriert und unterstützen Adern im Bereich von 16–26 AWG. Die Verdrahtung erfolgt schnell und werkzeugunterstützt über einen Schlitzschraubendreher ≤ 2,5 mm.

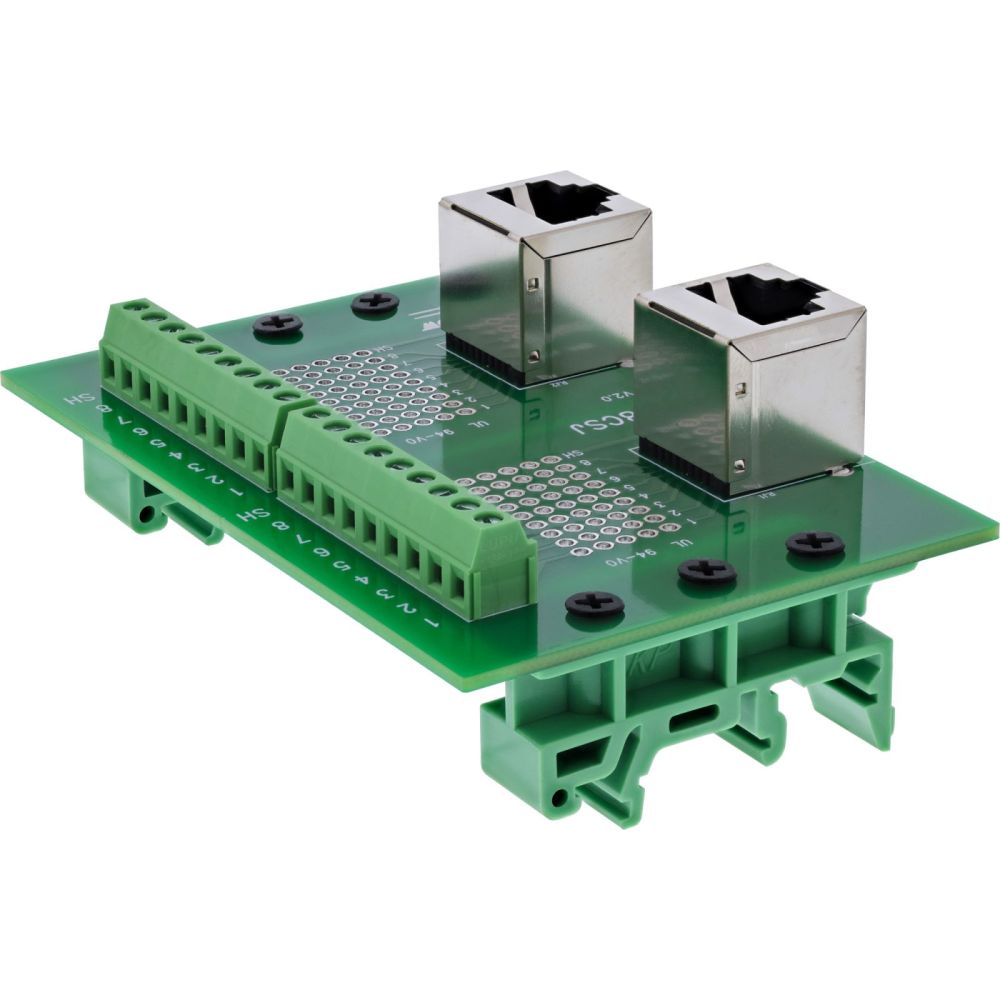

Dank vormontiertem Hutschienenclip ist das Modul sofort bereit für die normgerechte Integration im Schaltschrank oder Verteilerkasten. Die robuste Bauweise und die geprüfte Kurzschluss- und Fehlverdrahtungssicherheit gewährleisten eine zuverlässige Nutzung im industriellen Dauerbetrieb.
RJ45-Schnittstelle: 2× 8P8C Buchse (nach oben ausgerichtet)
Schraubklemmleiste: 2x 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Für DIN-Hutschiene vorbereitet
Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)

Betriebsbedingungen
Betriebstemperatur	-20 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	60 x 90 x 17 mm
Gewicht	38 g
Breite	60 mm
Tiefe	90 mm
Höhe	17 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	2x RJ45 8P8C / 2x Terminalblock 9 Klemmen
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Straight/Angled
Produktfarbe	Grün
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	1 A
Technische Daten
Breite Verpackung	0,070m
Seite A	2x RJ45 Buchse
Verpackungsvolumen	0,0001m³
Typ	Für Hutschiene
Artikel Breite	6,00cm
Höhe Verpackung	0,042m
Artikel Höhe	1,70cm
Netto-Gewicht	0,038kg
Gewicht	0,075kg
Artikel Länge	9,00cm
Länge Verpackung	0,110m
Bauform	Gewinkelt oben
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	70 mm
Verpackungstiefe	110 mm
Verpackungshöhe	42 mm
Paketgewicht	75 g
Verpackungsvolumen	100 cm³
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
