InLine® RJ45 Breakout-Buchse an 9pol Schraubklemme, Hutschiene, geschirmt
|
12,76 EUR |
|
|
( 15,18 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |
| Bestand: >5 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 22197561 |
| Hersteller-Nr.: | 92505J |
| EAN-Code: | 4043718346349 |
| Gewicht: | 0.076 kg |
Produktinformationen zu Inline 92505J:
Seitlicher Klemmenanschluss für kompakte Integration: Die seitlich ausgerichtete Schraubklemmleiste erlaubt eine platzsparende Verdrahtung – ideal für den Schaltschrank oder dichte Prüfumgebungen.
Direktmontage auf DIN-Hutschiene: Das Gehäuse ist mit vormontiertem Hutschienenclip ausgestattet – für eine einfache und normgerechte Installation in Schaltschränken oder Steuerverteilern.
Ideal für industrielle Netzwerke: Zur sicheren Verbindung, Diagnose oder Umverdrahtung von Ethernet-Signalen in Service-, Prüf- oder Embedded-Umgebungen.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin sorgen für zuverlässige Signalführung – auch im industriellen Dauerbetrieb.

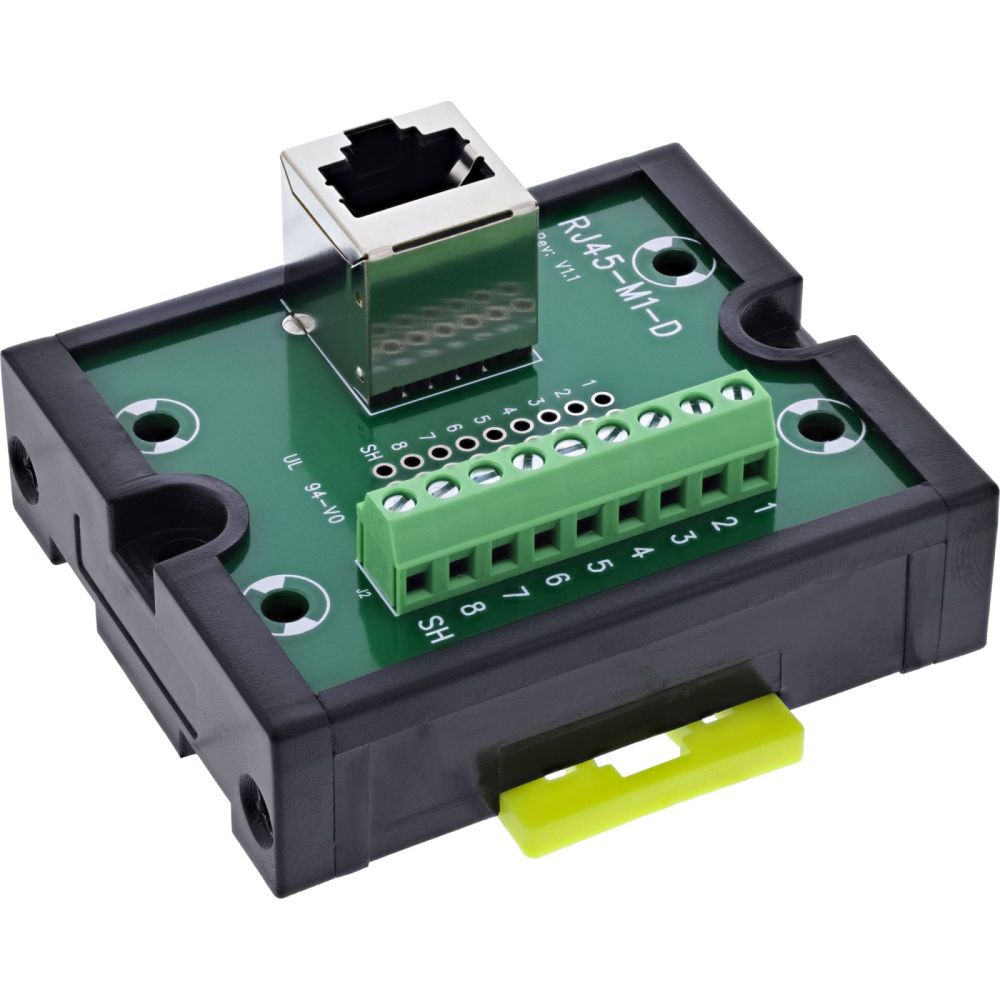

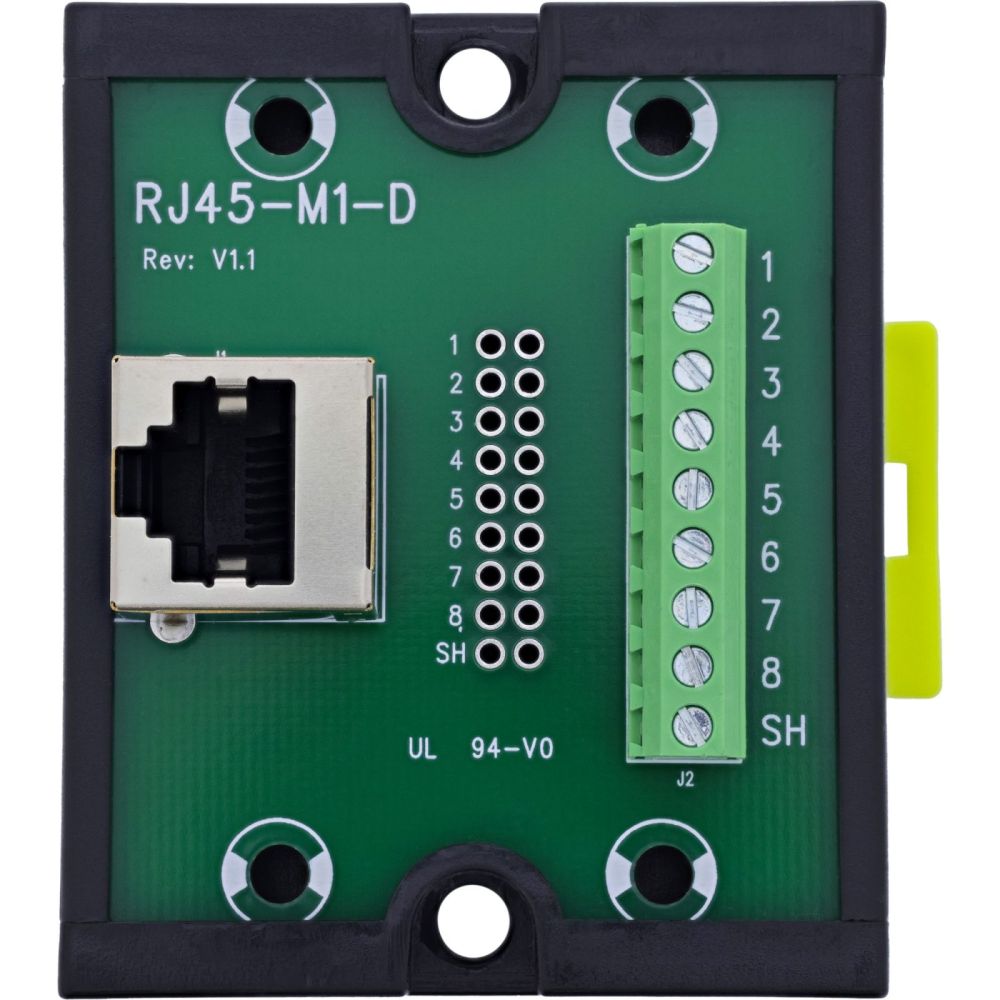

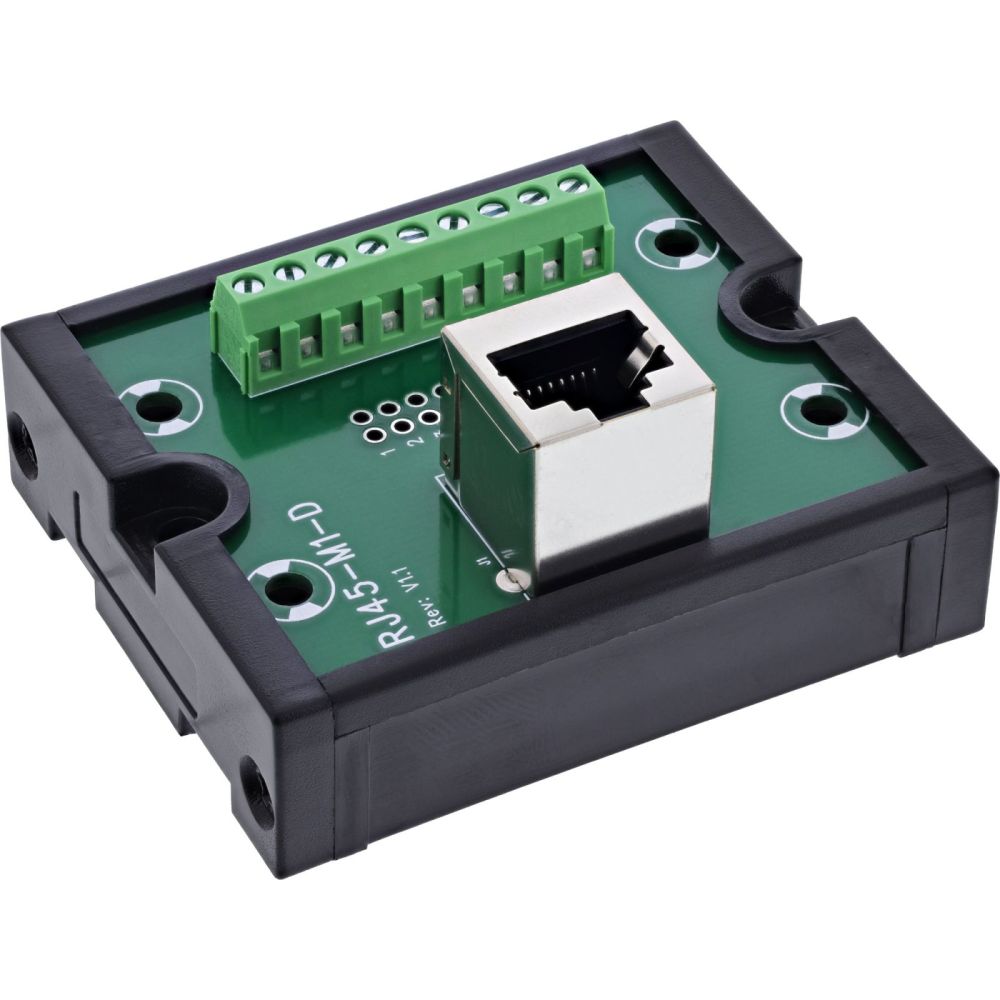

Der InLine® RJ45 Breakout-Adapter mit geschirmter 8P8C-Buchse und integrierter 9-poliger Schraubklemme (8 Datenleitungen + Schirm) ermöglicht eine direkte und strukturierte Verdrahtung von Ethernet-Signalen – ganz ohne Löten. Die seitlich zugängliche Klemmleiste ist übersichtlich beschriftet und unterstützt Adern im Bereich von 16–26 AWG.
Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm. Durch den vormontierten Clip kann der Adapter direkt auf einer DIN-Tragschiene montiert werden – ideal für normgerechte Integration in Schaltschränken oder Steuerverteilern.
Die robuste Bauform, geprüfte elektrische Sicherheit und vollständige Abschirmung machen den Adapter zur zuverlässigen Lösung für industrielle Anwendungen, z. B. in Prototyping, Netzwerkdiagnose oder Embedded-Systemen.
RJ45-Schnittstelle: Geschirmte 8P8C Buchse (Breakout-Ausführung)
Schraubklemmleiste: 9 Klemmen (8 Daten + Schirm), Rastermaß 5,0 mm, mit Druckplatte
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
Montage: Vormontierter Clip für DIN-Hutschiene
Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)
| Betriebsbedingungen | |
| Betriebstemperatur | -20 - 70 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 65 x 59 x 33 mm |
| Gewicht | 48 g |
| Breite | 65 mm |
| Tiefe | 59 mm |
| Höhe | 33 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | RJ45 8P8C / Terminalblock, 9-polig |
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Straight/Angled |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
| Technische Daten | |
| Breite Verpackung | 0,070m |
| Artikel Breite | 6,50cm |
| Seite A | RJ45 Buchse |
| Verpackungsvolumen | 0,0001m³ |
| Typ | Für Hutschiene |
| Netto-Gewicht | 0,048kg |
| Gewicht | 0,076kg |
| Artikel Länge | 5,90cm |
| Höhe Verpackung | 0,042m |
| Länge Verpackung | 0,110m |
| Artikel Höhe | 3,30cm |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 70 mm |
| Verpackungstiefe | 110 mm |
| Verpackungshöhe | 42 mm |
| Paketgewicht | 76 g |
| Verpackungsvolumen | 100 cm³ |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
