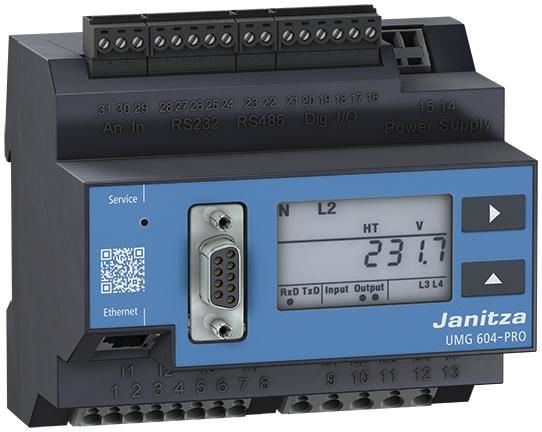

Janitza 5216202 UMG 604 E-PRO 230V (UL) Hochleistungs-Netzanalysator content_copy

Der Janitza UMG 604 E-PRO 230V (UL) ist ein Hochleistungs-Netzanalysator, der für die präzise Messung und Analyse von elektrischen Energieparametern in industriellen und kommerziellen Anlagen konzipiert ist. Das Gerät ermöglicht die kontinuierliche Überwachung von Spannung, Strom, Leistung, Frequenz sowie weiteren elektrischen Größen und ist für den Einsatz in Netzwerken mit einer Versorgungsspannung von 95 bis 240 V AC (45–65 Hz) oder 135 bis 340 V DC ausgelegt. Die Messkategorie beträgt 300 V CAT III, was eine sichere Nutzung in mittleren Spannungsbereichen gewährleistet. Der Analysator verfügt über vier Spannungsmesseingänge und vier Strommesseingänge, wobei die Messbereiche für L–N (10–300 V) und L–L (17–520 V) definiert sind. Die Stromwandler sind für 1 A und 5 A ausgelegt, was eine flexible Anpassung an verschiedene Lasten ermöglicht.

Einsatzbereiche
Der UMG 604 E-PRO 230V (UL) wird in Anlagen eingesetzt, in denen eine detaillierte Energieüberwachung und -optimierung erforderlich ist, beispielsweise in Produktionsstätten, Energieverteilnetzen, Gebäudetechnik oder bei der Überwachung von Spannungsqualität. Die integrierte Web-Server-Funktion erlaubt die Fernüberwachung über ein Netzwerk, wodurch der Zugriff auf Messdaten und Einstellungen auch von entfernten Standorten aus möglich ist. Die Anwendung in der industriellen Automatisierung und bei der Einhaltung von Normen wie IEC 61000-2-4 ist durch die integrierte Watchdog-Funktion unterstützt.

Funktionen und Ausstattung im Detail
Das Gerät bietet zwei digitale Eingänge und zwei digitale Ausgänge, die für die Integration in Steuer- und Überwachungssysteme genutzt werden können. Ein Temperatur-Messeingang ermöglicht die parallele Erfassung von Temperaturdaten, was bei der Überwachung von Maschinen oder elektrischen Anlagen von Vorteil ist. Der integrierte Zusatzspeicher mit 128 MB Flash ermöglicht die Speicherung von Messdaten über längere Zeiträume, wodurch historische Analysen und Trendauswertungen möglich sind. Die integrierten Anwendungen umfassen den Messwertmonitor, der online- und historische Messwerte grafisch darstellt, sowie den IEC 61000-2-4 Watchdog Light PRO, der die Spannungsqualitäts-Grenzwerte nach dieser Norm überwacht.

Technik verständlich erklärt
Der UMG 604 E-PRO 230V (UL) ist mit mehreren Schnittstellen ausgestattet: RS232, RS485 und Ethernet 10/100 BaseTX. Die Ethernet-Schnittstelle ermöglicht eine Netzwerkintegration und den Zugriff über einen Web-Server, wodurch die Datenübertragung und -visualisierung über lokale oder übergeordnete Netzwerke erfolgen kann. Die RS485-Schnittstelle ist für die Kommunikation mit anderen Geräten im industriellen Umfeld geeignet, insbesondere in Systemen mit Modbus-Protokoll. Die RS232-Schnittstelle dient als zusätzliche Kommunikationsmöglichkeit, beispielsweise für die Verbindung mit einem PC. Die Programmiersoftware GridVis Basic ist über die Webseite des Herstellers verfügbar und ermöglicht die Konfiguration und Datenanalyse des Geräts.

Kompatibilität und Zubehör
Das Gerät ist mit einem Cross-Patch-Kabel (Art.-Nr. 0801505, CAT5e, 2 m) sowie einem RS485-Abschlusswiderstand (120 Ohm, Art.-Nr. 5200008) im Lieferumfang enthalten. Zudem ist ein Schnelleinstieg-Handbuch (Art.-Nr. 3303338) mit Sicherheitshinweisen und Informationen zur Software GridVis beigefügt. Diese Komponenten unterstützen die schnelle Inbetriebnahme und Integration in bestehende Systeme. Die Kompatibilität mit Standardprotokollen wie Modbus über RS485 und Ethernet erleichtert die Einbindung in bestehende Automatisierungs- und Energiemanagementsysteme.

Montage und Installation
Die Installation erfolgt typischerweise in Schaltschränken oder an geeigneten Montagepunkten im elektrischen Netz. Die Anschlüsse für Spannung und Strom sind klar gekennzeichnet, und die integrierten Sicherheitsfunktionen (CAT III 300 V) gewährleisten einen sicheren Betrieb. Die Netzwerkschnittstellen erfordern eine Verbindung zu einem lokalen Netzwerk, wobei das mitgelieferte Cross-Patch-Kabel für die Verbindung mit einem Switch oder Router verwendet werden kann. Die Konfiguration erfolgt über die integrierte Web-Oberfläche oder über die GridVis-Software.

Vorteile im Betrieb
Der Betrieb des UMG 604 E-PRO 230V (UL) ist durch die integrierten Anwendungen und die Fernzugriffsmöglichkeit über den Web-Server besonders effizient. Die kontinuierliche Datenspeicherung und die grafische Darstellung von Messwerten ermöglichen eine schnelle Identifizierung von Abweichungen oder Effizienzproblemen. Die Überwachung der Spannungsqualität nach IEC 61000-2-4 unterstützt die Einhaltung von Qualitätsstandards, insbesondere in sensiblen Anwendungen wie der Fertigung oder der IT-Infrastruktur. Die Kombination aus lokaler Speicherung, Netzwerkzugriff und digitalen Eingängen/Ausgängen macht das Gerät zu einem flexiblen Element in modernen Energiemanagementsystemen.

Allgemein
Versorgungsspannung	95 .. 240 V AC
Frequenzbereich	45-65 Hz
Messkategorie	300V CATIII
Spannungsmesseingänge	4
Strommesseingänge	4
Messbereich L-N	10-300 V
Messbereich L-L	17-520 V
Stromwandler	../1, ../5A
Digitaleingänge	2
Digitalausgänge	2
Temperatur-Messeingang	1
Zusatz-Speicher	128 MB Flash
Schnittstellen	RS232, RS485, Ethernet 10/100 BaseTX
Programmiersoftware	GridVis Basic
Lieferumfang	Cross-Patch-Kabel CAT5e 2m, RS485 Abschlusswiderstand 120Ohm, Schnelleinstieg UMG 604 inkl. Sicherheitshinweise und Software-GridVis
Web-Server
APP Messwertmonitor
APP IEC 61000-2-4 Watchdog Light PRO

---
