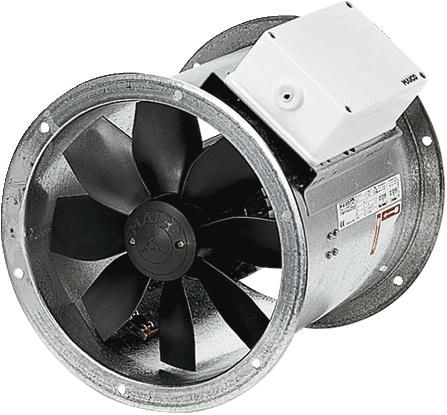

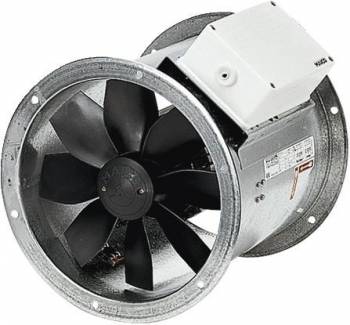

Maico EZR 50/6 B Axial-Rohrventilator AC DN500 0086.0013

Wechselstrom-Ausführung: Axial-Rohrventilator, in Wechselstromausführung. Kurzbeschreibung: Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Flanschbohrungen gemäß DIN EN 12220:1998. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220: 1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Wechselstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Hohe Schutzart IP 55. Ausnahme EZR/DZR ... D IP 55. Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten. Thermischer Überlastungsschutz serienmäßig. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: EZR 50/6 B, Fördervolumen: 6030 m3/h, FördervolumenNenn: 4490 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 61 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 950 1/min - im opt. Wirkungsgrad, Drehzahl: 973 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 235 W / im opt. Wirkungsgrad, INenn: 1,1 A / im opt. Wirkungsgrad, IMax: 1,3 A, Schutzart: IP 55, Wärmeklasse: B, Polumschaltbar: nein, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 16,41 kg, Gewicht mit Verpackung: 19,81 kg, Nennweite: 500 mm, Breite: 565 mm, Höhe: 624 mm, Tiefe: 370 mm, Breite mit Verpackung: 650 mm, Höhe mit Verpackung: 640 mm, Tiefe mit Verpackung: 410 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 47,7 %, Messkategorie: D, Effizienzkategorie: total, Effizienzgrad N: 58,2, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,22 kW / 4940 m3/h, nBEP: 960 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, pf, BEP: 77 Pa, SchallleistungspegelLWA5: 72 dB(A), Gleichstrommotor: false
Typ: EZR 50/6 B
