Maniago M20001
Fluchttür-Steuerterminal FT-16 content_copy

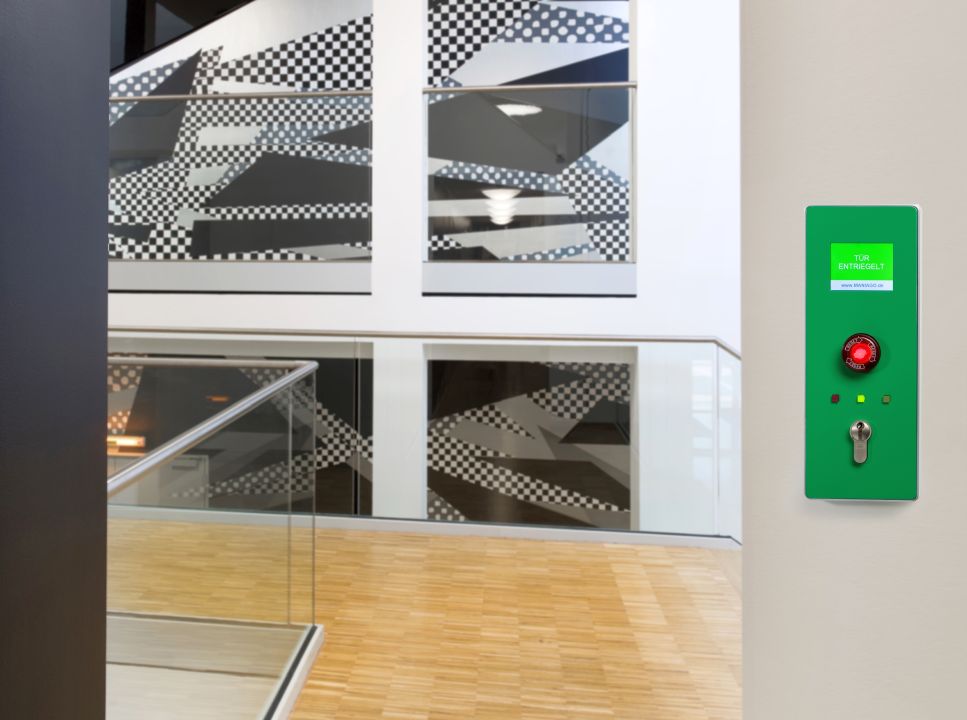

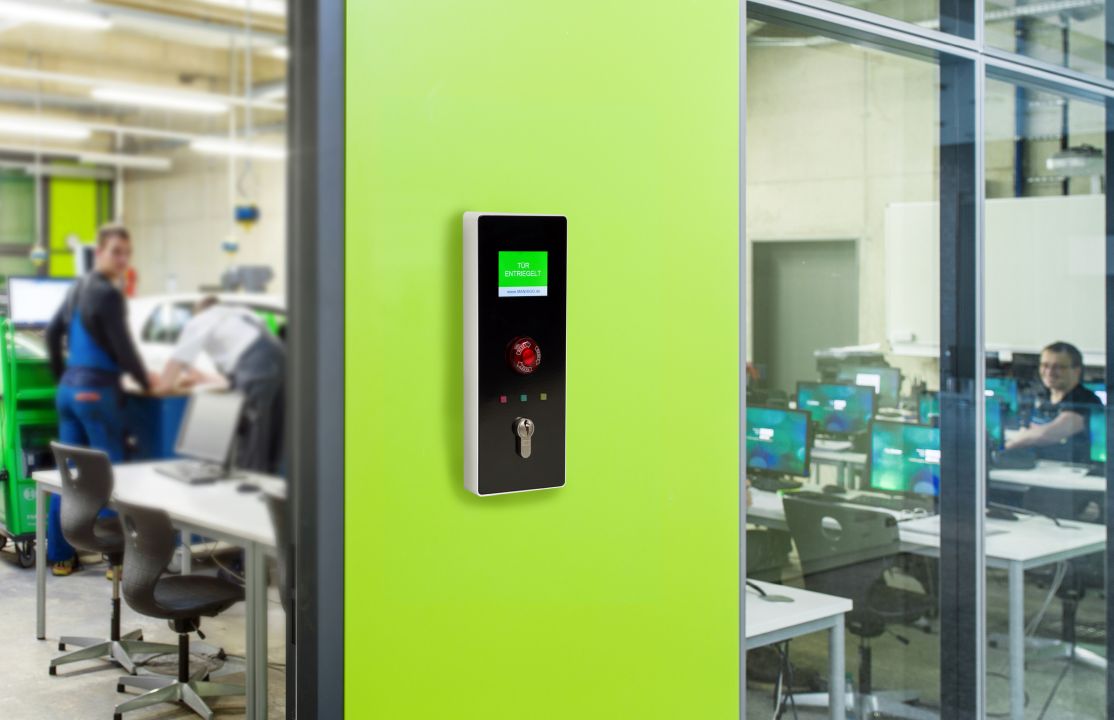

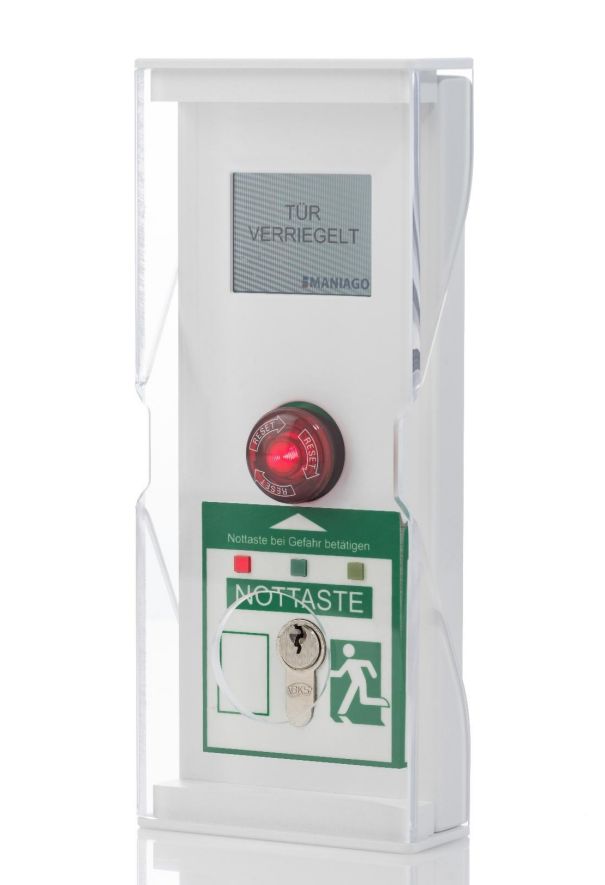

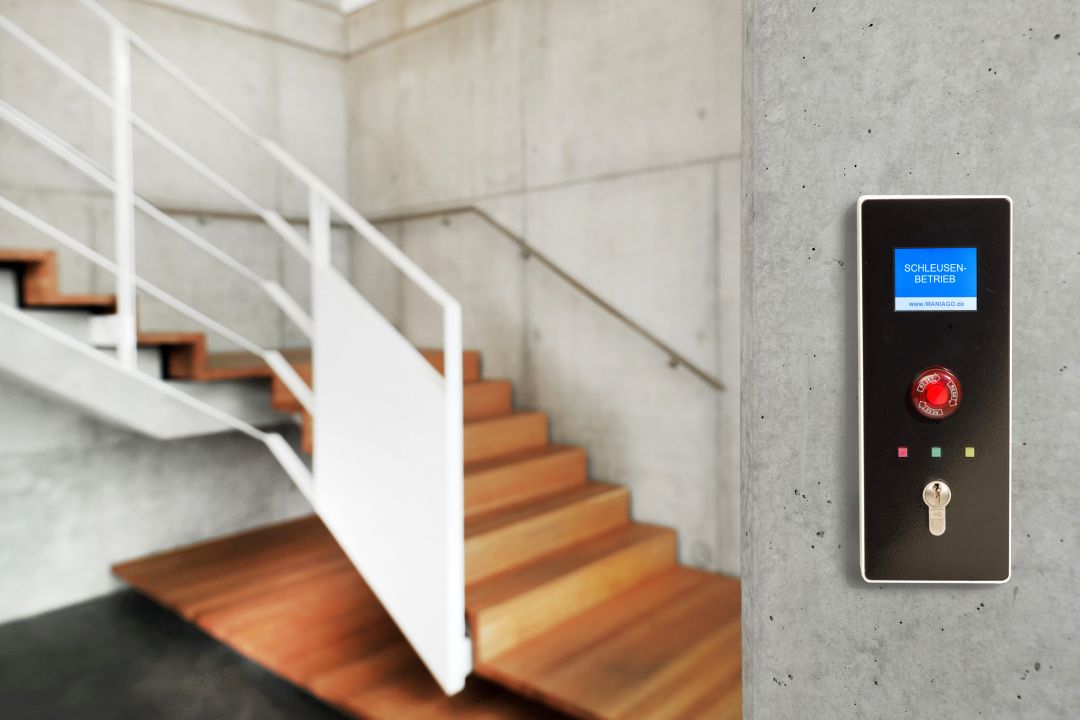

Fluchttürsteuerungen müssen so konstruiert sein, dass die Vorschriften nach EltVTR eingehalten und gegebenenfalls durch die EN13637 ergänzt werden. Dafür dürfen nur zertifizierte Komponenten verwendet werden. Dies muss in einem Abnahmeprotokoll nachgewiesen und bestätigt sein. Zentrales Element dabei ist das sogenannte Fluchttür-Steuerterminal mit integrierter Steuerelektronik. Idealerweise ist das Fluchttür-Steuerterminal so aufgebaut, dass der Türzustand im Klartext auf einem Farbdisplay angezeigt wird. Diese Anzeige gibt dem unbedarften Passanten durch die Klartextinformation Sicherheit und Auskunft über den momentanen Türzustand, wie: • Notöffnung • Tür verriegelt • Kurzzeitfreigabe • Langzeitfreigabe • Variable Sekundenanzeige bis zum Voralarm/Hauptalarm • BMA-Freigabe • Freigabe Zutrittskontrolle Die Fluchttür-Steuerterminal werden häufig im Stand Alone Betrieb eingesetzt. Werden mehrere Fluchttür-Steuerterminal in einem Gebäude eingesetzt, sollten diese über eine Busleitung vernetzt und der Zustand der Fluchttüren über eine PC-Software auf einem Monitor angezeigt werden. Von dieser Stelle aus können Fernfreigaben gesteuert und Parameter verändert werden. Zum Einbau in 3-er UP-Gerätedosen Kombination z.B.: Gerätedose Gira 2898 00, grau 3-fach für Hohlwände, Tiefe: 60,5mm oder mit AP-Gehäuse als Aufputz Version. Klartextinformations-Farb-Display: - Anzeige von Türstatus, Alarm- und Betriebszustände - Restzeitanzeige für alle Zeitfunktionen, Freigabezeit, Offenzeit, Alarmzeit vorbereitet für EN DIN 13637 - Anzeige externe BMA-Freigabe - Sabotage - Menüführung für Steuerzeiten - Menüführung für Betriebsarten - Öffner oder Schließer für BMA-Freigabe - Textinformation zur Dauerfreigabe - Anzeige TÜR VERRIEGELT - Anzeige DAUERFREIGABE - Anzeige SABOTAGE - Anzeige TÜRAUFBRUCH - Anzeige NOTÖFFNUNG ÜBER NOTTASTE - Anzeigetext entsprechend individuellen Anlagen Betriebszustand Technische Daten: Abmessungen: (B x H x T) UP-Version: 90 x 220 x 20 mm AP-Version: 90 x 220 x 80 mm Befestigungsrahmen und Abdeckung: Stahlblech 1,5 mm, RAL 9016 Optional: Farben nach RAL oder Edelstahl gebürstet mit Klarlack Sonderausführung: RAL- Farben optional Einbaulage: senkrecht Anzeigeelemente: 6,1 cm ( 2,4 Zoll ) Farbdisplay Leuchtdioden rot, grün, gelb Bedienelemente: Schlüsselschalter, Nottaste Schutzklasse: UP-Ausführung: Schutzklasse II / Schutzisolierung Schutzart: IP 20 Nennspannung primär: 100-240V AC, 50-60 HZ Nennstrom primär: 100 mA Nennspannung sekundär: 24V DC Nennstrom sekundär: 700 mA max. Strom im Verriegelungskreis: 500 mA Betriebstemperatur: -15°C bis +40°C Hier ist dringend die Richtlinie über elektrische Verriegelungssysteme von Türen in Rettungswegen (EltVTR), Mitteilung des DIBt Heft Dez/1998, zu beachten. Systeme zur elektrischen Verriegelung von Türen in Flucht- und Rettungswegen müssen vor der ersten Inbetriebnahme von einem Sachkundigen mit gesondertem Zertifikat überprüft und abgenommen werden. Gerne können Sie die nötige Sachkunde mit Zertifikat auch selbst erwerben. Bei allen Fragen zur Zertifizierung der Sachkunde und der Installation können Sie sich gerne unter der Angabe ANMA*Ihre Kundennummer* an folgende E-Mail wenden: video@industry-electronics.de
