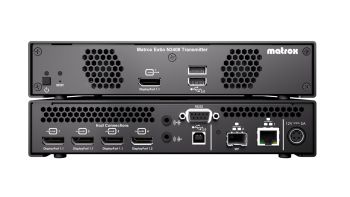

Matrox XTO3-N3408TX Extio N3408 IP KVM Transmitter Appliance content_copy

Der Matrox Extio N3408 Transmitter (Herstellernummer XTO3-N3408TX) ist ein IP-KVM-Transmitter, der zur Übertragung von Video-, Audio- und USB-Signalen über Gigabit-Ethernet-Kabel konzipiert ist. Das Gerät dient als Sender-Endgerät in einer KVM-Extender-Anlage und ermöglicht die Fernsteuerung von Computern über längere Strecken. Es ist für den Einsatz in professionellen IT-Umgebungen wie Rechenzentren, Kontrollräumen oder Büroumgebungen mit dezentraler Arbeitsplatzanordnung geeignet. Der Transmitter verarbeitet bis zu vier DisplayPort-Videosignale und überträgt sie zusammen mit USB- und Audio-Signalen über ein Netzwerkkabel. Die maximale Übertragungsstrecke beträgt 100 Meter, wobei die Verbindung über Cat5e- oder Cat6-Kabel hergestellt wird. Die Geräteform ist für den Rack-Einbau ausgelegt und entspricht der Bauform 1U halbe Rackbreite.

Einsatzbereiche
Der Transmitter ist für Anwendungen im Bereich der IT-Infrastruktur und der Fernsteuerung von Arbeitsstationen konzipiert. Er wird eingesetzt, um mehrere Bildschirme, Tastaturen und Mäuse über ein Netzwerk an einem entfernten Standort zu steuern. Die Unterstützung von Quad-Monitor-Betrieb mit jeweils 1920 × 1080 bei 60 Hz sowie einer maximalen Auflösung von 3840 × 2160 bei 60 Hz macht ihn besonders für Anwender geeignet, die hohe Bildqualität und mehrere Bildschirme gleichzeitig benötigen. Die Verwendung von Gigabit-Ethernet (1000Base-T) gewährleistet eine stabile und schnelle Datenübertragung, die für die Übertragung von hochauflösenden Videosignalen erforderlich ist.

Funktionen und Ausstattung im Detail
Der Transmitter verfügt über einen DisplayPort-Anschluss als Videoeingang, der bis zu vier Signale empfangen kann. Die Ausgabe erfolgt über einen DisplayPort-Anschluss am Sender, der mit einem Monitor verbunden wird. Die USB-Verbindung erfolgt über einen USB Typ-B-Anschluss am Host-Computer, wobei ein USB 2.0-Anschluss am Gerät selbst zur Verfügung steht. Zudem ist ein RS-232-Port integriert, der für serielle Steuerungsaufgaben genutzt werden kann. Audio wird über einen 3,5-mm-Line-In- und einen Line-Out-Anschluss übertragen, was die Übertragung von PC-Audio ermöglicht. Die LED-Anzeigen für Leistung und Status dienen der visuellen Überwachung des Betriebszustands.

Technik verständlich erklärt
Die Übertragung erfolgt kabelgebunden über Gigabit-Ethernet, wobei die Signale über Cat5e- oder Cat6-Kabel über eine Strecke von bis zu 100 Metern übertragen werden. Die Verwendung von IP-basierten Protokollen ermöglicht eine flexible Integration in bestehende Netzwerkinfrastrukturen. Die Unterstützung von DisplayPort 1.2 und 1.1 sorgt für Kompatibilität mit einer Vielzahl von Grafikkarten und Monitoren. Die maximale Auflösung von 3840 × 2160 bei 60 Hz wird erreicht, wenn ein einzelner Monitor angeschlossen ist. Bei mehreren Monitoren wird die Auflösung entsprechend reduziert, um die Bandbreite zu erhalten. Die USB- und Audio-Übertragung erfolgt synchron zur Videoübertragung, was eine nahtlose Benutzererfahrung gewährleistet.

Kompatibilität und Zubehör
Der Transmitter ist kompatibel mit Cat5e- und Cat6-Kabeln und kann in bestehende Netzwerke integriert werden. Die Verbindung erfolgt über einen RJ45-Anschluss. Für den Betrieb ist ein Netzwerk mit Gigabit-Ethernet erforderlich. Das Gerät kann in einem Rack montiert werden, wobei die Abmessungen 21,7 cm (Breite) × 18,9 cm (Tiefe) × 4,26 cm (Höhe) betragen. Die Lieferung umfasst ein AC-Netzteil sowie ein USB-Kabel vom Typ A auf B. Eine Betriebsanleitung ist ebenfalls im Lieferumfang enthalten.

Montage und Installation
Die Montage erfolgt im Rack, wobei das Gerät die Bauform 1U halbe Rackbreite aufweist. Die Installation erfordert die Verbindung des Transmitters mit dem Host-Computer über den USB-Typ-B-Anschluss und die Anbindung an das Netzwerk über den RJ45-Anschluss. Die Stromversorgung erfolgt über das mitgelieferte AC-Netzteil. Die LED-Anzeigen helfen bei der Installation, indem sie den Betriebszustand visuell anzeigen. Die Konfiguration erfolgt über die integrierte Benutzeroberfläche (OSD) oder über Netzwerk-Tools, die im Benutzerhandbuch beschrieben sind.

Vorteile im Betrieb
Der Einsatz des Transmitters ermöglicht eine zentrale Steuerung mehrerer Arbeitsstationen aus einem entfernten Standort. Die Übertragung über Gigabit-Ethernet gewährleistet eine hohe Bandbreite und minimiert Latenz. Die Unterstützung von mehreren Monitoren und hoher Auflösung macht das Gerät für anspruchsvolle Anwendungen geeignet. Die integrierte Audio- und USB-Übertragung sorgt für eine vollständige Funktionalität des Arbeitsplatzes am entfernten Standort. Die Rack-Montage und die kompakte Bauform erleichtern die Integration in bestehende IT-Infrastrukturen. Die LED-Anzeigen unterstützen die Wartung und Fehlersuche durch visuelle Statusanzeige.

Anschlüsse und Schnittstellen
USB-Port-Typ	USB Typ-B
Anzahl USB 2.0 Anschlüsse	1
RS-232 port	1
PC Audio-Eingang
PC Audio Ausgang
Gewicht und Abmessungen
Breite des Senders	21,7 cm
Tiefe des Senders	18,9 cm
Höhe des Senders	4,26 cm
Lieferumfang
Mitgelieferte Kabel	AC, USB Typ-A auf USB Typ-B
Betriebsanleitung
Merkmale
Typ	Transmitter
Übertragungstechnik	Kabelgebunden
Maximal mögliche Übertragungsstrecke	100 m
unterstütze Kabeltypen	Cat5e, Cat6
Produktfarbe	Schwarz
LED-Anzeigen	Leistung, Status
Rack-Einbau
Sender
Transmitter-Video-Anschlusstyp	DisplayPort
Anzahl RJ-45-Anschlüsse (Sender)	1

---
