Med N 2007704 Netzwerk Isolator MED MI 1005 MB
|
119,36 EUR |
|
|
( 142,04 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Nachbestellt · Lieferzeit ca. 20 Arbeitstageinfo_outline | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 411001 |
| Hersteller-Nr.: | 2007704 |
| Gewicht: | 0.2 kg |
Weitere Elektrische Isolation von Med NWeitere Produkte der Kategorie Elektrische Isolation
Alle Produkte von Med N
Produktinformationen zu Med N 2007704:

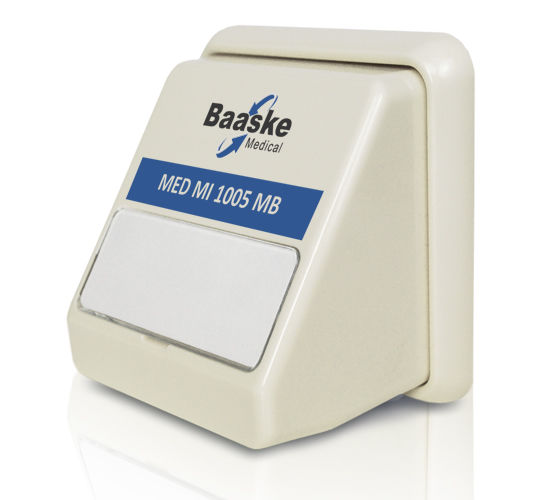

Der Netzwerkisolator MED MI 1005 MB von Med N ist ein passiver medizinischer Netzwerktrenner für die Wandmontage, speziell entwickelt für den Einsatz in medizinischen Einrichtungen. Er ermöglicht eine galvanische Trennung der Netzwerkverbindung direkt ab der Auslassdose, um medizinische Geräte und Patienten vor gefährlich hohen Ableitströmen im Datennetz zu schützen. Das Gerät ist für eine feste Unterputzmontage vorgesehen und wird in die Wand integriert, wodurch es vor mechanischen Einwirkungen geschützt ist. Die Verwendung der Harting PushPull Technologie sorgt für eine robuste und stoßunempfindliche Verbindung, die bis zu einer Schutzart IP68 ausgelegt ist. Der Isolator verhält sich im Datennetz transparent, sodass keine zusätzliche Software oder Treiberinstallation erforderlich ist.
Einsatzbereiche
Der MED MI 1005 MB ist für den Einsatz in medizinischen Einrichtungen konzipiert, wo die elektrische Sicherheit von Patienten und Geräten höchste Priorität hat. Er wird typischerweise in Krankenhäusern, Praxen oder anderen Gesundheitseinrichtungen eingesetzt, in denen medizinische Geräte über Netzwerke verbunden sind. Die galvanische Trennung schützt vor gefährlichen Strömen, die durch Fehlspannungen oder Leitungsfehler im Netzwerk entstehen könnten. Die Installation erfolgt direkt an der Wand, wodurch die Trennung bereits ab der ersten Verbindungsebene erfolgt.
Funktionen und Ausstattung im Detail
Der Isolator bietet eine Isolationsfestigkeit von 5 kV bei 50/60 Hz über eine Minute und kann unter Stressbedingungen bis zu 10 kV DC für 10 Sekunden standhalten. Diese Werte gewährleisten eine hohe Sicherheit bei elektrischen Störungen. Die Verbindung erfolgt über zwei RJ45-Anschlüsse, die für den Ein- und Ausgang des Netzwerkkabels vorgesehen sind. Die Netzwerkspezifikationen entsprechen IEEE 802.3, wodurch die Kompatibilität mit Standard-Netzwerkprotokollen wie 10/100/1000-BaseT gewährleistet ist. Die Twisted-Pair-Technologie sorgt für eine stabile Datenübertragung, und die auto-conf-Funktion ermöglicht eine automatische Konfiguration ohne manuelle Eingriffe.
Technik verständlich erklärt
Die galvanische Trennung erfolgt durch eine passive Isolierung, die keine zusätzliche Stromversorgung benötigt. Die Datenübertragung wird durch die Isolierung nicht beeinträchtigt, da die Dämpfung extrem gering ist – der Insertion Loss beträgt maximal 1,1 dB, und der Return Loss liegt bei mindestens 10 dB. Diese Werte gewährleisten eine hohe Signalqualität und minimieren Verzerrungen. Das Gehäuse ist aus UL94V-0-Material gefertigt, was eine hohe Flammschutzklasse bedeutet, und entspricht den Umweltstandards RoHS, REACH und SvHC. Die Betriebsdauer zwischen Ausfällen beträgt 0,21 x 10^8 Stunden, was einer Verfügbarkeit von mindestens 10 Jahren entspricht.
Kompatibilität und Zubehör

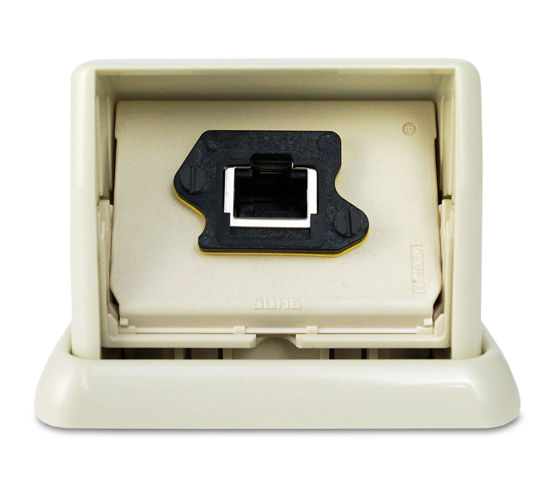

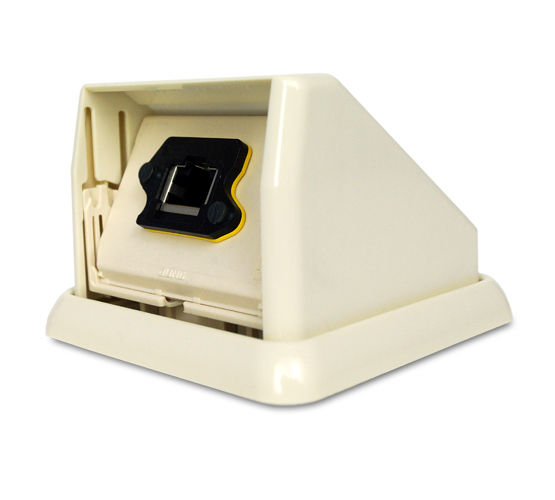

Der Isolator ist kompatibel mit IEEE 802.3-konformen Netzwerken und unterstützt Datendurchsätze von 10/100/1000 MBit/s. Die Verwendung von Twisted-Pair-Kabeln und die auto-conf-Funktion sorgen für eine universelle Anpassung an bestehende Netzwerkinfrastrukturen. Die Harting PushPull-Steckverbindung gewährleistet eine sichere und mechanisch robuste Verbindung, die auch bei häufigem Ein- und Ausstecken stabil bleibt. Die Einhaltung der Normen IEC 60601-1, IEC 60601-1-2 und UL 60601 sichert die medizinische Sicherheit und die elektromagnetische Verträglichkeit.
Montage und Installation

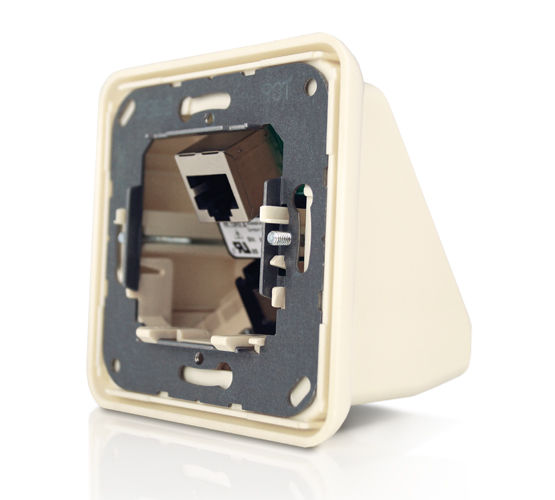

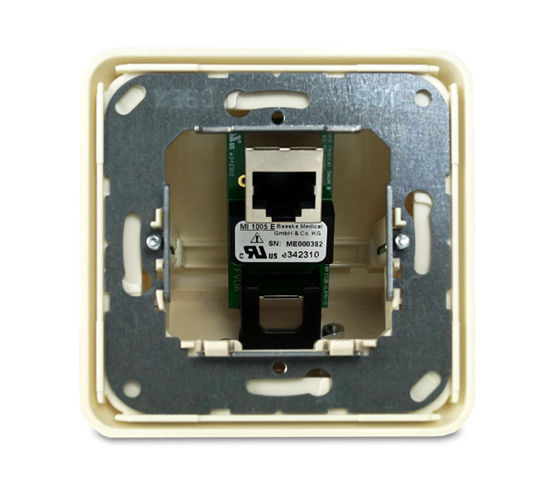

Die Montage erfolgt in die Wand, wobei der Isolator fest in den Unterputz eingebaut wird. Die Harting PushPull-Technologie ermöglicht eine einfache und sichere Verbindung des Netzwerkkabels. Die Installation erfordert keine zusätzlichen Werkzeuge oder Software, da das Gerät passiv arbeitet und sich transparent im Netzwerk verhält. Die robuste Konstruktion schützt das Gerät vor versehentlichen Stößen, wodurch eine lange Lebensdauer und hohe Zuverlässigkeit gewährleistet sind.
Vorteile im Betrieb
Der MED MI 1005 MB bietet eine hohe Sicherheit für Patienten und medizinische Geräte durch die galvanische Trennung. Die geringe Dämpfung und die hohe Signalqualität sorgen für eine zuverlässige Datenübertragung. Die lange Betriebsdauer und die robuste Konstruktion reduzieren Wartungs- und Austauschbedarf. Die Einhaltung der medizinischen Normen IEC 60601-1 und UL 60601 gewährleistet die Konformität mit den Anforderungen im Gesundheitswesen. Die transparente Netzwerkbetriebssicherheit ermöglicht eine einfache Integration in bestehende Infrastrukturen ohne zusätzliche Konfigurationen.
Einsatzbereiche
Der MED MI 1005 MB ist für den Einsatz in medizinischen Einrichtungen konzipiert, wo die elektrische Sicherheit von Patienten und Geräten höchste Priorität hat. Er wird typischerweise in Krankenhäusern, Praxen oder anderen Gesundheitseinrichtungen eingesetzt, in denen medizinische Geräte über Netzwerke verbunden sind. Die galvanische Trennung schützt vor gefährlichen Strömen, die durch Fehlspannungen oder Leitungsfehler im Netzwerk entstehen könnten. Die Installation erfolgt direkt an der Wand, wodurch die Trennung bereits ab der ersten Verbindungsebene erfolgt.
Funktionen und Ausstattung im Detail
Der Isolator bietet eine Isolationsfestigkeit von 5 kV bei 50/60 Hz über eine Minute und kann unter Stressbedingungen bis zu 10 kV DC für 10 Sekunden standhalten. Diese Werte gewährleisten eine hohe Sicherheit bei elektrischen Störungen. Die Verbindung erfolgt über zwei RJ45-Anschlüsse, die für den Ein- und Ausgang des Netzwerkkabels vorgesehen sind. Die Netzwerkspezifikationen entsprechen IEEE 802.3, wodurch die Kompatibilität mit Standard-Netzwerkprotokollen wie 10/100/1000-BaseT gewährleistet ist. Die Twisted-Pair-Technologie sorgt für eine stabile Datenübertragung, und die auto-conf-Funktion ermöglicht eine automatische Konfiguration ohne manuelle Eingriffe.
Technik verständlich erklärt
Die galvanische Trennung erfolgt durch eine passive Isolierung, die keine zusätzliche Stromversorgung benötigt. Die Datenübertragung wird durch die Isolierung nicht beeinträchtigt, da die Dämpfung extrem gering ist – der Insertion Loss beträgt maximal 1,1 dB, und der Return Loss liegt bei mindestens 10 dB. Diese Werte gewährleisten eine hohe Signalqualität und minimieren Verzerrungen. Das Gehäuse ist aus UL94V-0-Material gefertigt, was eine hohe Flammschutzklasse bedeutet, und entspricht den Umweltstandards RoHS, REACH und SvHC. Die Betriebsdauer zwischen Ausfällen beträgt 0,21 x 10^8 Stunden, was einer Verfügbarkeit von mindestens 10 Jahren entspricht.
Kompatibilität und Zubehör
Der Isolator ist kompatibel mit IEEE 802.3-konformen Netzwerken und unterstützt Datendurchsätze von 10/100/1000 MBit/s. Die Verwendung von Twisted-Pair-Kabeln und die auto-conf-Funktion sorgen für eine universelle Anpassung an bestehende Netzwerkinfrastrukturen. Die Harting PushPull-Steckverbindung gewährleistet eine sichere und mechanisch robuste Verbindung, die auch bei häufigem Ein- und Ausstecken stabil bleibt. Die Einhaltung der Normen IEC 60601-1, IEC 60601-1-2 und UL 60601 sichert die medizinische Sicherheit und die elektromagnetische Verträglichkeit.
Montage und Installation
Die Montage erfolgt in die Wand, wobei der Isolator fest in den Unterputz eingebaut wird. Die Harting PushPull-Technologie ermöglicht eine einfache und sichere Verbindung des Netzwerkkabels. Die Installation erfordert keine zusätzlichen Werkzeuge oder Software, da das Gerät passiv arbeitet und sich transparent im Netzwerk verhält. Die robuste Konstruktion schützt das Gerät vor versehentlichen Stößen, wodurch eine lange Lebensdauer und hohe Zuverlässigkeit gewährleistet sind.
Vorteile im Betrieb
Der MED MI 1005 MB bietet eine hohe Sicherheit für Patienten und medizinische Geräte durch die galvanische Trennung. Die geringe Dämpfung und die hohe Signalqualität sorgen für eine zuverlässige Datenübertragung. Die lange Betriebsdauer und die robuste Konstruktion reduzieren Wartungs- und Austauschbedarf. Die Einhaltung der medizinischen Normen IEC 60601-1 und UL 60601 gewährleistet die Konformität mit den Anforderungen im Gesundheitswesen. Die transparente Netzwerkbetriebssicherheit ermöglicht eine einfache Integration in bestehende Infrastrukturen ohne zusätzliche Konfigurationen.
| Allgemein | |
| Isolationsfestigkeit | 5000 V AC, 50/60 Hz, 1 Minute |
| DC-Stresstest | 10000 V DC, 10 Sekunden |
| Datendurchsatz | 10/100/1000 MBit/s |
| Anschlüsse | 2 x RJ45 Ein/Ausgang |
| Netzwerkspezifikationen | IEEE 802.3 |
| Material | UL94V-0 |
| Betriebsdauer zwischen Ausfällen | 0,21 x 10^8 Stunden |
| Standards | IEC 60601-1 (3rd Edition); IEC 60601-1-2; UL 60601 (UL Listed E342310); IEEE 802.3 |
| Insertion Loss | max. 1,1 dB |
| Return Loss | min. 10 dB |
| ESD | 10 kV |
| Schutzart | bis IP68 |
| Konformität | RoHS, REACH, SvHC |
