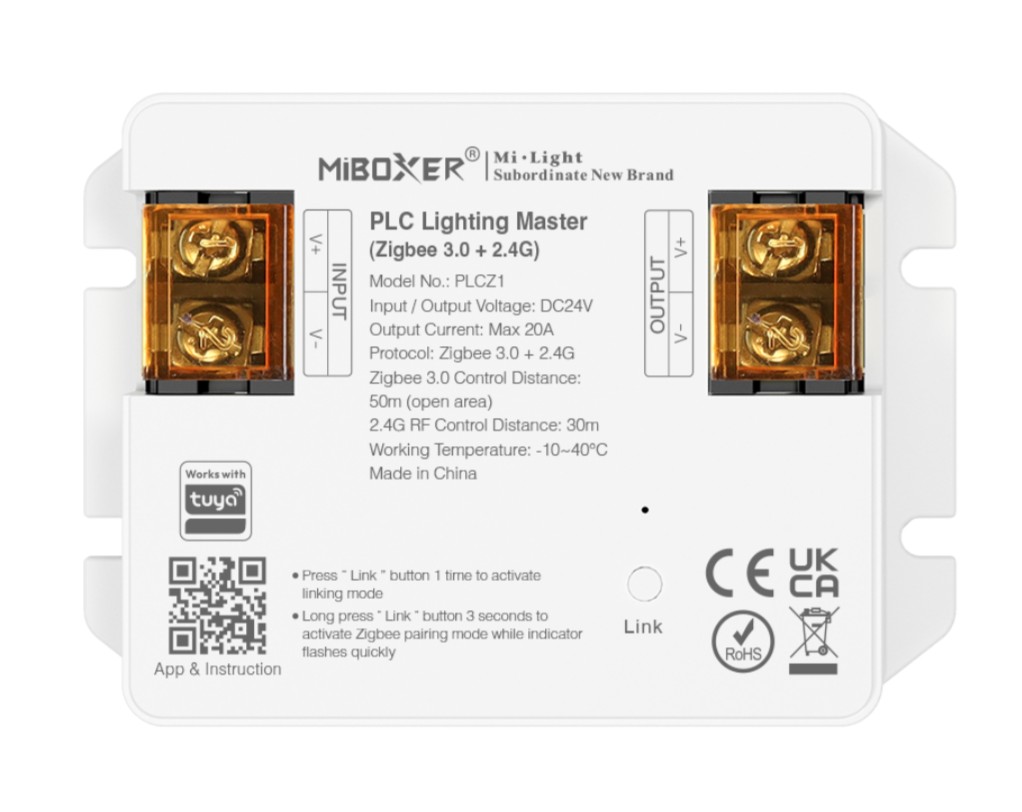

Miboxer PLCZ1 LED PLC Serie PLC Lighting Master Controller Zigbee 3.0 + 2,4G content_copy

Der Miboxer PLCZ1 ist ein PLC-Lichtsteuerungs-Master für LED-Beleuchtungssysteme, der über Zigbee 3.0 und 2,4-GHz-Funktechnologie arbeitet. Er dient als zentrale Steuereinheit für intelligente Beleuchtungslösungen und ermöglicht die Fernsteuerung von LED-Leuchten mit RGB-CCT-Funktionen. Das Gerät ist für den Einsatz in Innenräumen konzipiert, da es die Schutzart IP20 aufweist, die keinen Schutz gegen Wasser oder Staub bietet. Es wird mit einer Gleichspannung von 24 Volt betrieben und kann eine maximale Ausgangsleistung von 480 Watt (entsprechend 20 Ampere) abgeben. Die Betriebstemperatur liegt zwischen -10 und +40 Grad Celsius, was eine Verwendung in normalen Innenraumbedingungen ermöglicht. Das Gehäuse ist aus Kunststoff gefertigt, hat eine eckige Form und ist in weißer Farbe ausgeführt. Die Abmessungen betragen 97 × 67 × 24 mm.

Einsatzbereiche
Der PLCZ1 ist primär für die Steuerung von LED-Beleuchtungssystemen im Innenbereich vorgesehen, insbesondere in Anwendungen wie Wohn- und Geschäftsraumbeleuchtung, wo eine flexible und intelligente Lichtsteuerung erforderlich ist. Er ist nicht für den Einsatz im Außenbereich oder in nassen Umgebungen geeignet, da er nicht wasserdicht ist. Die Steuerung erfolgt über das TUYA SMART APP-Interface, wobei ein Zigbee 3.0-Gateway erforderlich ist. Die App ermöglicht die Helligkeitsregelung, die Erstellung von Lichtszenen, Timerfunktionen, Musikrhythmussteuerung, biologische Rhythmusfunktionen und einen Schlafmodus. Zusätzlich unterstützt der Controller die Steuerung über 2,4-GHz-Funkfernbedienungen, wobei bis zu 12 Fernbedienungen pro Controller gepaart werden können.

Funktionen und Ausstattung im Detail
Der PLCZ1 bietet eine RGB-CCT-Steuerung, wodurch 16 Millionen Farben ausgewählt werden können. Die Helligkeit ist dimmbar, wobei die Dimmung über das PLC-Protokoll erfolgt. Der Controller verfügt über 18 integrierte dynamische Lichtmodi, die über die 2,4-GHz-Fernbedienung gesteuert werden können. Diese Modi umfassen beispielsweise springende Farbwechsel oder allmähliche Farbverläufe. Die Funktion Auto-Forwarding ermöglicht es, das Steuersignal automatisch an einen weiteren Controller weiterzuleiten, wodurch die Reichweite der Fernbedienung theoretisch unbegrenzt wird. Die Automatische Synchronisation sorgt dafür, dass alle angeschlossenen Leuchten denselben Lichtmodus gleichzeitig anzeigen, was für eine konsistente Beleuchtung in größeren Räumen wichtig ist. Zudem verfügt der Controller über eine DND-Funktion (Do Not Disturb), die in Bereichen mit Stromausfall eingesetzt werden kann, um Energie zu sparen.

Technik verständlich erklärt
Der PLCZ1 nutzt eine Kombination aus Zigbee 3.0 und 2,4-GHz-RF-Technologie zur drahtlosen Kommunikation. Zigbee 3.0 ermöglicht eine Steuerreichweite von bis zu 50 Metern im offenen Bereich, während die 2,4-GHz-Funktechnologie eine Reichweite von 30 Metern bietet. Die Steuerung erfolgt über das WLAN-Standard-Protokoll IEEE 802.11b/g/n im 2,4-GHz-Band. Die Kommunikation mit der TUYA SMART App erfordert ein Gateway, das die Verbindung zwischen dem Controller und dem Smartphone herstellt. Die Steuerung über Drittanbieter-Voice-Assistenzsysteme wie Alexa, Google Assistant, Yandex Alice, Tmall Genie, Baidu und Xiaomi ist ebenfalls möglich, jedoch ebenfalls nur mit einem Zigbee 3.0-Gateway. Die Sicherheits- und EMV-Normen entsprechen den Standards EN 61347-1:2015+A1:2021, EN 61347-2-11:2001+A1:2019, ETSI EN 301 489-1 v 2.2.3 (2019-11), ETSI EN 301 489-3 v 2.3.2 (2023-01) und ETSI EN 300 440 V2.2.1. Die Zulassung erfolgt nach CE, EMC und RED.

Kompatibilität und Zubehör

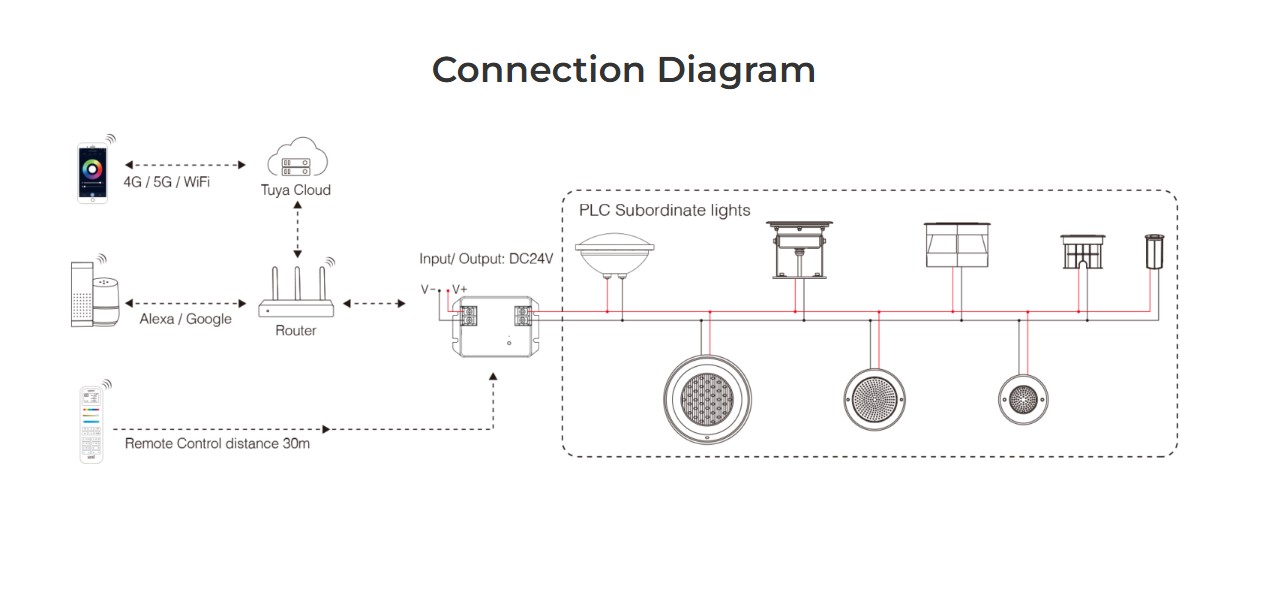

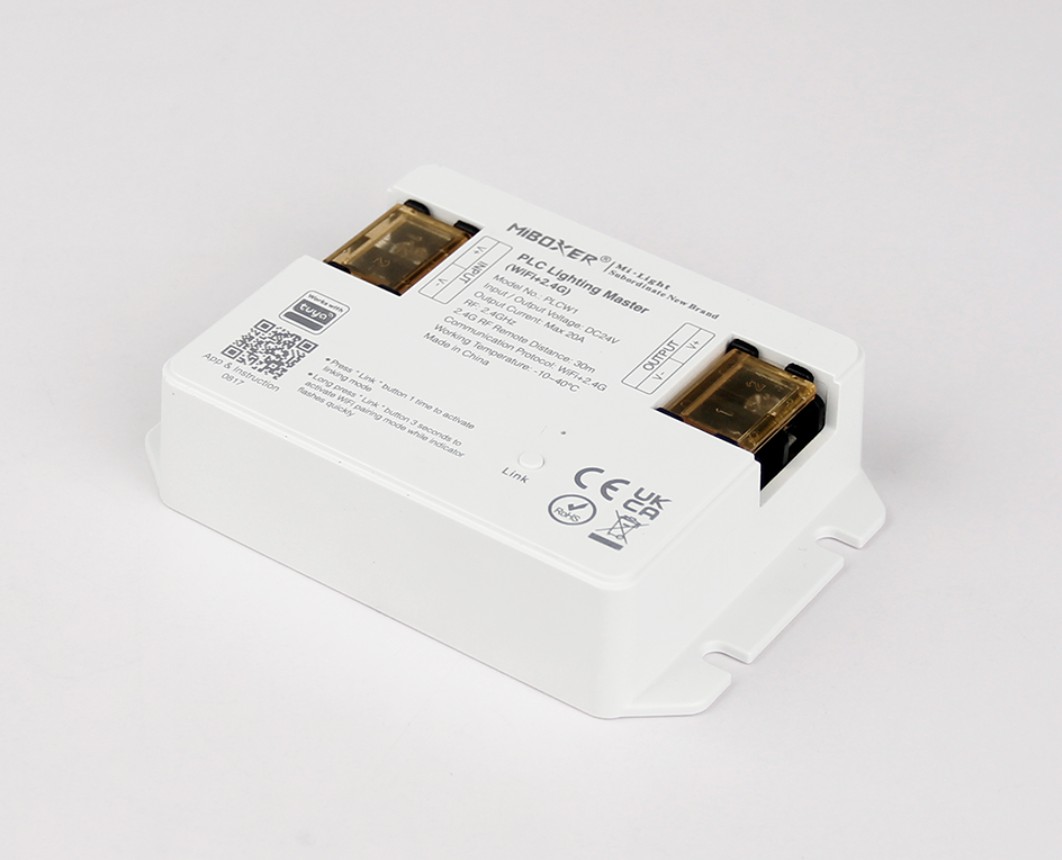

Der PLCZ1 ist mit verschiedenen LED-Leuchten der PLC-Serie kompatibel, darunter Unterwasserleuchten wie die PLC-UW1, PLC-RD3, PLC-RD2 und PLC-RD1, sowie Wandmontage-Poolleuchten wie PLC-WP3, PLC-WP2, PLC-WP1 und die PAR56-Poolleuchte PLC-PA1. Die Steuerung erfolgt über den PLCZ1 Master-Controller, der als zentrale Steuereinheit fungiert. Zusätzlich ist der PLCW1 LED PLC Serie PLC Lighting Master Controller WiFi + 2,4G als weiteres Steuergerät verfügbar, das jedoch nicht direkt mit dem PLCZ1 kompatibel ist, da es ein anderes Protokoll verwendet. Die Fernbedienungen und Leuchten müssen speziell für die PLC-Serie ausgelegt sein, um mit dem PLCZ1 zu funktionieren.

Montage und Installation
Die Installation des PLCZ1 erfolgt in einem geschlossenen, trockenen Innenraum, da die Schutzart IP20 keine Schutzfunktion gegen Wasser oder Staub bietet. Die Verkabelung erfolgt über eine einfache Schaltung, die für die Versorgung mit 24 V Gleichspannung ausgelegt ist. Die Anschlusskabel sind nicht im Lieferumfang enthalten. Die Montage erfolgt an einer geeigneten Stelle, die den Zugang zur Steuerung ermöglicht, beispielsweise in einem Elektroschrank oder an einer Wand. Die Verbindung zu den LED-Leuchten erfolgt über die entsprechenden Anschlusskabel, die separat beschafft werden müssen.

Vorteile im Betrieb
Der PLCZ1 bietet eine flexible und zentrale Steuerung von LED-Beleuchtungssystemen mit einer Vielzahl von Lichtmodi und Szenarien. Die Kombination aus Zigbee 3.0 und 2,4-GHz-Funktechnologie ermöglicht eine zuverlässige und weitreichende Steuerung. Die Integration in Smart-Home-Systeme über die TUYA SMART App und Voice-Steuerung erweitert die Funktionalität. Die automatische Synchronisation und das Auto-Forwarding sorgen für eine konsistente und weitreichende Steuerung. Die DND-Funktion bietet zusätzliche Energieeinsparung in Bereichen mit Stromausfall. Die maximale Ausgangsleistung von 480 Watt ermöglicht die Steuerung mehrerer Leuchten gleichzeitig.

Hinweis: Lieferumfang

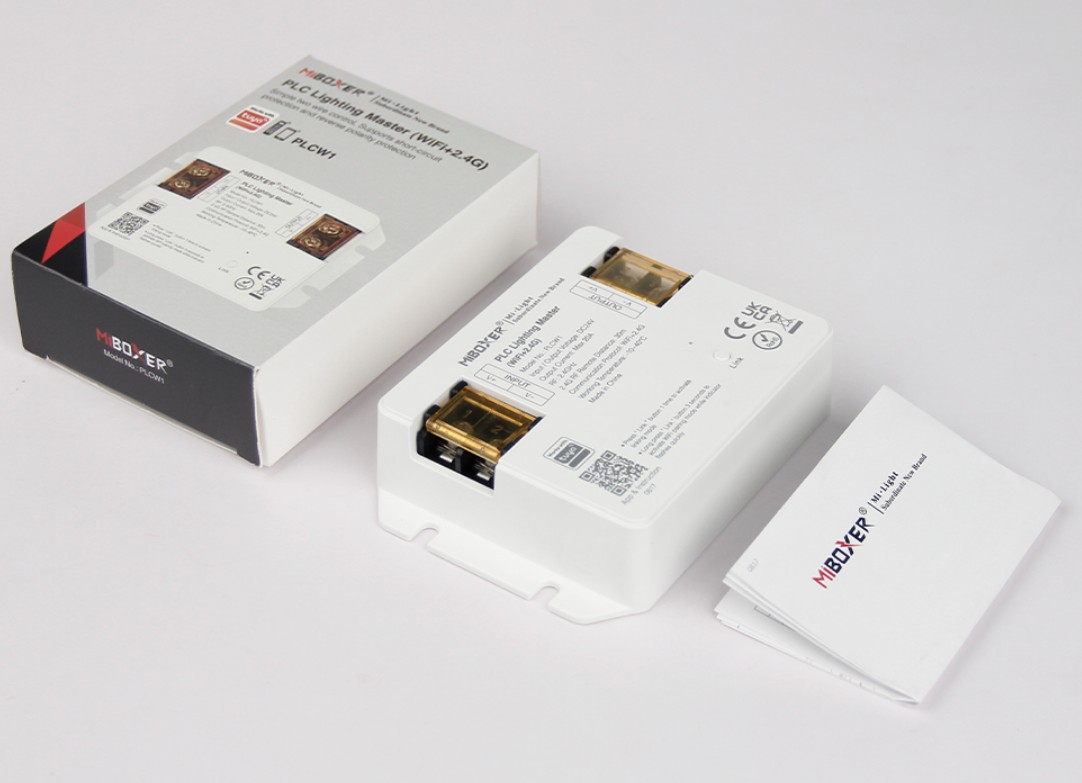

Der Lieferumfang des PLCZ1 umfasst ausschließlich den Steuercontroller. Zubehör wie Fernbedienungen, Anschlusskabel, Netzteil oder andere Komponenten sind nicht enthalten und müssen separat beschafft werden.

Technische Daten
Gehäusefarbe	weiß
Schutzklasse	IP20
Konstantstrom oder Konstantvolt	CV
Volt	24 Volt
Lichtfarbe Name	RGB-CCT
LED - Gehäusematerial	Kunststoff
Betriebstemperatur	-10 bis +40 Grad
Dimmbar	Ja, PLC
LED - Gehäuseform	eckig

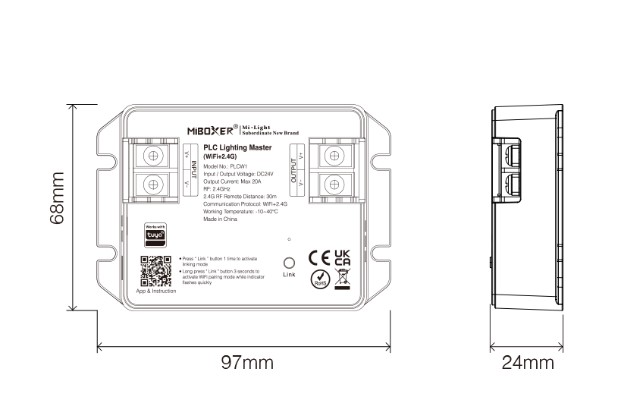

Grösse	97*67*24 mm
Watt	max 480 W

---
