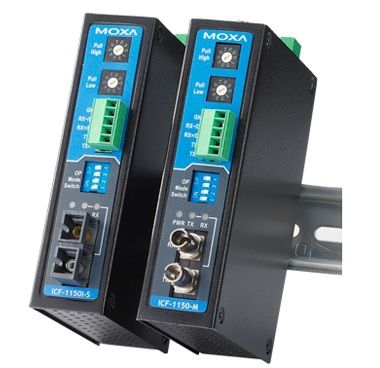

Moxa ICF-1150I-S-SC-T content_copy

Der ICF-1150I-S-SC-T von Moxa ist ein industrieller Medienkonverter, der serielle Schnittstellen (RS-232/422/485) mit einem Glasfasernetzwerk verbindet. Er dient der sicheren und zuverlässigen Datenübertragung zwischen seriellen Geräten und Glasfaserkabeln in industriellen Umgebungen, insbesondere dort, wo hohe Störfestigkeit und extreme Betriebsbedingungen vorherrschen. Das Gerät ist für den Einsatz in Schaltschränken konzipiert und ermöglicht die Integration von Legacy-Geräten in moderne Glasfaser-Netzwerke ohne zusätzliche Hardware oder Software-Änderungen.

Einsatzbereiche
Der Konverter ist für industrielle Anwendungen geeignet, in denen serielle Geräte wie Sensoren, Steuerungen, Messgeräte oder Maschinen über Glasfaserkabel an ein Netzwerk angeschlossen werden müssen. Er findet Einsatz in der Fertigungsindustrie, Energieversorgung, Verkehrstechnik und anderen Bereichen, in denen hohe mechanische und elektrische Belastungen sowie extreme Temperaturen auftreten. Die Zulassung für Gefährdungsbereiche (UL/cUL Class I Div. 2, ATEX Zone 2) erweitert den Einsatzbereich in explosionsgefährdeten Umgebungen.

Funktionen und Ausstattung im Detail
Der ICF-1150I-S-SC-T verfügt über zwei serielle Ports, die die Standards RS-232, RS-422 und RS-485 (in 2- und 4-Draht-Technik) unterstützen. Die Baudrate kann zwischen 50 bps und 921,6 kbps eingestellt werden, wobei auch nicht-standardisierte Übertragungsraten möglich sind. Die seriellen Anschlüsse erfolgen über einen 5-poligen Terminalblock. Für die Glasfaserkommunikation ist ein SC-Stecker für Multimode-Faser vorgesehen. Die galvanische Isolation von 2 kV schützt vor Störungen und Spannungsspitzen, was besonders in elektrisch rauen Umgebungen wichtig ist.

Technik verständlich erklärt
Die automatische Datenrichtungssteuerung (ADDC) für RS-485 ermöglicht eine bidirektionale Kommunikation ohne zusätzliche Steuerleitungen. Die konfigurierbaren Pull- und Abschlusswiderstände (150 kΩ bis 485 Ω in 10 Stufen, sowie 120 Ω und 120 kΩ) erlauben eine Anpassung an bestehende Netzwerktopologien und verhindern Signalreflexionen. Die Signalbelegung ist klar definiert: RS-232 (TxD, RxD, GND), RS-422 (Tx+, Tx-, Rx+, Rx-, GND), RS-485 (4-Draht: Tx+, Tx-, Rx+, Rx-, GND; 2-Draht: Data+, Data-, GND). Die Stromversorgung erfolgt über einen Terminalblock mit 12 bis 48 VDC, wobei der maximale Stromverbrauch 300 mA beträgt. Überstrom- und Verpolungsschutz schützen das Gerät vor Fehlbedienung.

Kompatibilität und Zubehör
Der Konverter ist für den Einsatz mit Multimode-Glasfaserkabeln mit SC-Stecker ausgelegt. Er ist kompatibel mit seriellen Geräten, die die genannten Standards unterstützen. Die Zertifizierungen nach EN 55032/35, CISPR 32, FCC Part 15B Class A sowie IEC 61000-4-2 bis -4-8 gewährleisten eine hohe EMV- und EMS-Verträglichkeit. Die Sicherheitszulassung UL 61000-2-201 und die Umgebungstests nach IEC 60068-2-1, -2, -3 sowie Vibrationstests nach IEC 60068-2-6 bestätigen die Robustheit. Die Zulassung für UL/cUL Class I Div. 2 und ATEX Zone 2 erlaubt den Einsatz in gefährdeten Bereichen.

Montage und Installation

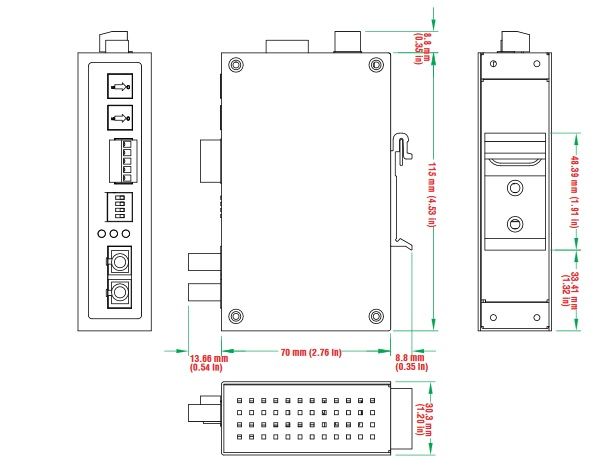

Das Gerät wird in einem robusten Metallgehäuse geliefert, das für die Montage auf der DIN-Schiene ausgelegt ist. Die IP-Schutzart IP30 schützt vor Berührung mit Fremdkörpern größer als 2,5 mm und vor Spritzwasser, jedoch nicht vor direktem Wasserstrahl oder Tauchbad. Die Abmessungen betragen 30,3 × 70 × 115 mm, das Gewicht 330 g. Die Montage erfolgt direkt in den Schaltschrank, wobei die DIN-Schiene die sichere Befestigung gewährleistet.

Vorteile im Betrieb
Die hohe Betriebstemperatur von -40 bis 85 °C ermöglicht den Einsatz in extremen Umgebungen, wie beispielsweise im Außenbereich oder in industriellen Hallen mit hohen Temperaturen. Die MTBF (Mean Time Between Failures) beträgt 792.085 Stunden nach Telcordia/Bellcore, was auf eine hohe Zuverlässigkeit hinweist. Die 5-jährige Garantie unterstreicht die Qualität des Geräts. Die Kombination aus galvanischer Isolation, EMV-Schutz und robustem Gehäuse sorgt für eine lange Lebensdauer und geringe Wartungskosten im industriellen Betrieb.

Der genannte Artikelpreis ist für eine Verkaufseinheit von 10 Stück Moxa ICF-1150I-S-SC-T

Allgemein
Anzahl serielle Ports	2
Unterstützte serielle Standards	RS-232, RS-422, RS-485 (2-/4-Draht)
Serielle Anschlüsse	5-poliger Terminalblock
Glasfaseranschluss	SC-Stecker
Faserart	Multimode
Galvanische Isolation	2 kV
Datenrichtungssteuerung RS-485	automatisch (ADDC)
Pull-Widerstände	150 kΩ bis 485 Ω (10 Stufen)
Abschlusswiderstände	N/A, 120 Ω, 120 kΩ
Stromversorgung	12 bis 48 VDC
Max. Stromaufnahme	300 mA
Stromanschluss	Terminalblock
Schutzfunktionen Stromversorgung	Überstrom- und Verpolungsschutz
Gehäuse	Metall
IP-Schutzart	IP30
Montage	DIN-Schiene
Betriebstemperatur	-40 bis 85 °C
Lagertemperatur	-40 bis 85 °C
Luftfeuchtigkeit	5 bis 95 % (nicht kondensierend)
Zertifizierungen EMV/EMI	EN 55032/35, CISPR 32, FCC Part 15B Class A
Zertifizierungen EMS	IEC 61000-4-2 bis -4-8
Sicherheitszulassung	UL 61010-2-201
Umgebungstests	IEC 60068-2-1, -2, -3
Vibrationstest	IEC 60068-2-6
Gefährdungsbereich	UL/cUL Class I Div. 2, ATEX Zone 2

---
