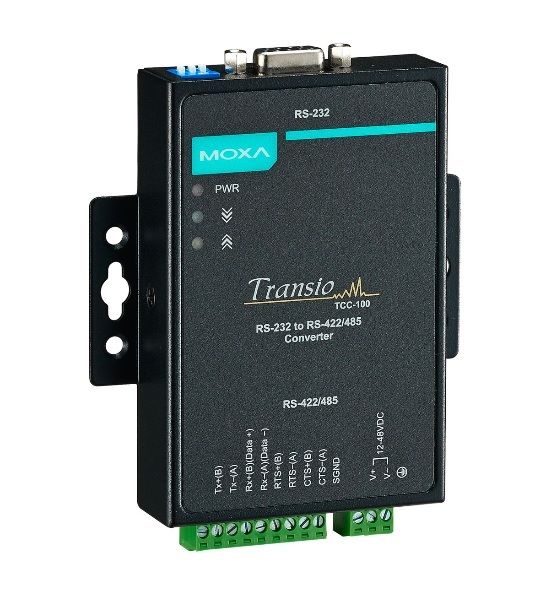

Moxa TCC-100-T ; Industrial RS-232/422/485, -40 bis 85°C content_copy

Der Moxa TCC-100-T ist ein industrieller serieller Konverter, der RS-232-Signale in RS-422 oder RS-485 umwandelt. Er ist für den Einsatz in anspruchsvollen Umgebungen konzipiert, wo robuste und zuverlässige Datenübertragung erforderlich ist. Das Gerät verfügt über zwei serielle Ports, die über einen Terminalblock angeschlossen werden, und unterstützt dabei die Standards RS-232, RS-422 und RS-485. Die Baudrate kann zwischen 50 bps und 921,6 kbps eingestellt werden, wobei auch nicht-standardisierte Baudraten unterstützt werden. Die TCC-100-T-Modelle sind für den Einsatz in extremen Temperaturen ausgelegt, mit einem Betriebstemperaturbereich von -40 bis 85 °C, was sie für industrielle Anwendungen im Außenbereich oder in klimatisch belasteten Räumen geeignet macht.

Einsatzbereiche
Der Konverter eignet sich für Anwendungen, bei denen eine Umwandlung von RS-232-Signalen in RS-422 oder RS-485 erforderlich ist, beispielsweise in der Automatisierungstechnik, der Maschinensteuerung oder in der Prozessindustrie. Die Unterstützung von 2-Draht- und 4-Draht-RS-485 sowie optionaler RTS/CTS-Signale für RS-422 erweitert die Einsatzmöglichkeiten. Die automatische Datenrichtungssteuerung (ADDC) für RS-485 ermöglicht eine einfache Integration in bestehende Systeme ohne manuelle Konfiguration der Datenrichtung.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über LED-Anzeigen für die Statusüberwachung der Stromversorgung (Power), der Datenübertragung (Tx) und der Datenempfang (Rx). Die Anschlüsse erfolgen über einen Terminalblock, was eine sichere und dauerhafte Verdrahtung gewährleistet. Die Montage ist sowohl an der Wand als auch auf einer Hutschienenkonstruktion möglich, was eine flexible Installation in verschiedenen industriellen Umgebungen ermöglicht. Die TCC-100-T-Modelle sind nicht mit galvanischer Isolation ausgestattet; diese Funktion ist nur bei den -I-Modellen (TCC-100I und TCC-100I-T) vorhanden.

Technik verständlich erklärt
Die Umwandlung von RS-232 zu RS-422 oder RS-485 erfolgt durch die integrierte Logik des Konverters. RS-232 ist ein serieller Standard mit einer einfachen, aber empfindlichen Signalübertragung, während RS-422 und RS-485 robustere, differentielle Signale verwenden, die über längere Strecken und in störempfindlichen Umgebungen stabil arbeiten. Die Unterstützung von Pull-High/Low-Widerständen (1 kΩ und 150 kΩ) sowie Abschlusswiderständen (120 Ohm, 120 kΩ) ermöglicht eine optimale Anpassung an verschiedene Netzwerktopologien. Die automatische Datenrichtungssteuerung (ADDC) für RS-485 erkennt die Datenrichtung selbstständig, was die Konfiguration vereinfacht.

Kompatibilität und Zubehör
Der Konverter ist kompatibel mit Geräten, die RS-232, RS-422 oder RS-485-Schnittstellen verwenden. Die Verwendung von RS-485 in 2-Draht- oder 4-Draht-Konfiguration erlaubt eine flexible Anbindung an verschiedene Systeme. Die optionalen RTS/CTS-Signale für RS-422 unterstützen Hardware-Flusssteuerung, was bei Datenübertragungen mit hohen Volumina oder empfindlichen Geräten nützlich ist. Die TCC-100-T-Modelle sind nicht mit galvanischer Isolation ausgestattet; für Anwendungen mit erhöhtem Störschutzbedarf sind die -I-Modelle geeignet.

Montage und Installation
Die Montage erfolgt entweder an der Wand oder auf einer Hutschienenkonstruktion, wobei die Geräte mit entsprechenden Montageelementen ausgestattet sind. Die Terminalblock-Anschlüsse ermöglichen eine sichere und dauerhafte Verkabelung. Die LED-Anzeigen erleichtern die Diagnose und Statusüberwachung während der Installation und im Betrieb. Die Installation erfordert keine speziellen Werkzeuge oder zusätzliche Komponenten; die Verkabelung erfolgt direkt über den Terminalblock.

Vorteile im Betrieb
Der Betrieb des TCC-100-T ist einfach und wartungsarm. Die robuste Bauweise und der breite Temperaturbereich von -40 bis 85 °C sorgen für eine hohe Zuverlässigkeit in rauen Umgebungen. Die Unterstützung von nicht-standardisierten Baudraten und die flexible Konfiguration der RS-485-Verbindung (2-Draht oder 4-Draht) erhöhen die Anpassungsfähigkeit an bestehende Systeme. Die LED-Anzeigen ermöglichen eine schnelle Fehlerdiagnose, und die einfache Montage reduziert die Installationszeit.

Der genannte Artikelpreis ist für eine Verkaufseinheit von 10 Stück Moxa TCC-100-T

Allgemein
Anzahl Ports	2
Anschluss	Terminalblock
Standards	RS-232, RS-422, RS-485
RS-485 Datenrichtungssteuerung	Automatisch (ADDC)
Pull High/Low-Widerstand für RS-485	1 kΩ, 150 kΩ
Abschlusswiderstand (Terminator) RS-485	N/A, 120 Ohm, 120 kΩ
LED-Anzeigen	Power, Tx, Rx
Montagemöglichkeiten	Wandmontage, Hutschienenmontage
Temperaturbereich	-40 bis 85 °C

---
