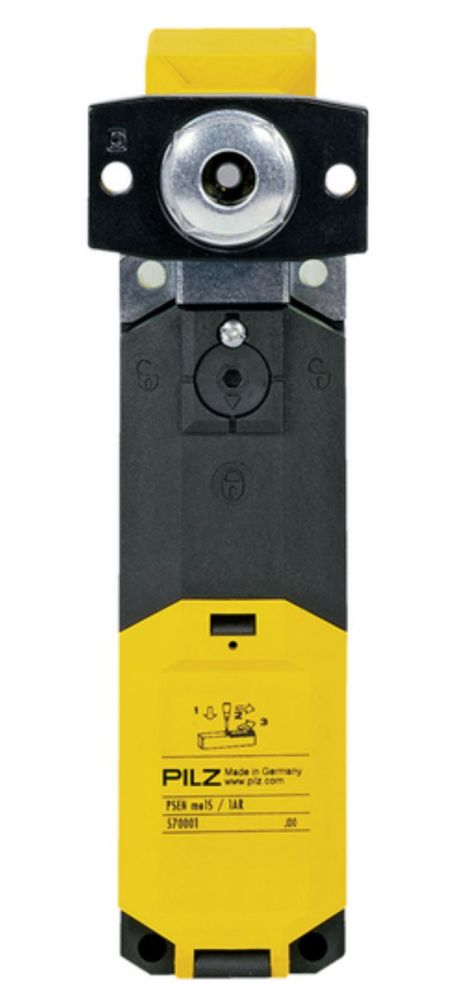

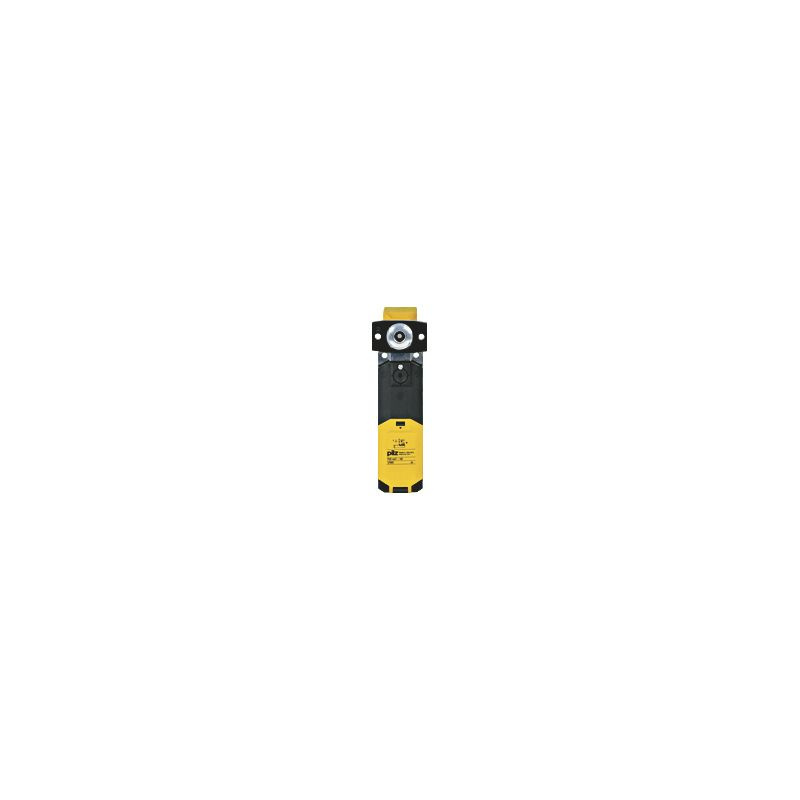

Pilz 570001 mechanischer Sicherheitsschalter PSEN me1S/1AR content_copy

Der Pilz PSENME1S/1AR (Herstellernummer 570001) ist ein mechanischer Sicherheitsschalter, der speziell für die sichere Überwachung beweglicher Schutzeinrichtungen in der Industrie entwickelt wurde. Er dient als Schutztürsystem mit integrierter Zuhaltung und ist mit einem Radiusbetätiger ausgestattet, der eine präzise und zuverlässige Betätigung ermöglicht. Das Verriegelungsprinzip basiert auf Federkraft, wodurch die Tür im geschlossenen Zustand sicher gehalten wird. Der Schalter verfügt über zwei Schließer- und zwei Öffnerkontakte, die für die Ansteuerung von Sicherheitsfunktionen in Maschinen und Anlagen genutzt werden können. Die Versorgungsspannung beträgt 24 V AC/DC, was eine flexible Integration in bestehende Steuerungssysteme ermöglicht.

Einsatzbereiche
Der Schalter ist für den Einsatz in industriellen Umgebungen konzipiert, insbesondere in Maschinenbau, Fertigungstechnik und Automatisierungstechnik. Er wird eingesetzt, um bewegliche Schutzeinrichtungen wie Schutztüren, -gitter oder -abdeckungen sicher zu überwachen. Die Zuhaltung gewährleistet, dass die Tür nur im vollständig geschlossenen Zustand verriegelt ist, was die Sicherheit der Bedienungspersonen erhöht. Die Einsatzbedingungen umfassen Umgebungstemperaturen von −25 bis +70 °C, was den Einsatz in klimatisch unterschiedlichen Produktionsumgebungen ermöglicht.

Funktionen und Ausstattung im Detail
Der Schalter arbeitet mit einem Radiusbetätiger, der eine gleichmäßige und ruckfreie Betätigung der Kontakte gewährleistet. Die Zuhaltung erfolgt durch Federkraft, wodurch eine hohe Zuhaltekraft von 1.500 N erzielt wird. Die Auszugskraft beträgt 27 N, was die mechanische Belastbarkeit des Systems definiert. Die Kontakte sind als 2 n/o (Schließer) und 2 n/c (Öffner) ausgeführt, wodurch sie flexibel in Sicherheitskreise integriert werden können. Eine Hilfsentriegelung ist vorhanden, um im Notfall eine manuelle Entriegelung zu ermöglichen, ohne dass die Sicherheitsfunktion vollständig verloren geht.

Technik verständlich erklärt
Die Versorgungsspannung von 24 V AC/DC ermöglicht eine universelle Nutzung in verschiedenen Steuerungssystemen. Die Leistungsaufnahme beträgt 4,4 VA bei Wechselspannung und 4,4 W bei Gleichspannung, was eine effiziente Energieverwendung gewährleistet. Die Kontakte sind für eine Nennspannung von 240 V (AC1) und 230 V (AC15) ausgelegt, wobei der maximale Strom in beiden Fällen 2,5 A beträgt. Die Schutzart IP67 bedeutet, dass das Gehäuse staub- und wasserdicht ist, auch für den Einsatz im Außenbereich geeignet. Das Gehäuse besteht aus Kunststoff und ist mit einer Leitungseinführung M20 ausgestattet, die eine sichere und wasserdichte Verbindung der Anschlusskabel ermöglicht. Die Anschlussart erfolgt über Klemmen, was eine einfache und zuverlässige Verdrahtung gewährleistet.

Kompatibilität und Zubehör
Der Schalter kann mit verschiedenen Zubehörteilen kombiniert werden, die für die Erweiterung der Funktionalität sorgen. Dazu gehören beispielsweise das Kabel M12-5sm in verschiedenen Längen (3 m, 10 m, 20 m, 30 m) sowie das PSEN cable 200m-8x0,25mm², das für längere Verbindungen geeignet ist. Ebenfalls verfügbar ist das E/A-Modul PDP67 F 8DI ION, das zur Erweiterung der Eingangs- und Ausgangsfunktionen dient. Weitere passende Komponenten sind der PSEN me1AS und der PSENmag PAA, die für zusätzliche Sicherheitsfunktionen genutzt werden können.

Montage und Installation
Die Montage erfolgt an der Schutztür oder am Schutzgitter, wobei der Radiusbetätiger so positioniert wird, dass er bei der Schließbewegung korrekt betätigt wird. Die Zuhaltung sorgt dafür, dass die Tür nur im vollständig geschlossenen Zustand verriegelt ist. Die Anschlusskabel werden über die M20-Leitungseinführung geführt und an den Klemmen angeschlossen. Die Installation erfordert keine speziellen Werkzeuge, jedoch ist eine sorgfältige Planung der Positionierung und Verkabelung erforderlich, um die Funktionssicherheit zu gewährleisten.

Vorteile im Betrieb
Der Schalter bietet eine hohe mechanische Belastbarkeit durch die Federkraft-Zuhaltung und eine zuverlässige Kontaktübertragung. Die Schutzart IP67 macht ihn für rauhe Umgebungen geeignet, und die Betriebsspannung von 24 V AC/DC ermöglicht eine einfache Integration in bestehende Systeme. Die Hilfsentriegelung bietet zusätzliche Sicherheit bei Wartungsarbeiten. Die Kombination aus mechanischer Zuverlässigkeit und elektrischer Sicherheit macht den Schalter zu einer robusten Lösung für industrielle Anwendungen.

Zusätzliche Informationen
Das Produkt ist mit den Zulassungen, BG, EAC, CCC und cCSAus versehen, was die Konformität mit europäischen und internationalen Sicherheitsnormen bestätigt. Die Abmessungen betragen 184 × 42,5 × 51 mm, und das Nettogewicht beträgt 335 g. Das Lieferumfang umfasst ausschließlich den Schalter selbst; keine weiteren Komponenten, wie Kabel oder Montagematerial, sind enthalten.

Allgemein
Hersteller	Pilz
Betätiger	Radiusbetätiger
Zuhaltungsprinzip	Federkraft
Kontakte	2 n/o, 2 n/c
Versorgungsspannung	24 V AC/DC
Auszugskraft	27 N
Nennspannung AC1	240 V
Max. Strom AC1	2,5 A
Nennspannung AC15	230 V
Max. Strom AC15	2,5 A
Leistungsaufnahme AC	4,4 VA
Leistungsaufnahme DC	4,4 W
Schutzart Gehäuse	IP67
Leitungseinführung	M20
Anschlussart	Klemme
Gehäusematerial	Kunststoff
Zulassungen	CE, BG, EAC, CCC, cCSAus
Umgebungstemperatur	−25 bis +70 °C
Hilfsentriegelung

---
