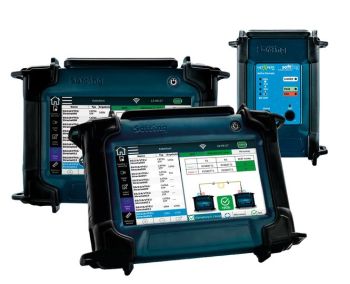

PSIB 226735 NX_XG2_Plus NetXpert XG2 Plus content_copy

Der NetXpert XG2 Plus von PSIB ist ein Performance-Tester für Kupfer- und Glasfaser-Verkabelungen, der für die Qualifizierung, Inbetriebnahme und Fehlersuche im Netzwerkbereich konzipiert ist. Das Gerät ermöglicht umfangreiche passive und aktive Tests bis zu einer Übertragungsrate von 10 Gbit/s und ist für den Einsatz in professionellen IT-Infrastrukturen ausgelegt. Es unterstützt sowohl Twisted-Pair- als auch Singlemode- und Multimode-Glasfaserstrecken und bietet eine Vielzahl von Funktionen zur präzisen Diagnose und Dokumentation von Verkabelungsfehlern.

Einsatzbereiche
Der NetXpert XG2 Plus wird in der Installation, Inbetriebnahme und Wartung von Netzwerken eingesetzt, insbesondere bei der Prüfung von Kupfer- und Glasfaser-Verkabelungen. Er ist geeignet für die Qualifizierung von Verkabelungssystemen gemäß IEEE- und IEC-Normen, wobei die Ergebnisse direkt am Gerät dokumentiert und als PDF-Report ausgegeben werden können. Die Anwendung reicht von der Planung und Installation bis zur Fehlersuche in bestehenden Netzwerken.

Funktionen und Ausstattung im Detail
Für Kupferverkabelungen führt das Gerät Tests mit vier Messmethoden durch: Verdrahtungsplan, Bit Error Rate Test (BERT), Signal-rausch-Abstand (SNR) und Längen- und Laufzeit-Unterschiede (Delay Skew). Diese Kombination gewährleistet eine hohe Zuverlässigkeit der Ergebnisse. Das Gerät zeigt den Verdrahtungsplan, die Kabellänge sowie die Entfernung zu Unterbrechungen oder Kurzschlüssen an. Bei Glasfaserstrecken wird die fehlerfreie Übertragung bis 10 Gbit/s über einen BERT-Test gemäß IEEE 802.3 überprüft. Die LiveLightT-Funktion bietet eine Echtzeit-Trend-Anzeige der Glasfaser-Dämpfung und ermöglicht die Bestimmung der Kabellänge. Eine automatisierte Bewertung der Steckerendflächen ist mit einem optionalen Glasfaser-Mikroskop gemäß IEC 61300-3-35 möglich.

Technik verständlich erklärt
Die Messmethoden für Kupferverkabelungen beruhen auf der Analyse der elektrischen Signale: Der Verdrahtungsplan zeigt die korrekte Zuordnung der Leiter, der BERT-Test prüft die Fehlerfreiheit der Datenübertragung, der SNR-Wert gibt an, wie gut das Signal vom Rauschen abgegrenzt ist, und Delay Skew misst die Laufzeitunterschiede zwischen den einzelnen Leitern. Bei Glasfaser wird die Signalqualität über den BERT-Test und die Dämpfungsmessung bewertet. Die LiveLightT-Funktion visualisiert die Dämpfung in Echtzeit, was bei der Lokalisierung von Fehlern hilfreich ist. Die Unterstützung von PoE bis 90 W ermöglicht die Prüfung von Stromversorgung über das Netzwerkkabel, was für die Installation von IP-Kameras oder Access Points relevant ist.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz mit Twisted-Pair- und Glasfaserkabeln konzipiert. Für bestimmte Glasfaserfunktionen sind SFP-Transceiver erforderlich, die separat bestellt werden müssen. Die kompatiblen SFP-Module sind Softing Artikel-Nr. 400982, 400984, 400985 und 400986. Das Lieferumfang beinhaltet zwei Hauptgeräte, ein Remote-Endgerät (nur für Kupfer), Patchkabel für Cat 6A, OM4 Multimode und OS2 Singlemode, drei Netzteile, einen USB-Adapter, Kupfer- und LWL-Kupplungen, einen Hartschalenkoffer, vier Upgrade-Lizenzen, einen 6-Zellen-High-Power-Akku und ein Handbuch. Die SFP-Transceiver sind nicht im Lieferumfang enthalten.

Montage und Installation
Die Installation erfolgt über die integrierten Anschlüsse an den Hauptgeräten. Die Patchkabel werden direkt an die Testgeräte angeschlossen, wobei die Kabeltypen (Cat 6A, OM4, OS2) den jeweiligen Verkabelungsanforderungen entsprechen. Das Remote-Endgerät wird am anderen Ende der zu prüfenden Strecke angeschlossen. Die Geräte sind handlich und können mit Akku betrieben werden, was eine mobile Nutzung ermöglicht. Die Bedienung erfolgt über das 7-Zoll-Display.

Vorteile im Betrieb
Der NetXpert XG2 Plus bietet eine umfassende Diagnosefunktion für Kupfer- und Glasfaser-Verkabelungen. Die integrierte PDF-Report-Generierung ermöglicht eine schnelle Dokumentation der Ergebnisse. Die Kombination aus passiven und aktiven Tests sowie die Unterstützung von PoE und WLAN-Tests erweitert den Einsatzbereich. Die Geräte sind für den professionellen Einsatz konzipiert und bieten eine hohe Messgenauigkeit.

Allgemein
Maximale Übertragungsrate	10 Gbit/s
Unterstützte Verkabelung	Twisted Pair, Singlemode-Faser, Multimode-Faser
Messmethoden Kupfer	Verdrahtungsplan, Bit Error Rate Test (BERT), Signal-rausch-Abstand (SNR), Längen- und Laufzeit-Unterschiede (Delay Skew)
Messmethode Glasfaser	Bitfehlerratentest (BERT) gemäß IEEE 802.3
LiveLightT-Funktion	Echtzeit-Trend-Anzeige der Glasfaser-Dämpfung
Glasfaser-Steckerendflächen-Bewertung	optional mit Glasfaser-Mikroskop gemäß IEC 61300-3-35
Aktive Netzwerktests	Verbindungsstatus, DHCP-Test, Network-Discovery, PoE (bis 90 W), Ping-Liste, Traceroute, VLAN-Erkennung, IPv4/IPv6, CDP- und LLDP-Erkennung
Report-Generierung	PDF-Report auf dem Gerät
Lieferumfang	2 x XG Handgerät, 1 x Remote Unit (nur Kupfer), 2 x RJ45 Cat 6A Patchkabel, 2 x OM4 LC Duplex Multimode Patchkabel, 2 x OS2 LC Duplex Singlemode Patchkabel, 3 x Netzteile, 1 x USB-Adapter, Kupfer- und LWL-Kupplungen, 1 x Hartschalen-Koffer, 4 x Upgrade Lizenz, 1 x 6 Zellen High Power Akku, Handbuch
SFP-Transceiver	nicht im Lieferumfang enthalten
Display	7-Zoll-Display

---
