RAK Wireless 315014 LoRa WisDuo Breakout Board RAK3244EU868 content_copy

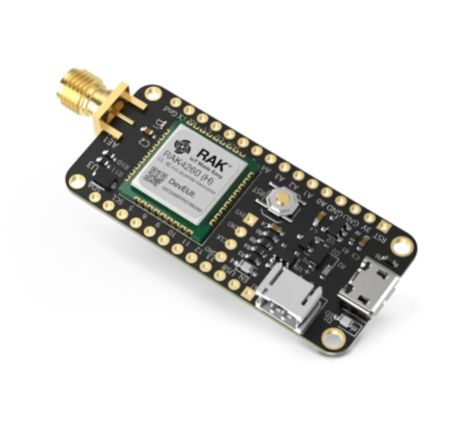

RAK Wireless WisDuo Breakout Board RAK3244 Überblick BastWAN ist ein Feather-Formfaktor-Board mit dem extrem stromsparenden und leistungsstarken RAK4260-Modul als Herzstück. Es wird vom Microchip R34 LoRa® System-in-Package (SiP) betrieben, das einen 48Mhz SAML21 32-bit Mikrocontroller enthält. Außerdem verfügt er über eine native USB-Funktionalität und einen LoRa-Transceiver. Das von Electronic Cats entwickelte BastWAN verfügt über einen Micro-USB-Anschluss und ein LiPo-Akkuladegerät sowie über einzigartige Elemente wie einen ATECC608A-Crypto-Authentifizierungschip und 2 MB SPI-Flash für zusätzlichen Speicher. Zur einfachen Softwareentwicklung wird die Arduino-Umgebung vollständig unterstützt, einschließlich eines LoRa/LoRaWAN®-kompatiblen Stacks. Das Board wird mit dem UF2-Bootloader vorinstalliert und erscheint als virtuelles Laufwerk. Die Neuprogrammierung ist so einfach wie das Ziehen und Ablegen der Firmware-Datei - es sind keine speziellen Werkzeuge erforderlich. Da dieser Bootloader BOSSA-kompatibel ist, kann er auch direkt mit der integrierten Entwicklungsumgebung (IDE) von Arduino, MakeCode und vielen anderen Programmen verwendet werden. BastWAN wird komplett montiert, getestet und mit dem UF2 USB-Bootloader programmiert. Eigenschaften Wesentliche Merkmale Perfekt für Anfänger und fortgeschrittene Entwickler. Schneller Prototyp mit LoRa/LoRaWAN-Technologie Kann mit vorhandenen Erweiterungskarten problemlos eine große Anzahl von Sensoren und Aktoren verwenden. Open-Source-Design und -Firmware von Electronic Cats LoRa Eigenschaften Ultra-Low-Power LoRa® SiP Gerät Unterstützt den Frequenzbereich von 862 bis 1020 MHz Empfangs-Empfindlichkeit bis zu -148 dBm Maximale Sendeleistung bis zu 20 dBm Niedriger RX-Strom von 17 mA (typisch) LoRa, (G)FSK, (G)MSK Modulationen Produkt-Spezifikationen RAK4260 @ 48MHz mit 3,3V Logik/Stromversorgung 256KB FLASH + 32KB RAM 32,768 kHz Quarz für Takterzeugung und RTC 3,3-V-Regler mit 500-mA-Spitzenstromausgang Native USB-Unterstützung, mit USB-Bootloader und Debugging über die serielle Schnittstelle 20 IO-Pins auf Stiftleisten verfügbar PWM, Hardware Serial, Hardware I2C, Hardware SPI Unterstützung 6 x 12-Bit-Analogeingänge 1 x 10-Bit-Analogausgang (DAC) Eingebautes 100mA LiPo-Ladegerät mit Ladestatusanzeige-LED Pin #13 rote LED für allgemeine Blinkzwecke Power/Enable-Pin Reset-Pin und -Taste 4 Befestigungslöcher Lieferumfang 1x BastWAN Entwicklungsboard 1x Antenne für LoRa 1x Micro-USB-Kabel 1x Satz Jumper-Drähte Link zum Datenblatt RAK3244 BastWAN | RAKwireless Documentation Center
