RCS Audio-Systems ATT-100 100 V-Linepegelabgriff, 5-fach, für VLA- / VLZ-Serie content_copy

Der ATT-100 von RCS Audio-Systems ist ein 5-fach 100V-Linepegelabgriff, speziell entwickelt für die Verwendung mit 100V-Zentralen der VLA- und VLZ-Serie. Er dient der Umwandlung des Hochspannungssignals (100V) aus dem Verstärker in ein Low-Level-Line-Signal, das für die Kaskadierung der Ausgangslinien 1 bis 5 geeignet ist. Diese Funktion ermöglicht die Ansteuerung weiterer Verstärker oder Endgeräte, die kein 100V-Signal verarbeiten können, direkt aus der Zentrale heraus. Die Einheit wird an der Rückseite der Zentrale montiert und kann direkt an die Rückwand des Gehäuses angebracht werden, was eine kompakte und räumlich effiziente Installation gewährleistet.

Einsatzbereiche
Der ATT-100 ist für Anwendungen in Beschallungsanlagen konzipiert, bei denen eine flexible Signalverteilung erforderlich ist. Er wird typischerweise in Gebäuden mit mehreren Verstärkereinheiten eingesetzt, beispielsweise in Bürogebäuden, Hotels oder Wohnanlagen, wo unterschiedliche Zonen oder Ebenen über separate Verstärker versorgt werden. Die Kaskadierung der Ausgangslinien ermöglicht es, Signale von einer Zentrale auf mehrere nachgeschaltete Verstärker zu übertragen, ohne dass zusätzliche Signalverstärker oder Umformer benötigt werden.

Funktionen und Ausstattung im Detail
Das Gerät wandelt das 100V-Signal in ein Line-Signal um, wobei die Ausgangsimpedanz 200 Ohm beträgt und die Eingangs-Impedanz 20 kOhm. Diese Werte gewährleisten eine stabile Signalübertragung ohne Verzerrungen oder Signalverluste. Die Frequenzübertragung erfolgt im Bereich von 15 Hz bis 30.000 Hz, was eine breite Bandbreite für Musik, Sprache und Alarmfunktionen abdeckt. Die direkte Montage an der Rückwand der Zentrale reduziert die notwendige Verkabelung und minimiert die Anzahl der notwendigen Anschlusspunkte.

Technik verständlich erklärt
Die Umwandlung des 100V-Signals in ein Line-Signal erfolgt durch einen integrierten Transformator und eine elektronische Schaltung, die das Signal auf den für Standard-Verstärker geeigneten Pegel herunterregelt. Die Ausgangslinien 1 bis 5 sind jeweils unabhängig voneinander verfügbar, sodass sie an unterschiedliche Endgeräte angeschlossen werden können. Die Kaskadierung bedeutet, dass das Signal von einer Zentrale über den ATT-100 an einen zweiten Verstärker weitergeleitet werden kann, der dann seinerseits weitere Lautsprecher oder Zonen versorgt. Dies ist besonders nützlich in großen Anlagen, wo eine zentrale Steuerung mehrerer Verstärker erforderlich ist.

Kompatibilität und Zubehör
Der ATT-100 ist speziell für die Verwendung mit den 100V-Zentralen der VLA- und VLZ-Serie von RCS Audio-Systems ausgelegt. Er ist kompatibel mit Modellen wie der VLA-240C oder der VLZ-6600A. Die direkte Montage an der Rückseite dieser Zentralen ermöglicht eine integrierte Installation ohne zusätzlichen Platzbedarf.

Montage und Installation

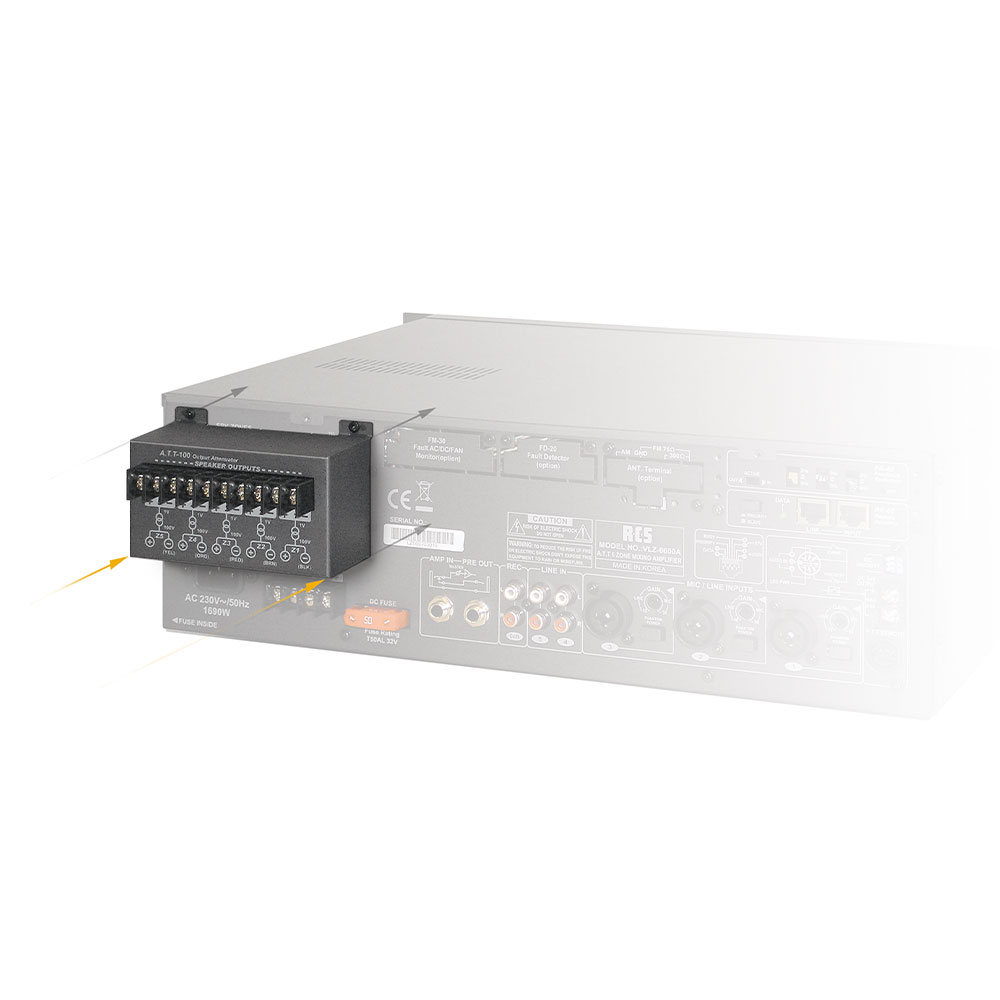

Die Montage erfolgt direkt an der Rückwand der 100V-Zentrale. Die Einheit ist so konstruiert, dass sie ohne zusätzliche Befestigungsmittel oder Werkzeuge an der Rückseite angebracht werden kann. Die Abmessungen betragen 119 mm (Breite) × 65 mm (Höhe) × 60 mm (Tiefe), wodurch sie sich gut in die Standardabmessungen der Zentralen einfügt. Das Nettogewicht beträgt 0,5 kg.

Vorteile im Betrieb
Durch die Kaskadierung der Ausgangslinien wird die Flexibilität der Beschallungsanlage erhöht. Es ist möglich, mehrere Verstärker aus einer Zentrale zu steuern, was die Installation und Wartung vereinfacht. Die direkte Montage an der Zentrale reduziert die Anzahl der notwendigen Kabelverbindungen und minimiert die Gefahr von Signalstörungen. Die Frequenzbandbreite von 15 Hz bis 30.000 Hz sorgt für eine klare und verzerrungsfreie Signalübertragung, unabhängig von der Art des übertragenen Inhalts.

Frequenzbereich: 15 Hz bis 30.000 Hz, umfasst Musik, Sprache und Alarmfunktionen.

Abmessungen: 119 mm (B) × 65 mm (H) × 60 mm (T).

Gewicht: 0,5 kg.

Montage: Direkt an der Rückwand der 100V-Zentrale.

Technische Daten
Abmessungen (B x H x T)	119 x 65 x 60 mm
Frequenzbereich	15 -30.000 Hz
Ausgangsimpedanz	200 Ohm
Eingangs-Impedanz	20 kOhm

---
