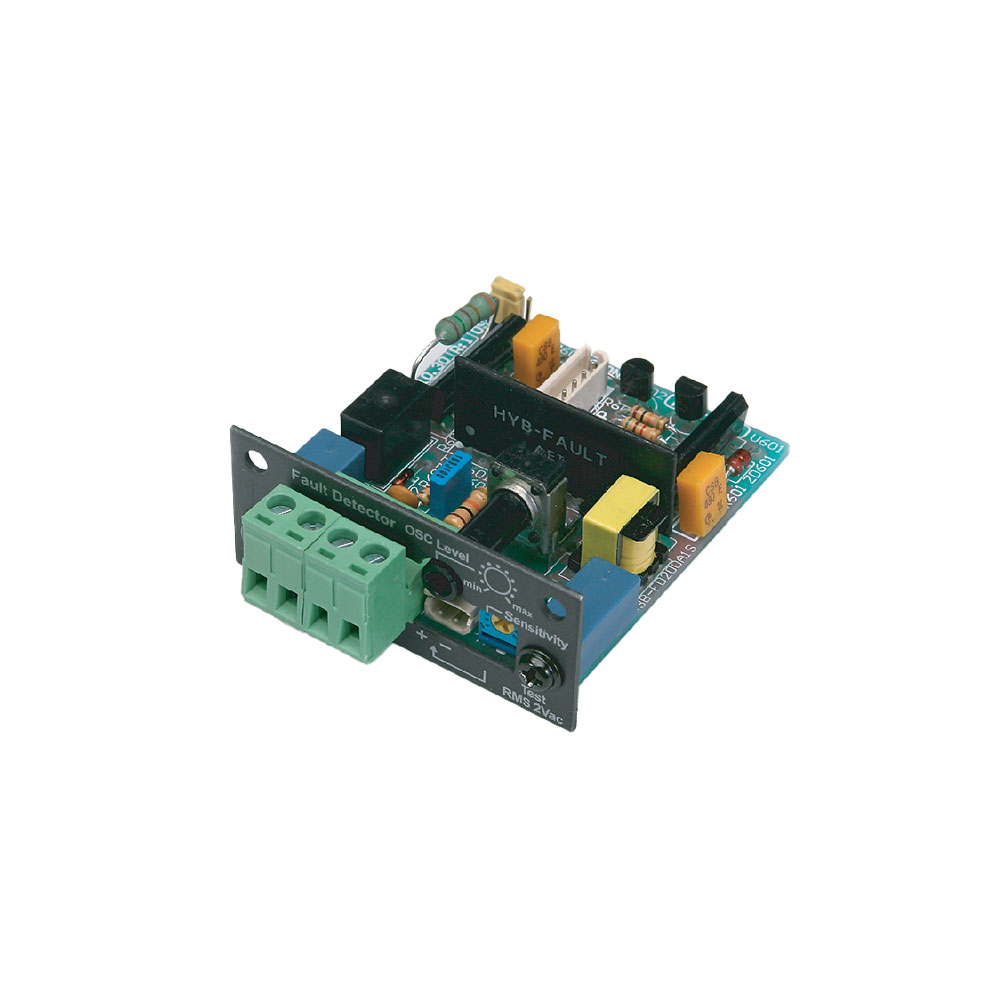

RCS Audio-Systems FD-21 Pilotton-Modul (für VLZ-Serie) content_copy

Das Pilotton-Modul FD-21 von RCS Audio-Systems ist ein spezialisierter Baustein zur Funktionsüberwachung in Beschallungsanlagen, insbesondere in Verstärkeranlagen der VLZ-Serie. Es dient der kontinuierlichen Überprüfung der Endstufe und der Lautsprecherleitung auf Kurzschlussfehler, um frühzeitig technische Störungen zu erkennen. Das Modul arbeitet mit einem 20 kHz-Pilotton, der als Referenzsignal dient, um die Integrität der Übertragungsstrecke zu überwachen. Bei Erkennung eines Fehlers wird eine Meldung über einen potentialfreien Relaiskontakt (Schließer) ausgelöst, der in bestehende Überwachungssysteme oder Alarmeinrichtungen integriert werden kann.

Funktionsüberwachung
Das Modul überwacht die Endstufe des Verstärkers und die angeschlossene Lautsprecherleitung. Der 20 kHz-Pilotton wird als hochfrequentes Signal über die Leitung gesendet und dient als Indikator für die Leitungsintegrität. Bei einem Kurzschluss oder einer anderen Störung im Lautsprecherkreis wird das Signal verändert, wodurch das Modul eine Fehlermeldung auslöst. Diese Funktion ist besonders wichtig in professionellen Anlagen, wo eine Unterbrechung der Beschallung unerwünscht ist.

Technik verständlich erklärt
Der 20 kHz-Pilotton ist ein hochfrequentes Signal, das über die Lautsprecherleitung übertragen wird und nicht im hörbaren Bereich liegt. Da es nicht von den Lautsprechern wiedergegeben wird, beeinflusst es die Tonqualität nicht. Das Modul analysiert die Rückmeldung dieses Signals. Bei einer Störung, wie einem Kurzschluss, wird das Signal nicht mehr korrekt empfangen, wodurch der Relaiskontakt schließt. Dieser Kontakt kann mit externen Systemen verbunden werden, um z. B. eine visuelle oder akustische Warnung auszulösen.

Kompatibilität und Zubehör
Das Pilotton-Modul FD-21 ist speziell für die Verstärker der VLZ-Serie von RCS Audio-Systems entwickelt. Es ist als Baugruppe konzipiert, die in bestehende Anlagen integriert werden kann. Die genaue Montage und Integration erfolgen gemäß den technischen Vorgaben der jeweiligen Verstärkeranlage.

Montage und Installation
Das Modul hat die Abmessungen 54 mm (Breite) × 25 mm (Höhe) × 60 mm (Tiefe) und ist für eine Einbauinstallation in Verstärkergehäuse ausgelegt. Die Montage erfolgt in der Regel durch Befestigung im Gehäuse des Verstärkers, wobei die elektrischen Anschlüsse an die entsprechenden Terminals der Endstufe und der Lautsprecherleitung angeschlossen werden. Die genaue Montageanleitung ist im technischen Datenblatt der jeweiligen Verstärkeranlage enthalten.

Vorteile im Betrieb
Die kontinuierliche Überwachung der Endstufe und der Lautsprecherleitung ermöglicht eine frühzeitige Fehlererkennung, was die Betriebssicherheit erhöht. Die Nutzung eines potentialfreien Relaiskontakts bietet Flexibilität bei der Integration in bestehende Überwachungssysteme. Das Modul ist kompakt und passt in die Standardgehäuse der VLZ-Serie, wodurch es eine unkomplizierte Ergänzung für bestehende Anlagen darstellt. Die Verwendung eines 20 kHz-Pilottons gewährleistet, dass die Überwachungsfunktion die Tonwiedergabe nicht beeinträchtigt.

Technische Daten
Abmessungen (B x H x T)	54 x 25 x 60 mm

---
