RCS Audio-Systems NDA-1000 A ›VARES-2000‹ Network Digital Power Amplifier, 2x 500 W, mit Notstrom-Management content_copy

Der NDA-1000 A von RCS Audio-Systems ist ein netzwerkfähiger Digital-Leistungsverstärker mit integrierter Notstromversorgung, speziell für professionelle Sprachalarmierungsanlagen (SAA) konzipiert. Er erfüllt die Normen EN 54-16 und EN 54-4, die für die Sicherheitsfunktionen in Alarmierungsanlagen gelten. Der Verstärker ist in einem 48,3 cm ( 19 Zoll )-Rackgehäuse mit 2 HE Höhe untergebracht und bietet eine leistungsstarke Audioverstärkung für große Beschallungsbereiche in sicherheitskritischen Umgebungen.

Einsatzbereiche
Der Verstärker ist für den Einsatz in Sicherheits- und Alarmierungsanlagen vorgesehen, wo eine zuverlässige und kontinuierliche Audiowiedergabe auch im Notfall erforderlich ist. Er eignet sich für Anwendungen wie Brandmeldeanlagen, Evakuierungssysteme oder öffentliche Beschallungssysteme in Gebäuden, Flughäfen, Bahnhöfen oder Industrieanlagen. Die integrierte Notstromversorgung gewährleistet die Funktion auch bei Ausfall der Netzspannung.

Funktionen und Ausstattung im Detail
Der NDA-1000 A verfügt über eine volldigitale Systemarchitektur, die eine hohe Effizienz und Signalqualität ermöglicht. Er bietet zwei symmetrische Ausgangskanäle mit jeweils 500 W RMS bei einer Ausgangsspannung von 100 V, was ihn für den Betrieb mit 100-V-ELA-Systemen geeignet macht. Die Ausgangslast beträgt mindestens 4 Ω und 20 Ω bei voller Ausgangsleistung. Die Eingangsempfindlichkeit liegt bei maximal 775 mV (RMS) / 0 dBu symmetrisch, wobei zwei BGM-Eingänge und ein AUX-Eingang (analog, symmetrisch) zur Verfügung stehen.

Technik verständlich erklärt
Der Verstärker arbeitet mit einer 100-V-ELA-Technik, die es ermöglicht, über längere Strecken ohne nennenswerte Signalverluste zu übertragen. Die volldigitale Architektur sorgt für einen geringen Klirrfaktor von besser als 0,1%, was eine klare, verzerrungsfreie Wiedergabe gewährleistet. Der Signal-/Rauschabstand ist mit besser als 90 dB sehr hoch, was bedeutet, dass das Nutzsignal deutlich über dem Hintergrundrauschen liegt. Die Frequenzbandbreite von 3 Hz bis 35.000 Hz (–3 dB) deckt den gesamten hörbaren Bereich ab und ermöglicht eine detaillierte Tonwiedergabe.

Kompatibilität und Zubehör
Der Verstärker ist Teil des VARES-2000-Systems und kommuniziert über das AMP-Link Netzwerkprotokoll. Mehrere NDA-1000 A-Verstärker können an einem gemeinsamen Akkusatz betrieben werden, wodurch eine skalierbare Notstromversorgung realisiert wird. Das integrierte Ladegerät unterstützt das Batteriemanagement und verfügt über einen Temperatursensor. Für externe Geräte steht ein 24 V DC-Ausgang mit maximal 60 W / 2 A zur Verfügung.

Montage und Installation
Der Verstärker ist für die 48,3 cm ( 19 Zoll )-Rackmontage ausgelegt und nimmt 2 HE ein. Die Abmessungen betragen 483 mm (B) × 88,5 mm (H) × 350 mm (T). Die Installation erfolgt in Standard-Racks, wobei die Stromversorgung über 230 V AC oder 24 V DC erfolgen kann. Die Ladespannung beträgt maximal 27,9 V DC, der Ladestrom maximal 4 A.

Vorteile im Betrieb
Dank der redundant ausgelegten drei Netzteile ist eine hohe Betriebssicherheit gewährleistet. Die umfassende Überwachung umfasst Netzspannungsfehler, Akkuzustand (inklusive Innenwiderstandsmessung) sowie die Kontrolle der Leistungsausgänge. Die Anzeigen für Power, Link, Battery, Charger und Fehlermeldungen (z. B. CH A/B SIG/CLIP) ermöglichen eine schnelle Diagnose. Der Wirkungsgrad beträgt 89% bei 230 V AC und 93% bei 24 V DC, was eine energieeffiziente Nutzung gewährleistet. Im Leerlauf verbraucht der Verstärker 24 W (aktiv) bzw. 0,9 W (Standby).

Leistungsaufnahme und Stromversorgung
Die maximale Leistungsaufnahme beträgt 1350 W, der Einschaltstrom maximal 6 A bei 230 V AC. Bei Betrieb mit 24 V DC beträgt die maximale Stromaufnahme 45 A. Die Leerlaufstromaufnahme liegt bei 1 A (aktiv) und 34 mA (Standby).

Anzeigen und Schnittstellen

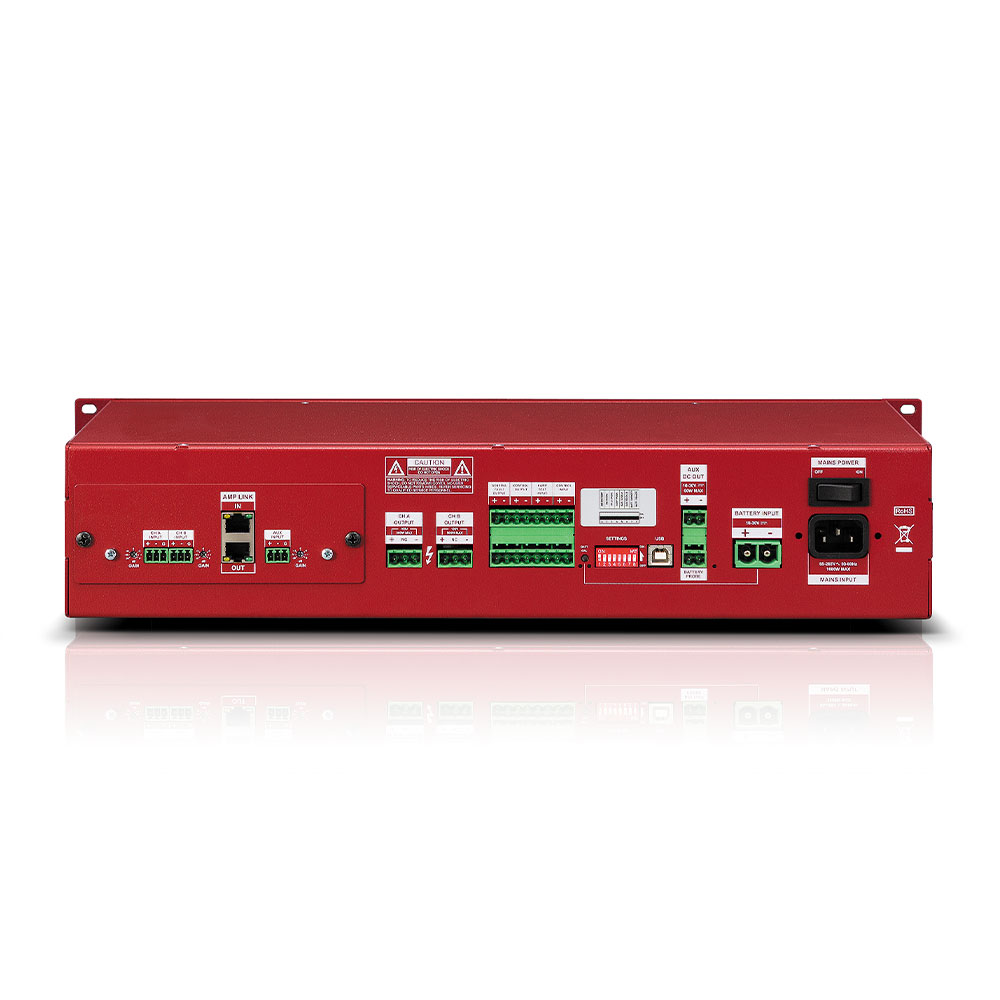

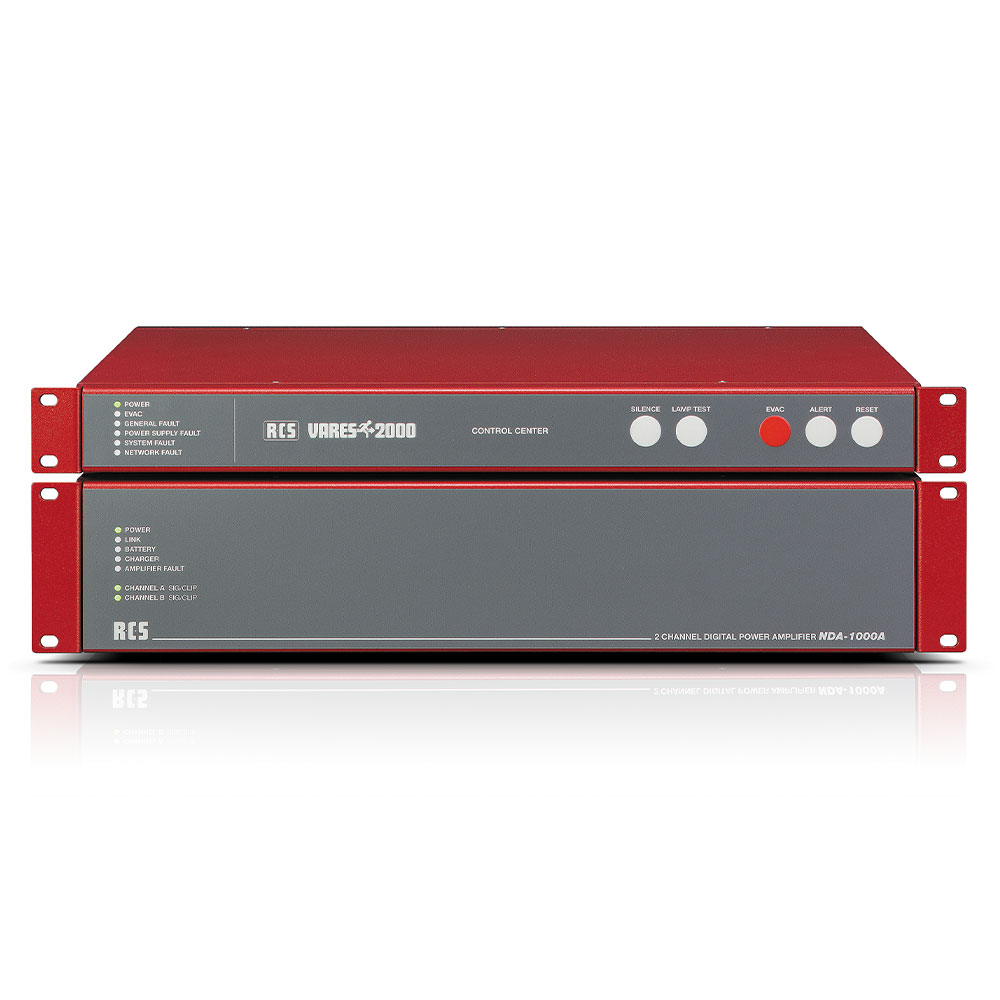

Zur Statusanzeige stehen LED-Indikatoren für Power, Link, Battery, Charger sowie Fehleranzeigen für die Kanäle A und B (SIG/CLIP) zur Verfügung. Die Netzwerkanschlüsse erfolgen über 2x global (AMP-Link), was eine flexible Integration in bestehende Systeme ermöglicht.

Gewicht und Abmessungen
Das Gerät wiegt ca. 16,5 kg und ist in einem robusten Gehäuse ausgeführt, das für den Einsatz in professionellen Anlagen ausgelegt ist. Die Abmessungen (B x H x T) betragen 483 mm × 88,5 mm × 350 mm.

Technische Daten
Klirrfaktor	besser als 0,1%
Ausgangsleistung	2x 720/500 W (Programm/RMS)
Stromaufnahme (24 V DC)	max. 45A
Ausgangsspannung	100 V
Ausgangslast	4O min.; 20O @Ausgangsleistung
Wirkungsgrad	89% @ 230V AC / 93% @ 24V DC
DC Ausgang (ext. Geräte)	max. 60W / 2A
Systemzugehörigkeit	VARES-2000
Ladespannung	max. 27.9 V DC
Einschaltstrom	max. 6A @ 230V AC
Höheneinheiten	2 HE
Abmessungen (B x H x T)	483 x 88,5 x 350 mm; 2 HE
Frequenzbereich	3 ~ 35.000 Hz (besser -3 dB)
Signal-/Rauschabstand	besser als 90 dB
Leistungsaufnahme	max. 1350 W
Eingangsempfindlichkeit	max. 775 mV (RMS) / 0dBu symmetrisch
Übersprechen (20 Hz – 20 kHz)	besser als -100 dB
Leerlauf	24 W (aktiv) / 0.9 W (standby)
Ladestrom	max. 4 A
Leerlaufstromaufnahme (DC)	1 A (aktiv) / 34 mA (standby)
19" Rackmontage

---
