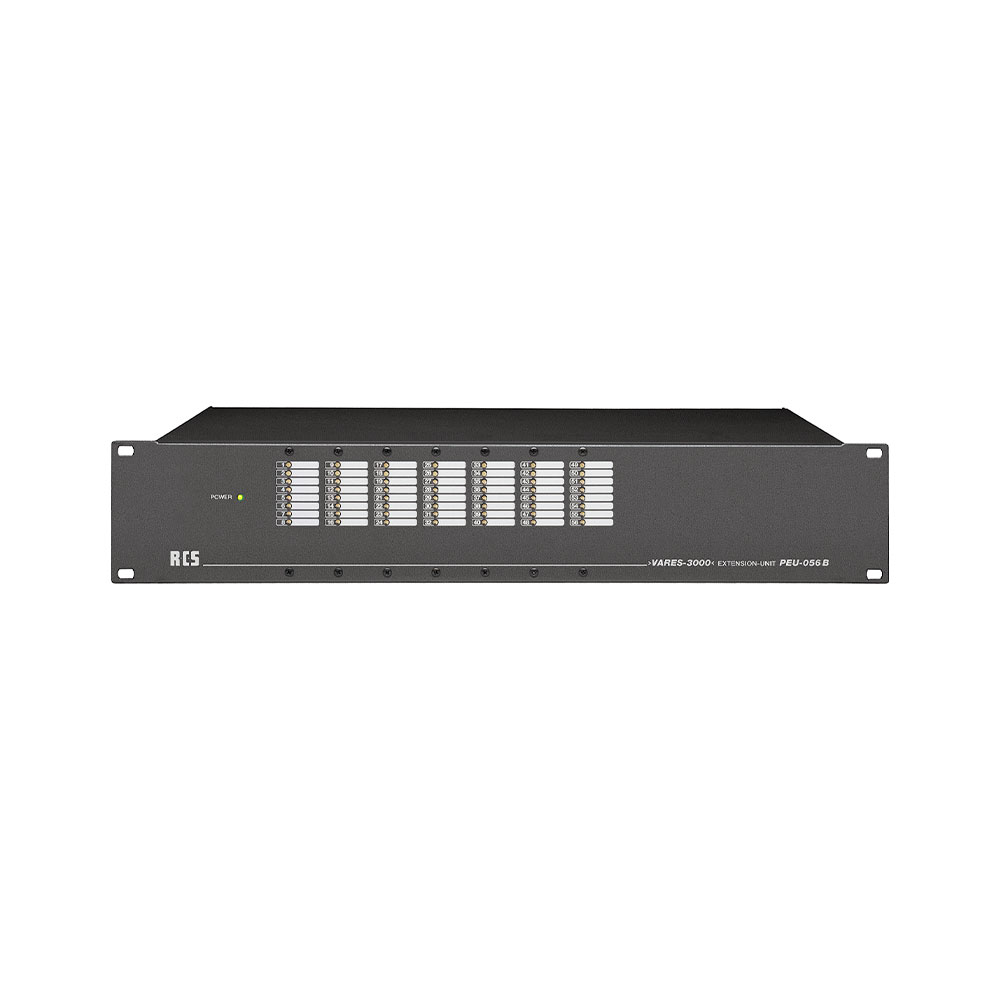

RCS Audio-Systems PEU-056 B PRO-LINE Erweiterungseinheit für PSS-224 B, 2 HE, digital content_copy

Die digitale Erweiterungseinheit PEU-056B von RCS Audio-Systems ist ein Bauteil des VARES-3000-Systems, das speziell zur modularen Erweiterung des Control Centers PSS-224C entwickelt wurde. Sie ermöglicht die Integration von bis zu 56 zusätzlichen Lautsprecherkreisen oder Relaiskontakten und wird über das Verbindungskabel PFK-200 direkt mit dem Control Center verbunden. Insgesamt können bis zu drei PEU-056B-Einheiten an ein PSS-224C angeschlossen werden, wodurch eine Gesamtsteuerung von bis zu 224 individuellen Lautsprecherlinien oder Schaltkontakten realisierbar ist. Die Einheit ist für den Einsatz in sicherheitskritischen Anwendungen wie Industrieanlagen, öffentlichen Gebäuden oder Großanlagen konzipiert, wo eine zuverlässige und überwachte Steuerung erforderlich ist.

Einsatzbereiche
Die PEU-056B ist für die Erweiterung von elektronischen Alarm- und Beschallungssystemen (ELA) konzipiert, insbesondere in Umgebungen, die hohe Anforderungen an Sicherheit und Zuverlässigkeit stellen. Sie wird eingesetzt, um bestehende Systeme flexibel und skalierbar zu erweitern, ohne dass zusätzliche Stromversorgungen oder externe Netzanschlüsse erforderlich sind. Die modulare Bauweise ermöglicht eine anwendungsspezifische Anpassung, wobei die Anzahl der Lautsprecherkreise oder Relaiskontakte je nach Bedarf konfiguriert werden kann.

Funktionen und Ausstattung im Detail
Die Basisversion der PEU-056B wird ohne Relaiskarte ausgeliefert und bietet 8 Lautsprecherkreise. Diese können durch die Installation von bis zu drei Relaiskarten (Typ PRC-408C oder PRC-508A) auf bis zu 56 Schaltausgänge erweitert werden. Die Relaiskarten entsprechen den Normen VDE 0828 und EN 60849 und bieten eine überwachte, ausfallsichere Steuerung, was sie für sicherheitskritische Anwendungen geeignet macht.

Technik verständlich erklärt
Die PEU-056B ist eine digitale Einheit, die über ein 48,3 cm ( 19 Zoll )-Rack montiert wird und eine Höhe von 2 HE (Höheneinheiten) aufweist. Ihre Abmessungen betragen 485 mm (Breite) × 90 mm (Höhe) × 235 mm (Tiefe). Die Stromversorgung erfolgt über das PSS-224C mit 24 V DC und einem maximalen Stromverbrauch von 800 mA. Der NF-Ausgangspegel beträgt 0 dB / 775 mV, was für die Ansteuerung von Lautsprechern im System ausreichend ist. Die Einheit verfügt über drei Modulschächte, in die die Relaiskarten eingesetzt werden können. Es gibt keine eigene Schnittstelle, da die Kommunikation ausschließlich über das Verbindungskabel PFK-200 zum Control Center erfolgt.

Kompatibilität und Zubehör
Die PEU-056B ist ausschließlich für das VARES-3000-System von RCS Audio-Systems konzipiert und arbeitet mit dem Control Center PSS-224C zusammen. Die Relaiskarten PRC-408C und PRC-508A sind die einzigen kompatiblen Module, die in die Modulschächte eingebaut werden können. Diese Relaiskarten sind gemäß VDE 0828 / EN 60849 zertifiziert und bieten eine überwachte Schaltfunktion, die für sicherheitskritische Systeme erforderlich ist.

Montage und Installation
Die PEU-056B ist für die Montage in einem 48,3 cm ( 19 Zoll )-Rack ausgelegt und kann direkt in das Rack eingeschoben werden. Die Installation erfordert keine zusätzlichen Werkzeuge, da die Einheit über Standard-Rackmontageelemente verfügt. Die Verbindung zum Control Center erfolgt über das PFK-200-Kabel, das an den entsprechenden Anschluss des PSS-224C angeschlossen wird. Die Relaiskarten werden in die Modulschächte eingesetzt, wobei die maximale Anzahl von drei Karten pro Einheit begrenzt ist.

Vorteile im Betrieb
Die modulare Konstruktion der PEU-056B ermöglicht eine flexible und skalierbare Systemerweiterung, ohne dass die Systemintegrität oder Sicherheit beeinträchtigt wird. Die Stromversorgung und Steuerung erfolgen über das Control Center, was die Installation vereinfacht und die Anzahl der notwendigen Netzanschlüsse reduziert. Die Verwendung von normkonformen Relaiskarten gewährleistet eine zuverlässige und überwachte Schaltfunktion, die für sicherheitskritische Anwendungen erforderlich ist. Die Einheit ist für den Einsatz in industriellen und öffentlichen Einrichtungen ausgelegt, wo eine hohe Verfügbarkeit und Zuverlässigkeit des Systems gefordert ist.

fett-Markierungen im Text: digitale Erweiterungseinheit, VARES-3000-System, Control Center PSS-224C, Relaiskarten PRC-408C/PRC-508A, VDE 0828 / EN 60849, 48,3 cm ( 19 Zoll )-Rackmontage.

Technische Daten
Systemzugehörigkeit	VARES-3000
Lautsprecherkreise	8 (bis 56 voll ausgebaut)
NF-Ausgangspegel	0 dB / 775 mV
Höheneinheiten	2 HE
Abmessungen (B x H x T)	485 x 90 x 235 mm; 2 HE
Schnittstelle	–
Modulschacht	3 Modulschächte
Stromquelle	von PSS-224 C
Stromversorgung	24 V DC / max. 800 mA
19" Rackmontage

---
