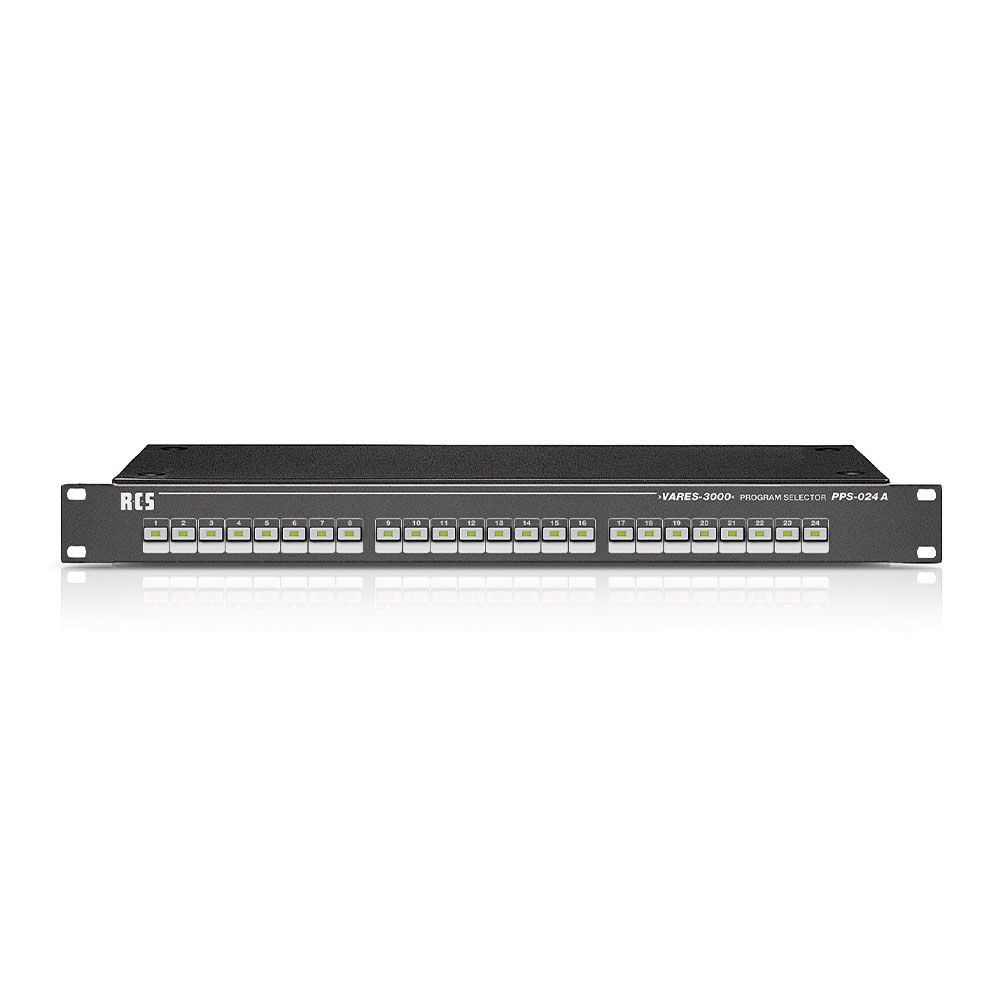

RCS Audio-Systems PPS-024 A PRO-LINE Programmschaltfeld, 1 HE, digital content_copy

Das Programmschaltfeld PPS-024A von RCS Audio-Systems ist ein digitales Steuergerät für die manuelle Bedienung von bis zu 24 unterschiedlich programmierten Hintergrundmusikzonen in ELA-Anlagen. Es dient als Wandhalter im 48,3 cm ( 19 Zoll )-Rackformat und ermöglicht die individuelle oder gruppenweise Schaltung der Zonen, wobei jede Taste direkt einem Relais im Control-Center zugeordnet werden kann. Die Konfiguration der Tasten erfolgt über die PC-Software ConfigV3000, wodurch sowohl Einzelkreise als auch Gruppen von Lautsprecherkreisen programmiert werden können.

Einsatzbereiche
Das PPS-024A ist für den Einsatz in professionellen Beschallungsanlagen konzipiert, insbesondere in Gebäuden mit mehreren Hintergrundmusikzonen, wie Bürokomplexen, Einkaufszentren oder Hotels. Es eignet sich für Anlagen, die auf Basis des VARES-3000-Systems aufgebaut sind, und bietet eine flexible Steuerungsmöglichkeit direkt am Rack. Die Möglichkeit, bis zu drei PPS-024A-Felder gleichzeitig am Control-Center zu betreiben, erhöht die Skalierbarkeit und ermöglicht eine zentrale Steuerung großer Anlagen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 24 Tasten, die jeweils einer Zone oder einer Gruppe von Zonen zugeordnet werden können. Die Zuordnung erfolgt über die Software ConfigV3000, die auch die Gruppierung und individuelle Programmierung der Tasten ermöglicht. Die Stromversorgung erfolgt über das externe Buskabel PFK-200, das eine Spannung von 5V liefert. Die Stromaufnahme beträgt 7 mA, wenn alle Tasten ausgeschaltet sind, und 20 mA, wenn alle Tasten aktiviert sind. Diese Werte liegen im typischen Bereich für digitale Steuergeräte und gewährleisten eine effiziente Energieverwendung.

Technik verständlich erklärt
Das PPS-024A wird über einen 26-poligen Pfostenverbinder am SLAVE-Port der Zentraleinheit PSS-224C angeschlossen. Dieser Anschluss ermöglicht die Kommunikation mit dem Control-Center und die Übertragung der Schaltbefehle. Die Einbauhöhe beträgt 1 HE, die Abmessungen sind 483 mm (B) x 45 mm (H) x 185 mm (T), und die erforderliche Rackeinbautiefe beträgt 200 mm. Das Gerät wiegt 2,3 kg und ist für die Montage in Standard-48,3 cm ( 19 Zoll )-Racks ausgelegt.

Kompatibilität und Zubehör
Das PPS-024A ist Teil des VARES-3000-Systems und kann mit weiteren Komponenten wie dem Busmodul PBC-400B kombiniert werden. Dieses Modul ermöglicht den ortsunabhängigen Einsatz, z. B. in abgesetzten Technikräumen oder in anderen Gebäudeteilen, indem es das Gerät über den VARES-3000-Bus anbindet. Die Verbindung erfolgt über die Bus-Anschlussdose PBA-300A und das Anschlusskabel PMC-003. Die Busverbindung kann optional über die Software ConfigV3000 überwacht werden, um die Betriebssicherheit zu erhöhen.

Montage und Installation
Die Montage erfolgt in einem 48,3 cm ( 19 Zoll )-Rack mit einer Einbautiefe von mindestens 200 mm. Die Installation ist einfach, da das Gerät über das Verbindungskabel PFK-200 direkt an den SLAVE-Anschluss der Zentraleinheit angeschlossen wird. Bei Verwendung des Busmoduls PBC-400B ist eine zusätzliche Verbindung über die Busdose PBA-300A und das Kabel PMC-003 erforderlich.

Vorteile im Betrieb
Das PPS-024A bietet eine klare, übersichtliche Bedienung mit 24 Tasten, die individuell konfiguriert werden können. Die Möglichkeit, bis zu drei Panels gleichzeitig zu betreiben, erhöht die Flexibilität bei der Steuerung großer Anlagen. Die Integration in das VARES-3000-System gewährleistet eine hohe Kompatibilität und Zuverlässigkeit. Die Überwachung der Busverbindung über die Software ConfigV3000 ermöglicht eine proaktive Fehlererkennung und erhöht die Betriebssicherheit. Das Gerät ist für den Einsatz in professionellen Anlagen konzipiert und entspricht den Normen EN 54-16, VDE 0833-4, VDE 0828 und DIN EN 50849.

Technische Daten
Stromversorgung	über ext. Buskabel PFK-200 (5V)
Stromaufnahme alle Tasten ein	20mA
Einbautiefe	200 mm
Höheneinheiten	1 HE
Bedienelemente	24 Tasten
Abmessungen (B x H x T)	485 x 45 x 175 mm; 1 HE
Anschlussstecker „SLAVE IN“	Pfostenverbinder 26-pol.
Stromaufnahme alle Tasten aus	7mA
Systemzugehörigkeit	VARES-3000
19" Rackmontage

---
