RCS Audio-Systems PRC-008 C PRO-LINE Relaiskarte, 8-fach, digital content_copy

Die Relaiskarte PRC-008C von RCS Audio-Systems ist ein Bauteil für professionelle Beschallungssysteme, speziell konzipiert für den Einsatz in ELA- und Beschallungssystemen. Sie dient der gezielten Steuerung von bis zu acht Lautsprecherlinien und ermöglicht das Zu- oder Abschalten einzelner Zonen. Die Karte ist Teil des VARES-3000-Systems und eignet sich insbesondere für sicherheitsrelevante Anwendungen, wie Notfall-Priorisierung oder flexible Signalverteilung in großen Installationen. Die robuste Ausführung gewährleistet einen zuverlässigen Betrieb in Dauerbetriebsumgebungen.

Einsatzbereiche
Die Relaiskarte ist für den Einsatz in professionellen Anlagen vorgesehen, bei denen eine präzise und zuverlässige Schaltung mehrerer Lautsprecherkreise erforderlich ist. Sie wird häufig in ELA-Systemen (Elektronische Lautsprecheranlagen) eingesetzt, wo eine zentrale Steuerung von Zonen notwendig ist. Die Funktion als Notfall-Bypass ermöglicht es, bei Störungen oder Notfällen bestimmte Zonen schnell und unabhängig von der Hauptsteuerung zu aktivieren. Die Karte ist auch für flexible Signalverteilung in großen Gebäuden oder Industrieanlagen geeignet, wo eine modulare und skalierbare Lösung benötigt wird.

Funktionen und Ausstattung im Detail

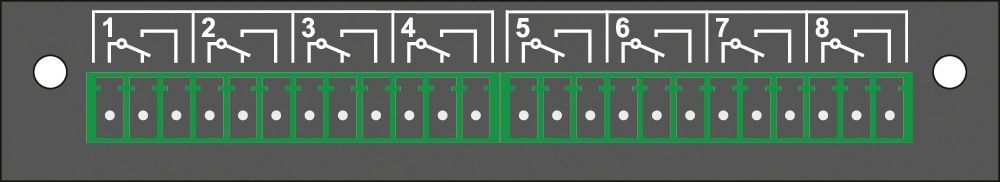

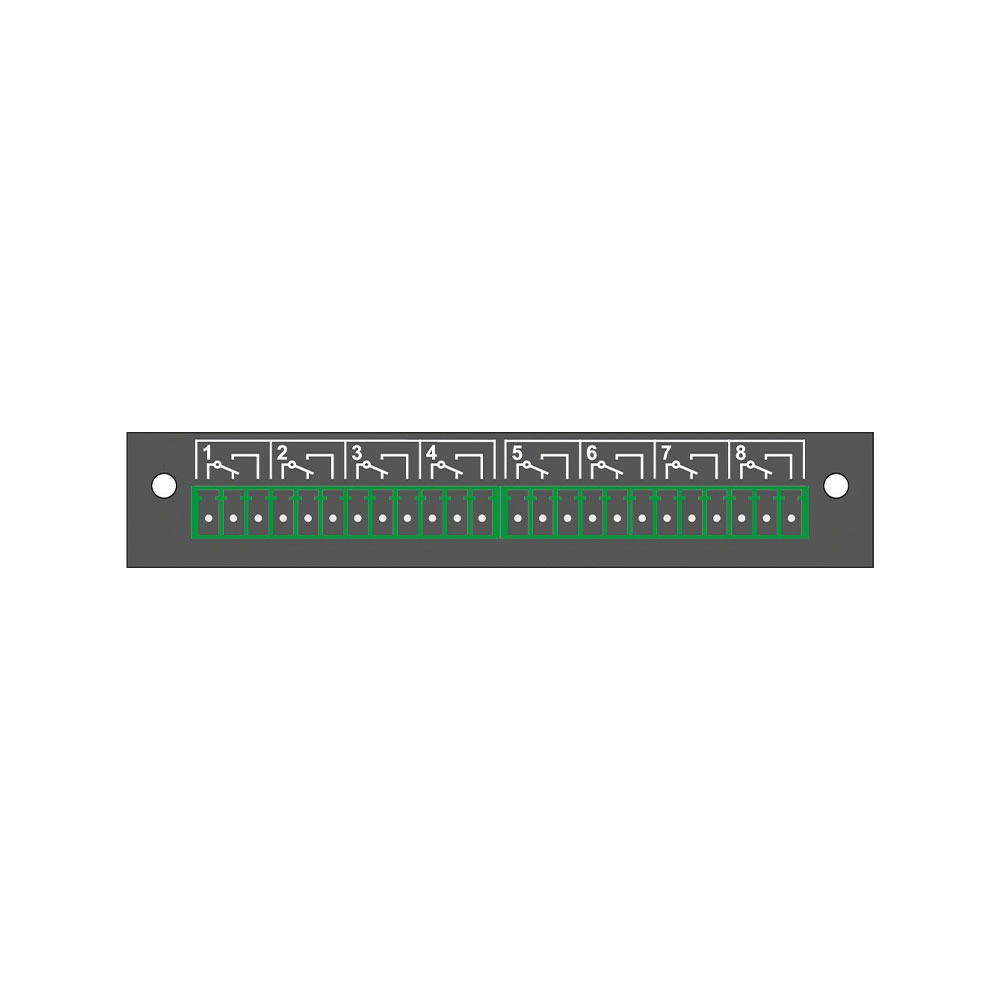

Die Karte verfügt über acht Relais, die jeweils einen Lautsprecherkreis steuern. Die Kontakte der Relais bestehen aus AgCdO (Silber-Kadmiumoxid), einem Material, das speziell für das Schalten von mittleren induktiven Lasten bis zu 600 VA ausgelegt ist. Diese Materialkombination sorgt für eine hohe Kontaktbeständigkeit und eine lange Lebensdauer, auch bei häufiger Schaltlast. Die Kontaktkonfiguration umfasst Arbeits- und Ruhekontakte (NO/NC), was eine flexible Verdrahtung ermöglicht.

Ein besonderes Merkmal ist die interne Brückungsmöglichkeit der Arbeits- und Ruhekontakte über Jumper. Diese Funktion vereinfacht die Verdrahtung und reduziert den Installationsaufwand, da komplexe Zonenschaltungen effizienter realisiert werden können. Die Brückung erfolgt direkt auf der Karte, ohne zusätzliche externe Verbindungen.

Technik verständlich erklärt
Die Relaiskarte arbeitet als elektronischer Schalter, der über ein Steuersignal aktiviert wird. Bei aktiviertem Signal schließt das Relais den Kontakt und schaltet die entsprechende Lautsprecherlinie ein. Die Schaltleistung von bis zu 600 VA ist ausreichend für typische Lautsprecherlasten in professionellen Anlagen. Die Verwendung von AgCdO-Kontakten sorgt dafür, dass die Kontakte auch bei häufigem Schalten nicht schnell verschleißen oder oxidieren, was die Zuverlässigkeit erhöht. Die interne Brückung über Jumper ermöglicht es, beispielsweise den Arbeitskontakt mit dem Ruhekontakt zu verbinden, sodass bei einem Schaltvorgang ein kontinuierlicher Stromfluss gewährleistet bleibt – nützlich bei Notfall- oder Bypass-Funktionen.

Kompatibilität und Zubehör
Die Relaiskarte ist speziell für das VARES-3000-System entwickelt und kann in diesem Systemumfeld eingesetzt werden. Die Montage erfolgt in Steuergehäuse, Rack oder Schaltschrank, wobei die Abmessungen (100 x 55 x 15 mm) eine kompakte Integration in bestehende Systeme ermöglichen. Die Karte ist nicht für den Einsatz in nicht-kompatiblen Systemen vorgesehen, da die Steuerungsschnittstelle spezifisch auf das VARES-3000-System abgestimmt ist.

Montage und Installation

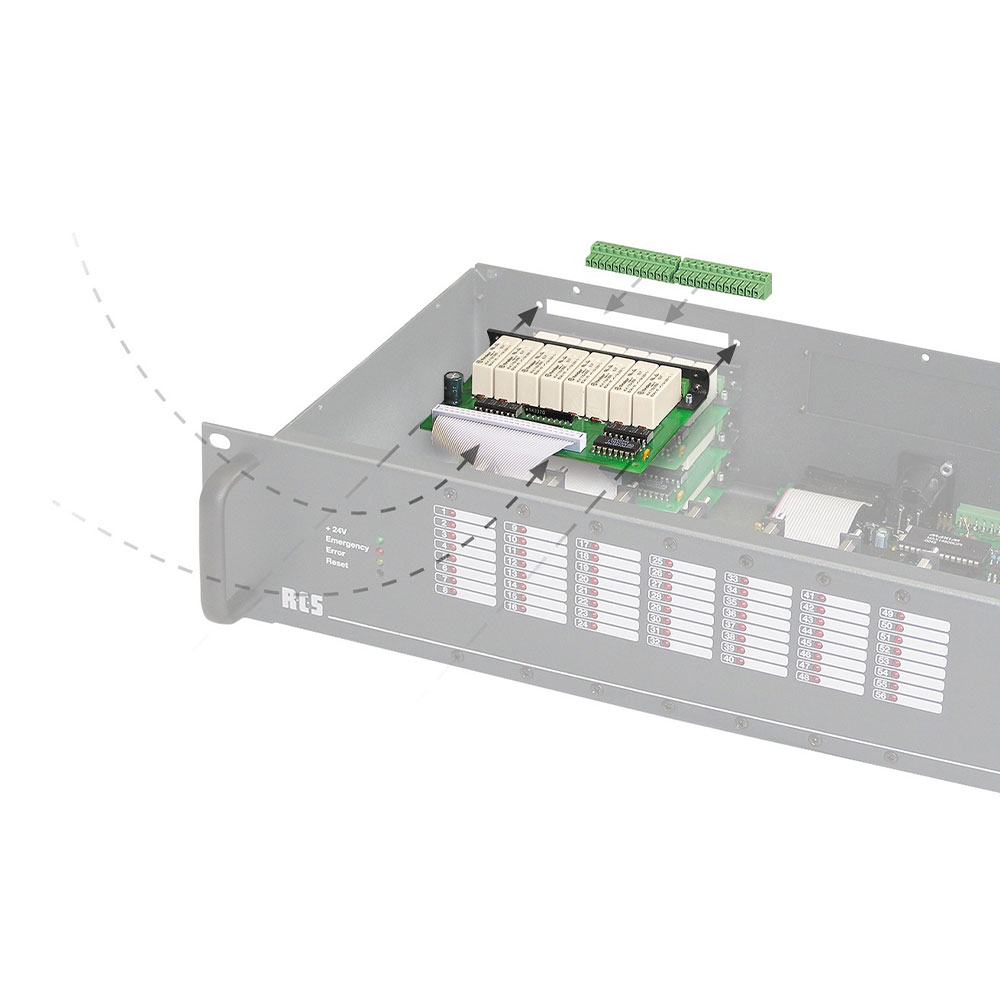

Die Montage erfolgt in einem geeigneten Gehäuse, wie einem Steuergehäuse, Rack oder Schaltschrank. Die Karte wird mittels Montagebohrungen oder Schraubanschlusspunkten befestigt. Die Verdrahtung erfolgt über die Anschlussklemmen an der Karte. Die interne Brückung über Jumper kann je nach Anwendungsfall vorgenommen werden, um die Verdrahtung zu vereinfachen. Die Kurzanleitung im Lieferumfang enthält eine Anschlussübersicht, die die korrekte Verdrahtung unterstützt.

Vorteile im Betrieb
Die Relaiskarte bietet eine zuverlässige und präzise Steuerung von bis zu acht Lautsprecherkreisen. Die Verwendung von hochwertigen AgCdO-Kontakten sorgt für eine lange Lebensdauer und hohe Kontaktbeständigkeit, auch bei häufiger Schaltlast. Die interne Brückungsmöglichkeit reduziert den Installationsaufwand und ermöglicht eine effiziente Realisierung komplexer Zonenschaltungen. Die robuste Ausführung macht die Karte für den Dauerbetrieb in professionellen Anlagen geeignet. Die Integration in das VARES-3000-System gewährleistet eine kompatible und standardisierte Steuerung.

Lieferumfang
Der Lieferumfang umfasst die Relaiskarte für 8 Lautsprecherlinien, ein Jumper-Set zur internen Brückung und eine Kurzanleitung mit Anschlussübersicht. Diese Elemente sind ausreichend, um die Karte in das System zu integrieren und zu installieren.

Technische Daten
Abmessungen (B x H x T)	100 x 55 x 15 mm
Systemzugehörigkeit	VARES-3000

---
