RCS Audio-Systems PRC-308 C PRO-LINE Relaiskarte für Sonderfunktionen digital content_copy

Die programmierbare Relaiskarte vom Typ PRC-308C von RCS Audio-Systems ist ein Bauteil für ELA- und Kommunikationssysteme, insbesondere für die VARES-3000-Systemfamilie. Sie dient der Erweiterung der Steuerungs- und Signalfunktionen in sicherheitsrelevanten Anwendungen, wo Alarmierung, Fehlererkennung oder Pflichtrufschaltungen erforderlich sind. Die Karte ermöglicht die individuelle Programmierung von acht Relais, wodurch sie flexibel in unterschiedlichen Systemkonfigurationen eingesetzt werden kann.

Einsatzbereiche
Die Relaiskarte ist für den Einsatz in sicherheitskritischen Umgebungen konzipiert, beispielsweise in Industrieanlagen, Verwaltungsgebäuden oder Einrichtungen mit Notruf- und Alarmsystemen. Sie unterstützt Funktionen wie Alarmmeldungen, Störungsanzeigen oder die Auslösung von Pflichtrufen. Die Möglichkeit, Relais als Notstromrelais zu konfigurieren, sorgt dafür, dass kritische Funktionen auch im Falle eines Netzausfalls weiterhin verfügbar bleiben. Die direkte Steuerung von Direktrelais über Tasten an Sprechstellen ermöglicht eine schnelle und gezielte Reaktion auf Ereignisse.

Funktionen und Ausstattung im Detail

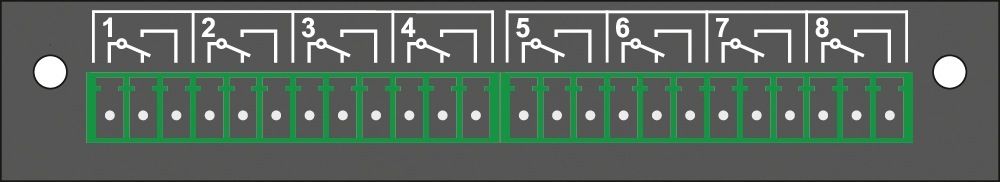

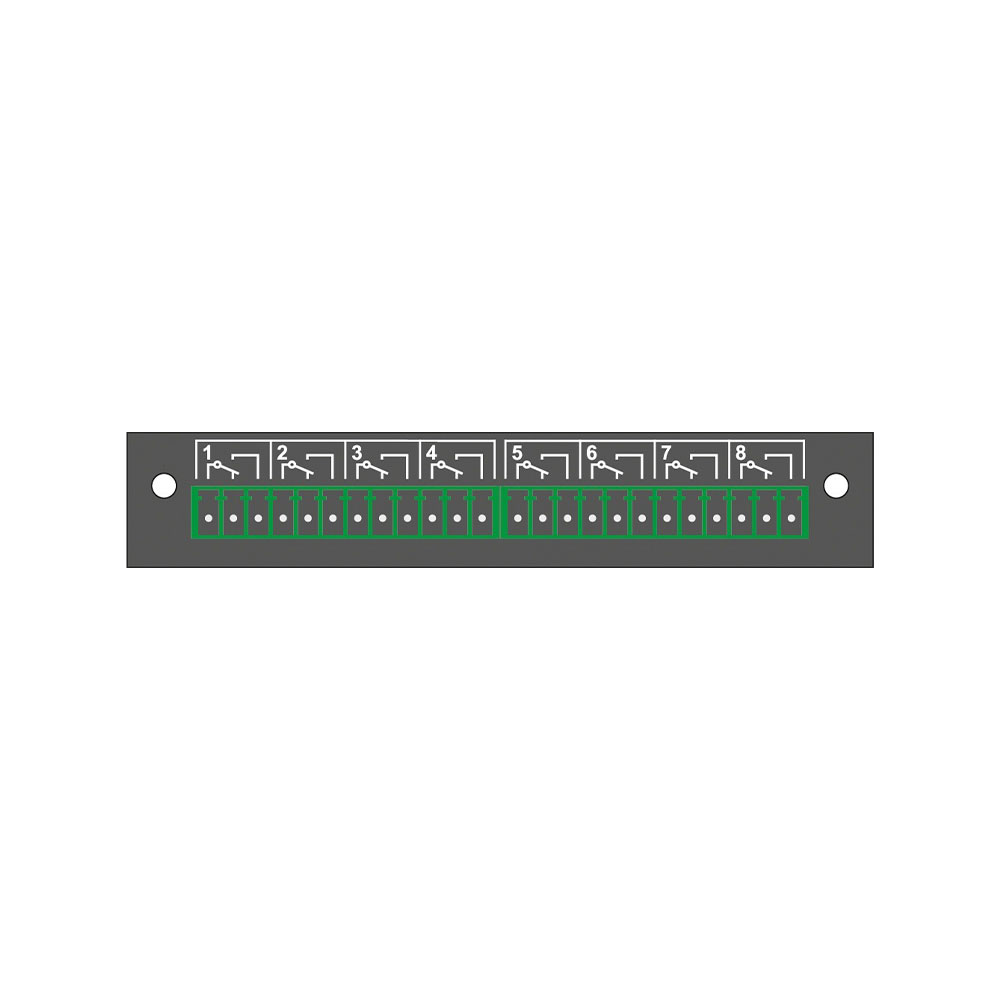

Jedes der acht Relais kann individuell programmiert werden, um spezifische Funktionen wie Alarm, Fehler oder Pflichtruf auszulösen. Die Programmierung erfolgt über die Systemsoftware, wodurch eine flexible Logikgestaltung möglich ist. Die Anzeige des aktuellen Relaiszustands im Systemdisplay erleichtert die Überwachung und Wartung, da der Betriebszustand jederzeit sichtbar ist. Die Karte kann in Systemen mit bis zu zwei Relaiskarten parallel betrieben werden, was die Steuerungskapazität erweitert.

Technik verständlich erklärt
Die Relaiskarte arbeitet digital und ist für die Integration in bestehende ELA-Systeme ausgelegt. Die Betriebsart kann über Jumper wahlweise als Sonderfunktionseinheit oder als Verstärker-Pflichtrufkarte eingestellt werden. Dies erlaubt eine anwendungsspezifische Anpassung, ohne dass zusätzliche Hardware benötigt wird. Die Karte ist kompakt ausgeführt mit den Abmessungen 100 x 45 x 10 mm und passt somit in standardisierte Systemgehäuse der VARES-3000-Serie. Die Steuerung erfolgt über digitale Signale, die über die Systembusverbindung übertragen werden.

Kompatibilität und Zubehör
Die Relaiskarte ist speziell für die VARES-3000-Systemfamilie entwickelt und kann in Systemen mit bis zu zwei Karten gleichzeitig integriert werden. Die Betriebsart wird über Jumper festgelegt, wodurch die Karte entweder als allgemeine Sonderfunktionseinheit oder als spezifische Verstärker-Pflichtrufkarte fungieren kann.

Montage und Installation

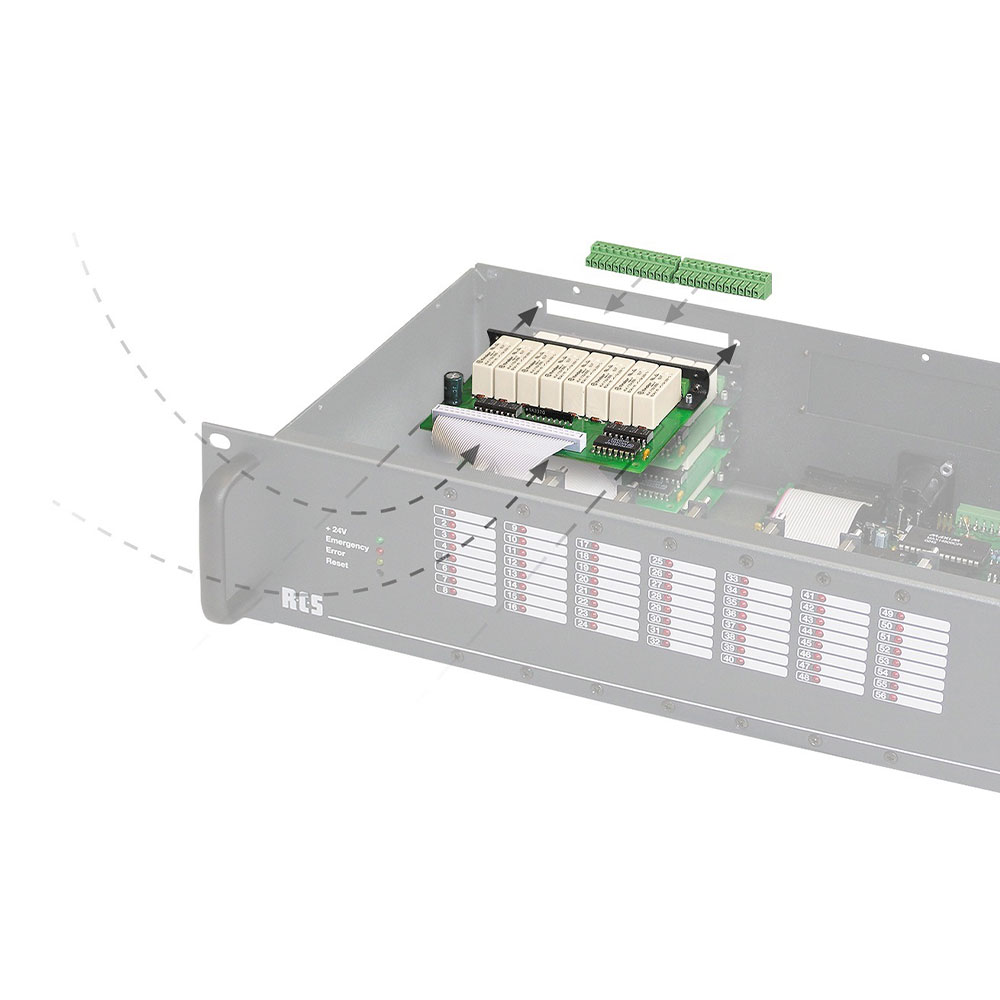

Die Montage erfolgt in das Systemgehäuse der VARES-3000-Plattform, wobei die Karte in die vorgesehenen Steckplätze eingesetzt wird. Die Konfiguration der Relaisfunktionen erfolgt über die Systemsoftware, wodurch keine zusätzlichen Werkzeuge oder Hardware-Modifikationen erforderlich sind. Die Jumper-Einstellung zur Auswahl der Betriebsart erfolgt direkt auf der Karte und ist somit bei der Installation zu berücksichtigen.

Vorteile im Betrieb
Die individuelle Programmierbarkeit der Relais ermöglicht eine maßgeschneiderte Anpassung an spezifische Anforderungen. Die Anzeige des Relaiszustands im Display verbessert die Transparenz und erleichtert die Wartung. Die Möglichkeit, bis zu zwei Karten pro System zu integrieren, erhöht die Steuerungskapazität ohne zusätzliche Systemkomponenten. Die Funktion als Notstromrelais sorgt für eine erhöhte Verfügbarkeit kritischer Funktionen auch bei Stromausfall.

Technische Daten
Systemzugehörigkeit	VARES-3000
Abmessungen (B x H x T)	100 x 45 x 10 mm

---
