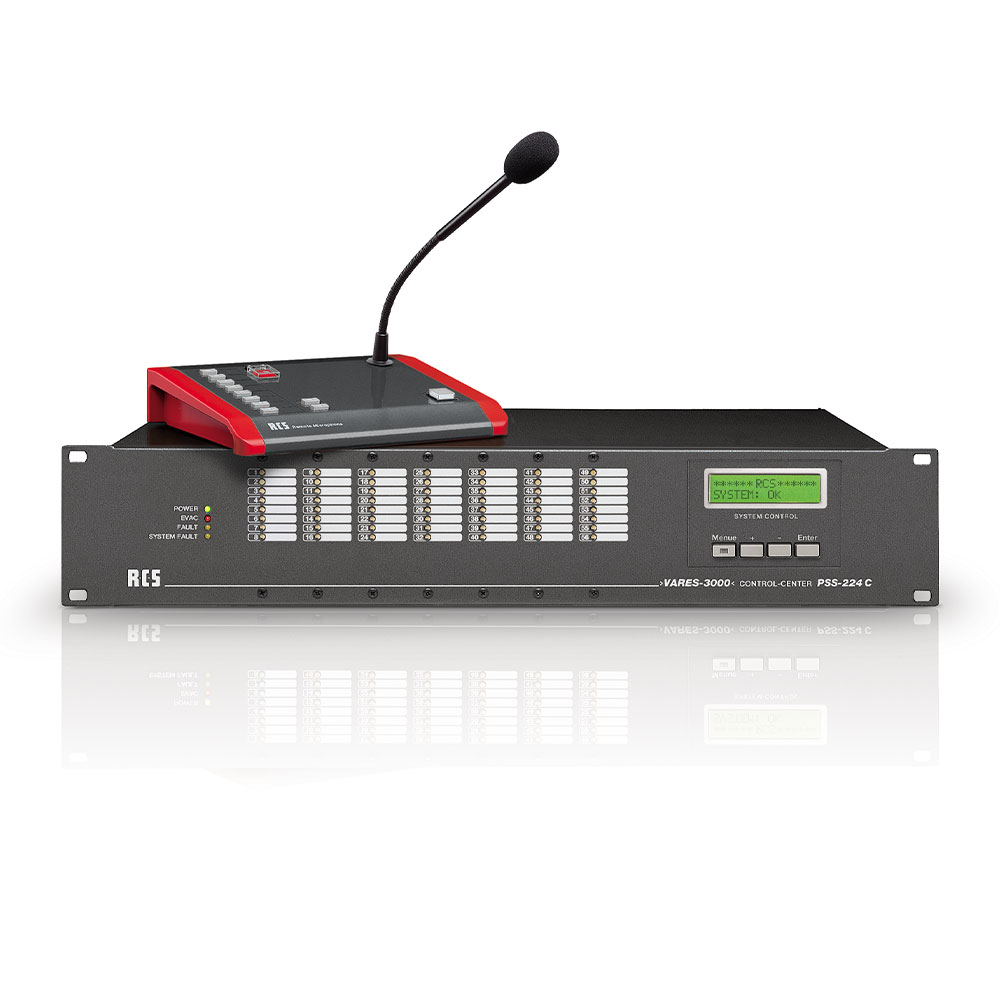

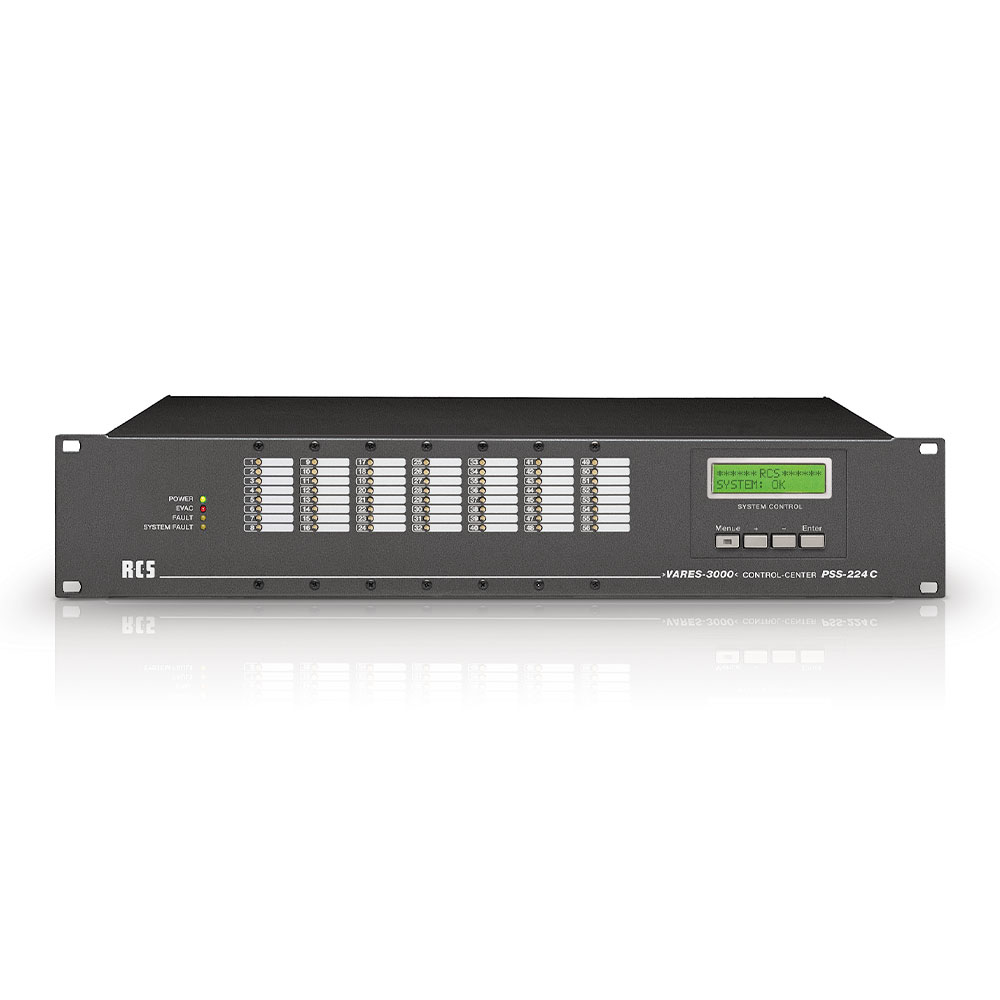

RCS Audio-Systems PSS-224 C VARES-3000 Audio- und Alarmierungsmanagement, 2 HE, digital content_copy

Das digitale Control Center PSS-224C von RCS Audio-Systems ist das zentrale Steuerelement des VARES-3000-Systems und dient der zuverlässigen Steuerung von Audio- und Alarmfunktionen in komplexen Beschallungsanlagen. Es ist speziell für sicherheitskritische Anwendungen wie Bahnhöfe, Industrieanlagen, Flughäfen oder öffentliche Gebäude konzipiert. Das Gerät übernimmt die zentrale Verwaltung von Lautsprecherlinien und Schaltkontakten und ermöglicht eine flexible, modulare Erweiterung bis zu 224 Kanälen in 8er-Schritten. Die Systemzugehörigkeit zum VARES-3000 gewährleistet eine vollständige Integration aller Komponenten und eine zentrale Programmierung über die PC-Software ConfigV3000.

Einsatzbereiche
Das PSS-224C ist für den Einsatz in sicherheitsrelevanten Elektro- und Alarmierungsanlagen (ELA) ausgelegt. Es eignet sich besonders in Umgebungen, in denen eine zuverlässige und zeitgenaue Alarmierung sowie eine flexible Steuerung von Beschallungssystemen erforderlich sind. Die modulare Architektur ermöglicht eine projektbezogene Anpassung an unterschiedliche Anforderungen, sei es in der öffentlichen Verwaltung, im Verkehrsbereich oder in der Industrie.

Funktionen und Ausstattung im Detail
Das Control Center verfügt über 3 Modulschächte, die für die Einbau von optionalen Funktionsmodulen wie Display- und Tastenmodul, Text- und Gongmodul, Mess- und Überwachungsmodul oder Audio-Routing-Modul genutzt werden können. Die Standardausstattung umfasst 10 potenzialgetrennte Eingänge, wovon 8 überwacht sind. Diese Eingänge ermöglichen die Remote-Steuerung und die Integration externer Sensoren oder Schaltgeräte. Zusätzlich können über das optionale Modul PIC-208B acht weitere Eingänge hinzugefügt werden.

Technik verständlich erklärt
Das Gerät wird über eine 24 V DC-Stromversorgung betrieben, wobei die Stromquelle entweder ein Schaltnetzteil oder ein Akku sein kann. Die Stromaufnahme beträgt maximal 800 mA. Die Audio-Schnittstellen bestehen aus einem symmetrischen, erdfreien Audioeingang und einem symmetrischen, erdfreien Audioausgang, wobei der NF-Ausgangspegel bei 0 dB / 775 mV liegt. Diese Konfiguration sorgt für eine hohe Signalqualität und minimiert Störungen. Die Kommunikation erfolgt über einen RS485-Bus, der die Verbindung zu weiteren Systemkomponenten ermöglicht.

Kompatibilität und Zubehör
Das PSS-224C ist mit bis zu drei Erweiterungseinheiten PEU-056B kombinierbar, wodurch sich die Anzahl der steuerbaren Lautsprecherlinien oder Schaltkontakte auf maximal 224 erhöhen lässt. Die Erweiterungseinheiten werden über das Verbindungskabel PFK-200 angeschlossen. Die Relaiskarten PRC-008C, PRC-308C, PRC-408C und PRC-508A sind kompatibel, wobei die überwachten Varianten PRC-408C und PRC-508A gemäß VDE 0828 / EN 60849 die Verstärker- und Lautsprecherüberwachung ermöglichen.

Montage und Installation
Das Control Center ist für die 48,3 cm ( 19 Zoll )-Rackmontage ausgelegt und nimmt 2 HE ein. Die Abmessungen betragen 483 x 89 x 270 mm. Die Installation erfolgt in einem Standard-Rack, wobei die Stromversorgung über das Schaltnetzteil oder einen Akku erfolgt. Die Verkabelung der Eingänge, Ausgänge und des RS485-Busses erfolgt über die entsprechenden Buchsen an der Rückseite des Geräts.

Vorteile im Betrieb
Die interne Quarzuhr ermöglicht zeitgesteuerte Abläufe und Überwachungsintervalle. Optional kann sie über das DCF-Busmodul PRR-077-B synchronisiert werden, oder das System wird über eine Hauptuhr PTC-240B gesteuert. Ein Pflichtrufausgang 24 V / 2 A und ein Relais 0 für Sonderfunktionen wie Fehler- oder Alarmmeldungen sind integriert. Die Überwachung aller Systemkomponenten erfolgt gemäß VDE 0828 / EN 60849, was die Zuverlässigkeit und Sicherheit des Systems gewährleistet. Die Anschluss- und Überwachungsmöglichkeit von bis zu 128 Endstufen mit dem Modul PHM-802B erweitert die Funktionalität für große Anlagen.

Systemzertifizierung
Das VARES-3000-System ist systemzertifiziert nach EN 54-16, was die Einhaltung der Normen für Alarmierungs- und Rettungssysteme in Europa bestätigt. Die Konformität mit VDE 0833-4, VDE 0828 und DIN EN 50849 sichert die Zuverlässigkeit und Sicherheit in sicherheitskritischen Anwendungen.

Anzeige und Statusüberwachung
Die Statusanzeige erfolgt über 56 LEDs und eine zusätzliche Statusanzeige-LED, die den Betriebszustand der einzelnen Kanäle und des Gesamtsystems visuell anzeigen. Dies erleichtert die Diagnose und Wartung im Betrieb.

Programmierung und Steuerung
Die Programmierung erfolgt über die PC-Software ConfigV3000, die alle Komponenten des VARES-3000-Systems zentral verwaltet. Dies ermöglicht eine einfache Konfiguration, Wartung und Überwachung des gesamten Systems.

Technische Daten
Höheneinheiten	2 HE
Stromversorgung	24 V DC / max. 800 mA
Lautsprecherkreise	8 (bis 56 voll ausgebaut)
Abmessungen (B x H x T)	485 x 90 x 235 mm; 2 HE
Stromquelle	Schaltnetzteil / Akku
NF-Ausgangspegel	0 dB / 775 mV
Modulschacht	3 Modulschächte
Anzeige	56 LEDs, Statusanzeige-LED
Systemzugehörigkeit	VARES-3000
Schnittstelle	RS485-Bus
19" Rackmontage

---
