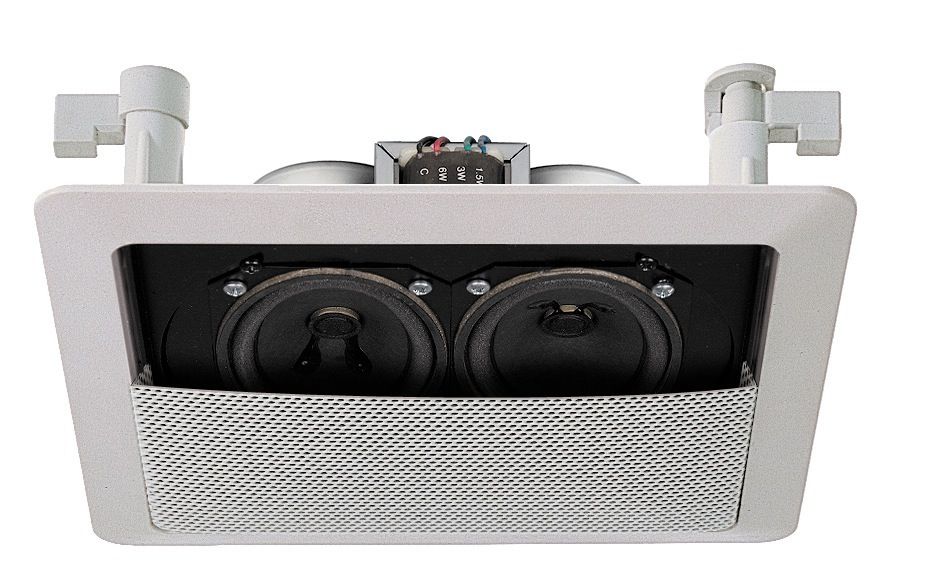

RCS Audio-Systems SC-520 AB A/B-Einbaulautsprecher, quadratisch, 2x 15/10 W, 100 V, weiß content_copy

Der SC-520 AB von RCS Audio-Systems ist ein A/B-Einbaulautsprecher für sicherheitsrelevante Sprachalarmanlagen, der gemäß DIN EN 60849 / VDE 0828 die erforderliche redundante Beschallung ermöglicht. Er verfügt über zwei 10,2 cm ( 4 Zoll ) x 6,3 cm ( 2,5 Zoll )-Oval-Breitbandlautsprecher und zwei 100-V-Übertrager in einem Gehäuse, wodurch eine platzsparende und technisch sichere A/B-Aufteilung realisiert wird. Diese Konstruktion ist besonders für öffentliche Gebäude, Bildungseinrichtungen, Flughäfen und Einkaufszentren geeignet, wo eine zuverlässige Alarmierung im Notfall entscheidend ist.

Einsatzbereiche
Der Lautsprecher ist für den Einsatz in Innenräumen konzipiert, insbesondere in Räumen mit hohen Anforderungen an die Sicherheit und die Akustik. Die integrierte A/B-Verkabelung ermöglicht eine redundante Signalübertragung, sodass im Falle eines Defekts an einem der beiden Kanäle der andere weiterhin funktioniert. Dies ist entscheidend für die Einhaltung von Normen in sicherheitskritischen Anlagen. Die robuste Bauweise macht ihn auch für Bereiche mit erhöhtem Diebstahlrisiko geeignet.

Funktionen und Ausstattung im Detail
Der SC-520 AB ist mit einem Schnellspann-Verschlusssystem ausgestattet, das eine werkzeugarme Montage in verschiedenen Deckentypen, einschließlich Gipskarton, ermöglicht. Die Montage erfolgt durch ein Einbaurahmen aus hochwertigem Kunststoff und einem Lochblech aus beschichtetem Stahl, was eine diebstahlsichere Konstruktion gewährleistet. Das äußere Design ist dezent gehalten, mit einer Randhöhe von etwa 2 mm, sodass der Lautsprecher optisch gut in die Decke integriert ist.

Technik verständlich erklärt
Der Lautsprecher arbeitet im 100-V-Netzwerk, einem Standard für professionelle Beschallungsanlagen, der eine lange Leitungsführung ohne Signalverlust ermöglicht. Die Nennbelastbarkeit beträgt 2 x 10 W (Programmleistung), wobei eine maximale Leistung von 15 W pro Kanal möglich ist. Die Anpassungen bei 100 V sind mit 2 x 10/5/2,5 W ausgeführt, was eine flexible Anpassung an verschiedene Leistungsanforderungen erlaubt. Die Impedanz beträgt 8 Ohm, was für die Verwendung mit Standard-Verstärkern und -Netzwerken geeignet ist. Der Frequenzbereich liegt bei 90 – 16.000 Hz (±10 dB), was eine klare Wiedergabe von Sprache und Musik ermöglicht. Der Schalldruckpegel beträgt 96 dB bei 1 W/1 m und 113,4 dB bei maximaler Leistung (Pmax/1 m), wobei der Maximalwert bei 182 Hz gemessen wurde. Der Abstrahlwinkel beträgt 180° (-6 dB bei 1 kHz), was eine gleichmäßige Abstrahlung in einem weiten Bereich gewährleistet.

Kompatibilität und Zubehör
Der SC-520 AB ist in verschiedenen Ausführungen erhältlich: Die Feuchtraum-Ausführung (FI-100) bietet eine spezielle Imprägnierung der Chassis und Übertrager für den Einsatz in feuchten Umgebungen. Die Brandschutzvariante (BS-5839) verfügt über eine Keramikklemme, eine Thermosicherung und feuerfestes Kabel, um die Anforderungen an Brandschutzanlagen zu erfüllen. Eine individuelle RAL-Sonderlackierung ist auf Anfrage möglich, um die Farbgestaltung an die Umgebung anzupassen. Zusätzlich ist eine Einbauzarge (EZ-120) verfügbar, die für den Einbau in Ziegel-, Beton- oder andere massive Decken geeignet ist.

Montage und Installation
Die Montage erfolgt durch den Einbau in einen quadratischen Deckenausschnitt mit einer Seitenlänge von 185 mm ±5 mm. Das Außenmaß des Lautsprechers beträgt 220 mm, die Einbautiefe 70 mm. Das Schnellspann-System passt sich an verschiedene Deckendicken an und ermöglicht eine schnelle und sichere Befestigung ohne Werkzeug.

Vorteile im Betrieb
Der SC-520 AB bietet eine hohe Zuverlässigkeit durch die redundante A/B-Struktur, eine einfache Installation dank des Schnellspann-Systems und eine lange Lebensdauer durch die robuste Konstruktion. Die dezenten äußeren Abmessungen sorgen für eine unauffällige Integration in die Architektur. Die hohe Schalldruckleistung gewährleistet eine klare und verständliche Sprachübertragung, auch in größeren Räumen. Die Verfügbarkeit verschiedener Ausführungen (Feuchtraum, Brandschutz, Sonderlackierung) erweitert die Einsatzmöglichkeiten in unterschiedlichen Umgebungen.

Technische Daten
Abstrahlwinkel (-6dB, 1 kHz)	180°
Anpassungen bei 100 V	2 x 10/5/2,5 W
Lautsprecher	2 St. 4" x 2,5"
Schalldruck (SPL) Pmax/1 m	113,4 dB @182Hz
Einbautiefe	70 mm
Nennbelastbarkeit (Programm)	2 x 10 (15) W
Form	eckig
Abmessungen Ø	220 mm
Deckenausschnitt, quadratisch	185 x 185 mm ±5 mm
Schalldruck (SPL) 1 W/1 m	96 dB
Frequenzbereich (±10dB)	90 – 16.000 Hz
Farbe	weiß
Impedanz	8 Ohm

---
