RCS Audio-Systems VLA-120C Kleinzentrale VARIO-LINE (5-LS Linien, 120 Watt sinus, 3 HE) content_copy

Der VLA-120C von RCS Audio-Systems ist ein professioneller Verstärker und Steuerungseinheit für Sprach- und Durchsageanlagen. Er dient als zentrale Einheit in Beschallungssystemen, die eine gezielte Ansteuerung von bis zu fünf Lautsprecherkreisen sowie einen zentralen „All-Call“-Modus erfordern, bei dem alle Zonen gleichzeitig aktiviert werden. Die Einheit ist für den Einsatz in Schulen, öffentlichen Einrichtungen, Industrie- und Veranstaltungsbereichen konzipiert, wo eine flexible und zuverlässige Kommunikation erforderlich ist. Jede der fünf Lautsprecherlinien kann individuell geschaltet und in der Lautstärke gestuft geregelt werden, was eine präzise Zoneneinteilung ermöglicht.

Einsatzbereiche
Der VLA-120C eignet sich für Anwendungen, bei denen eine zentrale Steuerung mehrerer Beschallungszonen notwendig ist. Er wird häufig in Schulen, Krankenhäusern, Verwaltungsgebäuden oder industriellen Produktionsstätten eingesetzt, wo gezielte Durchsagen, Alarme oder Informationsübertragungen über verschiedene Bereiche erfolgen müssen. Die Möglichkeit, einen All-Call zu aktivieren, macht ihn besonders für Notfallsituationen oder allgemeine Mitteilungen geeignet. Die Kompatibilität mit digitalen Sprechstellen wie der VLM-105 und VLM-205 ermöglicht eine Fernbedienung der Lautsprecherkreise, wodurch die Anlage auch von entfernten Standorten aus gesteuert werden kann.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über drei MIC/LINE-Kombieingänge, die mit schaltbarer Phantomspeisung ausgestattet sind. Diese Eingänge unterstützen sowohl Mikrofone als auch Line-Signale und bieten Gain- und Prioritätsregelung, um die Signalqualität und die Wichtigkeit der Eingänge zu steuern. Zwei zusätzliche LINE-Eingänge erweitern die Anschlussmöglichkeiten. Ein TEL-Paging-Eingang mit Prioritätsfunktion ermöglicht die Integration von Telefonanlagen, sodass externe Anrufe direkt in die Beschallungsanlage eingebunden werden können. Die Fernbedien-MIC-Buchse erlaubt die Anbindung von externen Mikrofonen über ein unsymmetrisches Kabel.

Technik verständlich erklärt
Der Verstärker liefert eine Ausgangsleistung von 120 W RMS (maximal 180 W) und deckt einen Frequenzgang von 50 Hz bis 18.000 Hz ab, was für eine klare Sprachwiedergabe und eine ausreichende Tonqualität sorgt. Der Klirrfaktor liegt unter 1 % bei 1 kHz, was auf eine hohe Signalreinheit hinweist. Die Lautsprecherausgänge unterstützen die Spannungsarten 100 V, 70 V und 4 Ω, wobei die Ausgangsspannung in Stufen von 100 V bis 8,9 V auf fünf Zonen und einen All-Call-Modus regelbar ist. Dies ermöglicht eine flexible Anpassung an unterschiedliche Lautsprecheranlagen. Die Eingänge sind mit verschiedenen Impedanzen und Pegeln ausgestattet, um eine Vielzahl von Signalquellen zu unterstützen. Die Ausgänge REC-OUT und PRE-OUT bieten Anschlussmöglichkeiten für Aufzeichnungsgeräte oder weitere Verstärker.

Kompatibilität und Zubehör

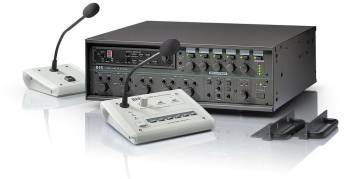

Der VLA-120C ist speziell abgestimmt auf die VARIO-LINE Sprechstellen VLM-100A, VLM-105 und VLM-205. Die VLM-105 ermöglicht die digitale Fernbedienung der Lautsprecherkreise, während die VLM-205 zusätzlich die Steuerung des Digital-Textmoduls DM-10 unterstützt. Passende digitale Mikrophon-Sprechstellen zur Fernbedienung von 5-LS-Linien und All-Call sind ebenfalls verfügbar. Ein Einschubplatz für ein Tonträgermodul erlaubt die Integration von CD-Playern oder anderen Medienquellen. Die Stromversorgung erfolgt über 230 V AC, wobei auch eine 24 V DC-Notstromversorgung unterstützt wird, um die Funktionalität im Stromausfall zu gewährleisten.

Montage und Installation

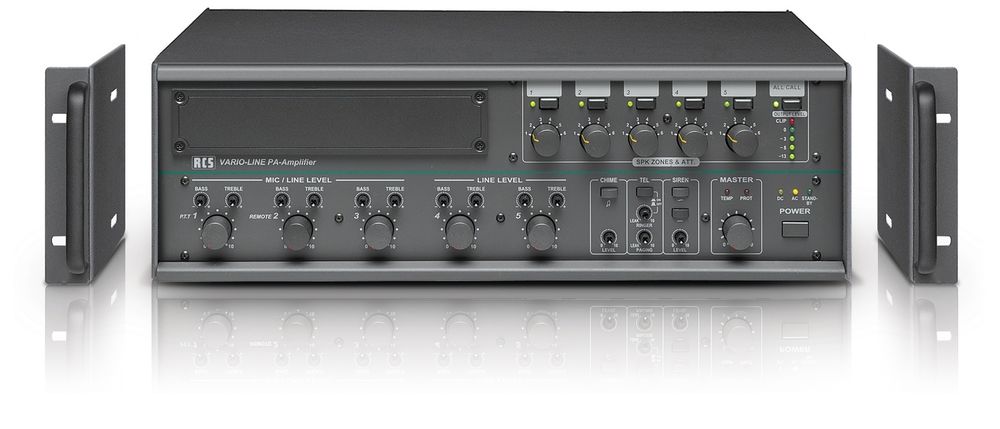

Der Verstärker ist in einem 3-HE-Gehäuse ausgeführt und hat die Abmessungen 483 x 133 x 352 mm. Er ist für den Einbau in Standard-19-Zoll-Racks konzipiert. Die Installation erfordert die Verbindung der Lautsprecherkreise über die entsprechenden Ausgänge, die Anschluss der Eingänge an Mikrofone, Line-Quellen oder Telefonanlagen sowie die Stromversorgung. Die Bedienung erfolgt über die Frontplatte, wo die Lautstärkeregelung, die Einstellung von Gong und Sirene sowie die Prioritätsfunktionen vorgenommen werden. Ein automatischer DC-Lüfter sorgt für Kühlung, wobei die Lüfterdrehzahl abhängig von der Lastreguliert wird.

Vorteile im Betrieb
Der VLA-120C bietet eine hohe Betriebssicherheit durch integrierte Schutzschaltungen gegen Überlastung, Überhitzung und Überstrom. Die einstellbaren Gong- und Sirenenfunktionen ermöglichen die Erzeugung von Warn- oder Signaltonen, die je nach Bedarf als 2- oder 4-Klang-Gong oder als konstante oder auf-abschwellende Sirene konfiguriert werden können. Die TEL-Paging-Funktion mit Priorität sorgt dafür, dass wichtige Mitteilungen auch bei laufenden anderen Signalen durchkommen. Die Kombination aus flexiblen Eingängen, zentraler Steuerung und Notstromfähigkeit macht den Verstärker zu einer robusten Lösung für professionelle Beschallungssysteme.

Lieferumfang
Der Lieferumfang umfasst den VLA-120C Verstärker, ein Netzkabel und die Bedienungsanleitung.

Allgemein
Modell	VLA-120C
Ausgangsleistung	120 W RMS
Maximale Ausgangsleistung	180 W
Frequenzgang	50 Hz – 18.000 Hz (-3 dB)
Rauschpegel MIC	>70 dB
Rauschpegel LINE	>80 dB
Klirrfaktor	<1 % bei 1 kHz
Eingänge MIC/LINE 1–3	symm. -50 dBu / -10 dBu, 5 kΩ
Eingänge LINE 4–5	unsymm. -10 dBu, 15 kΩ
TEL-Paging-Eingang	elektr. symm., -10 dBu, 10 kΩ
Fernbedien-MIC-Eingang	unsymm., -50 dBu, 5 kΩ
AMP-IN-Eingang	0 dBu, 10 kΩ, unsymm.
REC-OUT-Ausgang	0 dBu, 3 kΩ, unsymm.
PRE-OUT-Ausgang	0 dBu, 100 Ω, unsymm.
Lautsprecherausgänge	100 V / 70 V / 4 Ω
Lautstärkeregelung	in Stufen (100 V – 8,9 V) auf 5 Zonen + All-Call
Gain- und Prioritätsregelung	auf MIC 1–3
Höhen- und Tiefenregelung	auf Eingängen 1–5
Phantom-Power	zuschaltbar
Gong	2- oder 4-Klang, frontseitig regelbar
Sirene	konstant oder auf-abschwellend, frontseitig regelbar
TEL-Paging	mit Priorität, regelbar
Stromversorgung	230 V AC / 24 V DC (Notstrom)
Stromverbrauch	350 W
Sicherung	1/8–0,8 A, Rated: 1.8 A
Einschub für Tonträgermodul

---
