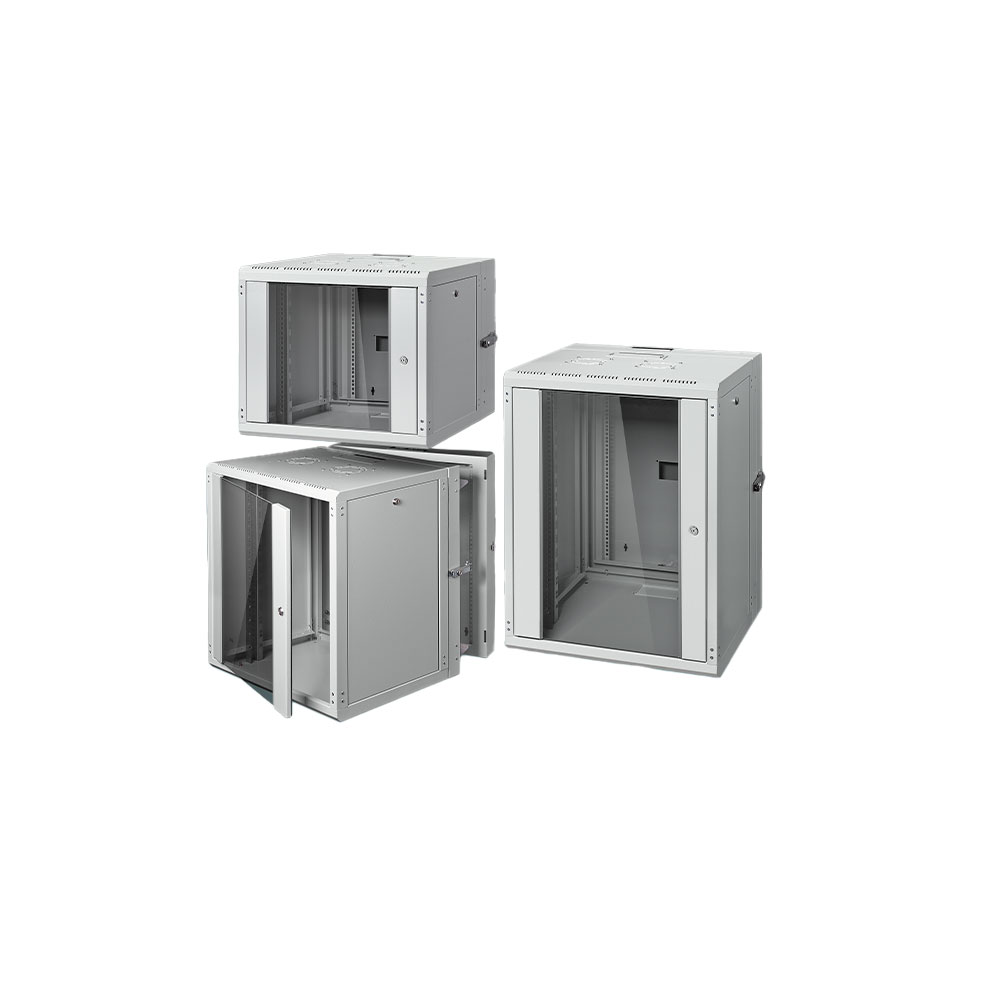

RCS Audio-Systems WSH-009 19˝-Wand-Schwenkrahmenschrank, 9 HE, mit Glastür, Tragkraft bis 100 kg content_copy

Das WSH-009 von RCS Audio-Systems ist ein Schwerlast-Wandgehäuse im 48,3 cm ( 19 Zoll )-Format mit einer Höhe von 9 Höheneinheiten (HE), speziell für den Einsatz in professionellen Installationen konzipiert. Es dient der sicheren Aufnahme von ELA-, IT-, Steuer- und Medientechnikkomponenten und zeichnet sich durch eine robuste Bauweise und flexible Verkabelungsmöglichkeiten aus. Das Gehäuse wird komplett verschweißt und vormontiert geliefert, was die Installation erheblich vereinfacht.

Einsatzbereiche
Das Wandgehäuse eignet sich für den Einsatz in technischen Räumen, wie z. B. in Veranstaltungstechnik, Netzwerkzentren, Sicherheitsanlagen oder in der Unterhaltungselektronik. Die Konstruktion ermöglicht den Einbau von Geräten aus den Bereichen Audio-, Video-, Netzwerk- und Steuerungstechnik. Die hohe Tragkraft von bis zu 100 kg macht es auch für belastende Anwendungen geeignet.

Funktionen und Ausstattung im Detail
Das Gehäuse verfügt über eine 3-teilige Bauweise mit einem schwenkbaren, abschließbaren Mittelteil, das den komfortablen Einbau und das Verdrahten von Geräten ermöglicht. Die Fronttür besteht aus 4 mm Einscheiben-Sicherheitsglas (ESG) und öffnet sich um 180°, wodurch ein maximaler Zugang zum Innenraum gewährleistet ist. Der Türanschlag ist wahlweise links oder rechts montierbar, was eine flexible Installation an unterschiedlichen Wandpositionen ermöglicht. Die abschließbaren Seitenwände bieten zusätzlichen Schutz vor unbefugtem Zugriff.

Technik verständlich erklärt
Das Gehäuse ist aus 1,5 mm starkem Stahlblech gefertigt und mit einer lichtgrauen Pulverbeschichtung (RAL 7035) versehen, was für hohe Stabilität und Korrosionsbeständigkeit sorgt. Die verstellbare 48,3 cm ( 19 Zoll )-Profilschiene kann stufenlos in der Tiefe angepasst werden, um Geräte unterschiedlicher Bauhöhe sicher zu montieren. Die maximale Einbautiefe beträgt 553 mm, wodurch auch tiefere Geräte problemlos untergebracht werden können. Die passive Belüftung mit optimierten Lüftungsschlitzen sorgt für eine effektive Wärmeabfuhr, auch wenn die Tür geschlossen ist. Die Konstruktion ist zudem für eine aktive Lüfternachrüstung geeignet, falls eine zusätzliche Kühlung erforderlich ist.

Kompatibilität und Zubehör
Das WSH-009 ist für den Einsatz mit standardisierten 48,3 cm ( 19 Zoll )-Geräten konzipiert. Die Kabelzuführung erfolgt von oben, unten und seitlich, was eine flexible und zeitsparende Verkabelung ermöglicht. Im Lieferumfang sind 8 Stück 48,3 cm ( 19 Zoll )-Montageschrauben, eine Leerblende mit integrierter Bürstenleiste sowie Schlüssel für Tür und Seitenteile enthalten. Die Bürstenleiste sorgt für eine staubarme und ordentliche Kabelführung.

Montage und Installation
Das Gehäuse wird an der Wand montiert, wobei die Rückwand (Wandteil) direkt an der Wand befestigt wird. Die gesamte Konstruktion ist so ausgelegt, dass sie nach Bedarf links- oder rechtsöffnend montiert werden kann. Die vormontierte Lieferung reduziert den Installationsaufwand erheblich. Die Abmessungen betragen 600 mm Breite, 512 mm Gesamthöhe und 610 mm Gesamttiefe. Das Nettogewicht beträgt 34 kg.

Vorteile im Betrieb
Durch die 3-teilige Bauweise und das schwenkbare Mittelteil wird der Einbau und die Wartung von Geräten deutlich erleichtert. Die abschließbaren Seitenwände und die Sicherheitsglastür erhöhen die Sicherheit des installierten Equipment. Die flexible Kabelführung und die optimierte Belüftung sorgen für eine saubere und zuverlässige Installation. Das Gehäuse ist für den Einsatz in professionellen Umgebungen konzipiert, wo Zuverlässigkeit und Wartbarkeit im Vordergrund stehen.

Technische Daten
Höheneinheiten	9 HE
Gesamtbreite (außen)	600 mm
Einbautiefe (innen)	553 mm
Gesamttiefe (außen)	610 mm
Gesamthöhe (außen)	512 mm
19" Rackmontage

---
