Rittal 1320600 Hygienic Design Kompakt Schaltschrank IP69 (Speditionsversand) content_copy

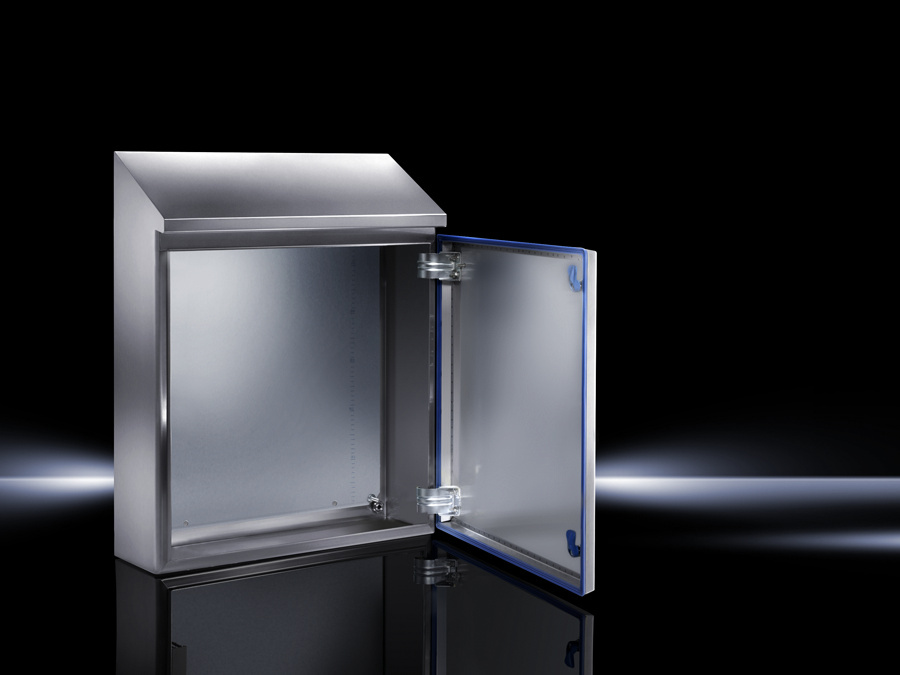

Kompakt-Schaltschrank im Hygienic Design, eintürig
konstruktiv so gestaltet, dass eine Reinigung und
Desinfektion unter Einsparung von Zeit, Energie und
Reinigungsmitteln wirkungsvoll durchgeführt und
Produktionszeiten maximiert werden können. Die Gefahr
der Kreuzkontamination, z. B. durch das
Bedienpersonal der Anlage, wird gegenüber
herkömmlichen Konstruktionen auf ein Minimum
reduziert.

Gehäuse
gekantet und geschweißt. Ohne zusätzliche Spalte und
Toträume integriertes Schrägdach, nach vorn um 30 °
geneigt, gut einsehbar. Dies gewährleistet, dass
Flüssigkeiten, Reinigungs- und Desinfektionsmittel
sicher ablaufen können und verhindert wirkungsvoll
das Abstellen von Gegenständen.
Eine im Dach integrierte Tropfkante schützt den
oberen Bereich der Türdichtung, lässt jedoch einen
so großen Abstand zur Türoberkante, dass eine
Reinigung und Desinfektion sicher möglich ist.

Tür
mit umlaufend um 10 ° geneigten Umkantungen, damit
Flüssigkeiten, Reinigungs- und Desinfektionsmittel
sicher ablaufen können. Türanschlag rechts, auf links
wechselbar. Scharniere innerhalb der Türdichtung,
damit hygienekritische Ablagerungen ausgeschlossen
sind. Türöffnungswinkel ca. 130 °.

Verschluss
ausgeführt als Vorreiber, Anzahl: 2 Stück.
Verschluss-Einsatz ohne Vertiefungen und Spalte,
damit eine leichte Reinigung und Desinfektion möglich
ist. Nur durch qualifiziertes Personal zu öffnen.

Dichtung
mit einem spaltfreien Übergang zwischen Tür und
Gehäuse, frei von Hinterschnitten und Toträumen.
Dies gewährleistet eine sichere und kontrollierbare
Reinigung unter Optimierung der Reinigungszeiten und
vermeidet wirkungsvoll die Ablagerung und das
Wachstum schädlicher Mikroorganismen.
Material: Silikon mit einer höheren Beständigkeit
gegenüber Reinigungs- und Desinfektionsmitteln und
Lebensmittelbestandteilen. Eine geschlossene
Materialstruktur verhindert die Aufnahme von
Flüssigkeiten.
Einfärbung: blau, somit als Fremdkörper nach evtl.
Beschädigungen klar von Lebensmitteln zu
unterscheiden und besser identifizierbar.
Die Dichtung ist auswechselbar ausgeführt, damit ein
schneller und kostengünstiger Austausch nach
Beschädigungen möglich ist.

Montageplatte
aus Stahlblech, verzinkt. Abmessung: B x H 549 x 355
mm.

Material
Edelstahl 1.4301 (AISI 304)

Oberfläche
rundum komplett geschlossen, somit präventive
Vermeidung eines Hygienerisikos durch unnötig
nachträglich installierte Abdichtungen. Gehäuse und
Tür mit Strichschliff Korn 400, Oberflächen-Rautiefe
RA < 0,8 µm.

Schutzart
IP 66 nach EN 60 529

Konformitäten
.,,Alle Dichtungen konform zu FDA-Richtlinie 21 CFR
177.2600
.,,CE

Zertifikate
BG-Prüfbescheinigung (BG-PRÜFZERT, Hygiene geprüft)
gemäß Hygieneanforderungen aus: .,,GS-NG 2: Prüfgrundsätze für Nahrungsmittelmaschinen
10/99
.,,GS-NG 5 Übergreifende Prüfgrundsätze für
Hygieneanforderungen 04/95
.,,Hygieneanforderungen an Nahrungsmittelmaschinen aus
dem Geräte- und Produktsi-cherheitsgesetz (speziell
Maschinenverordnung 9. GPSGV)
.,,DIN EN 1672-2 : 2005-07

Abmessungen
Breite: 610 mm
Höhe vorn: 430 mm
Höhe hinten: 601 mm
Tiefe: 300 mm

Lieferumfang
Gehäuse im oben beschriebenen Umfang,
Montageanleitung

Erhältliches Zubehör
Um einen hygienegerechten Aufbau zu erreichen, wird
empfohlen, hygienegerecht gestaltetes Zubehör
einzusetzen, dies gilt insbesondere für Aufhängung
mit Wandabstand, Aufstellung und Kabeleinführung.

Nutzen: Dachneigung 30° nach vorne
Material: Gehäuse und Tür: Edelstahl 1.4301 (AISI 304)
Montageplatte: Stahlblech
Verschluss-Einsätze HD: Edelstahl 1.4404 (AISI 316L)
Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600

Oberfläche: Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 µm
Montageplatte: verzinkt
Dichtung: blau eingefärbt (RAL 5010)

Schutzart IP nach IEC 60 529:
IP 66
Schutzart IP nach DIN 40 050-9: IP 69K
Schutzart NEMA: NEMA 13
NEMA 4X

Lieferumfang: Gehäuse rundum geschlossen
Tür mit eingesteckter Dichtung
Türanschlag wechselbar
Montageplatte

Verpackungseinheit: 1 St.
EAN: 4028177567665
Zolltarifnummer: 94032080
eCl@ss 5.1: 27180102
eCl@ss 7.0: 27180101
ETIM 6.0: EC000261

Abmessungen: Breite: 610 mm
Höhe (vorn): 430 mm
Höhe (hinten): 601 mm
Tiefe: 300 mm
Montageplatte: Breite: 549 mm
Höhe: 355 mm
Gewicht/VE: 19,7 kg

Allgemein
Ausführung	Hygienic Design Gehäuse
Marktrelevante Produktänderungen	Der Kompakt-Schaltschrank HD, eintürig erhält ab Juni 2020 die neue Montageplatte des Kompakt-Schaltschranks AX.
Material	Gehäuse und Tür: Edelstahl 1.4301 (AISI 304), Montageplatte: Stahlblech, Verschluss-Einsatz HD: Edelstahl 1.4404 (AISI 316L), Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600
Oberfläche	Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm, Montageplatte: verzinkt, Dichtung: blau eingefärbt (RAL 5010)
Lieferumfang	Gehäuse rundum geschlossen, Tür mit eingesteckter Dichtung, Türanschlag rechts, auf links wechselbar, Montageplatte
Breite	610 mm
Höhe vorne	430 mm
Höhe hinten	601 mm
Tiefe	300 mm
Abmessungen Montageplatte (B x H)	550 mm x 355 mm
Türöffnungswinkel	125°
Anzahl Verschlüsse	2
IK-Code	IK08
Grundmaterial	Edelstahl 1.4301 (AISI 304)
Schutzart IP nach IEC 60 529	IP 66, IP X9
Schutzart NEMA	NEMA 1, NEMA 3, NEMA 3X, NEMA 4, NEMA 4X, NEMA 12, NEMA 13
Type rating nach UL 50E	Type 1, Type 3, Type 3X, Type 4, Type 4X, Type 12, Type 13
PCF/VE (Cradle-to-Gate)	70,08

---
