Rittal 2092500 Käfigmuttern EL M5 0,8–2 mm 50 Stück content_copy

Die Rittal Käfigmutter EL 2092500 ist ein Montagezubehör für 48,3 cm ( 19 Zoll )-Gehäusesysteme, speziell konzipiert zur Befestigung von Elektronik-Einschüben, 482,6 mm (48,3 cm ( 19 Zoll ))-Einbauten und Blindplatten an den Befestigungsprofilen im Standardformat 482,6 mm (48,3 cm ( 19 Zoll )). Das Produkt verfügt über ein Gewinde M5 und ist in der Ausführung ohne Kontaktierung erhältlich, was bedeutet, dass es keine elektrische Verbindung zwischen dem befestigten Gerät und dem Gehäuseprofil herstellt. Diese Variante eignet sich insbesondere für Anwendungen, bei denen eine galvanische Trennung der Einbauten vom Gehäuse erforderlich ist, beispielsweise in Systemen mit speziellen Schutz- oder Isolieranforderungen.

Einsatzbereiche
Die Käfigmutter wird in der IT- und Elektrotechnik eingesetzt, wo standardisierte 48,3 cm ( 19 Zoll )-Rack-Systeme verbreitet sind. Sie dient zur sicheren Befestigung von Geräten wie Netzwerkschaltern, Servern, Stromversorgungen oder Blindplatten an den Profilblechen der Gehäuse. Die Verwendung erfolgt in Serverräumen, Rechenzentren, Verteilerkästen und anderen technischen Einrichtungen, in denen eine stabile und zuverlässige Montage von Einbauten erforderlich ist. Die Käfigmutter ist für Profilblechstärken von 0,8 bis 2,5 mm ausgelegt, wobei die Quellen eine leicht abweichende Angabe von 0,8 bis 2,0 mm enthalten. Die empfohlene Verwendung bei enger Toleranz liegt im Bereich von 1,2 bis 1,5 mm Blechstärke, um eine optimale Passgenauigkeit und Montagequalität zu gewährleisten.

Funktionen und Ausstattung im Detail
Die Käfigmutter ist als Captive Nut ausgeführt, was bedeutet, dass sie im Profilblech verankert bleibt und nicht verloren gehen kann, sobald sie eingebaut ist. Das Gewinde M5 ermöglicht die Verwendung mit Standard-Schrauben und -Schraubendreher, die in der IT- und Elektroinstallation üblich sind. Die Ausführung ohne Kontaktierung ist entscheidend für Anwendungen, bei denen die elektrische Isolation des befestigten Geräts vom Gehäuseprofil gewährleistet sein muss. Dies ist beispielsweise bei Geräten mit eigenen Schutzleitungen oder in Systemen mit speziellen Erdungskonzepten relevant.

Technik verständlich erklärt

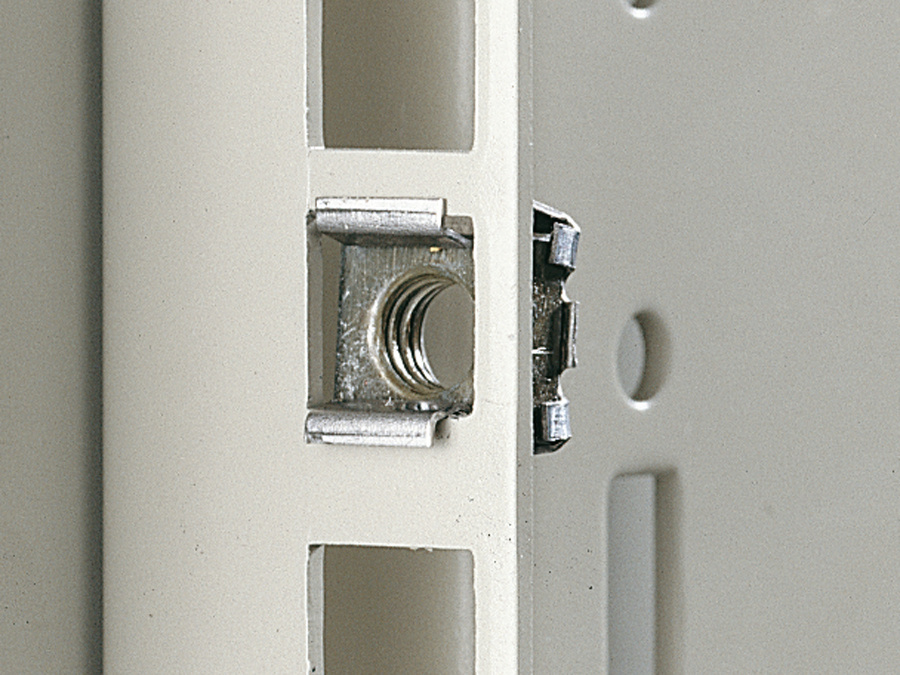

Die Käfigmutter wird in das vorgebohrte Loch des Profilblechs eingesetzt, wobei sie sich durch ihre Form im Loch verankert. Die Innenseite der Mutter ist mit einem Gewinde versehen, das mit einer Schraube verschraubt wird, um das Gerät sicher zu befestigen. Die Ausführung ohne Kontaktierung bedeutet, dass die Mutter keine leitfähige Verbindung zwischen dem Gerät und dem Gehäuse herstellt. Dies ist technisch wichtig, um unerwünschte Stromkreise oder Erdungsprobleme zu vermeiden. Die Verwendung erfolgt in 48,3 cm ( 19 Zoll )-Systemen, die auf einer Standardbreite von 482,6 mm basieren, was eine universelle Kompatibilität mit den meisten Rack- und Gehäusesystemen gewährleistet.

Kompatibilität und Zubehör
Die Käfigmutter EL 2092500 ist speziell für 48,3 cm ( 19 Zoll )-Gehäusesysteme konzipiert und passt zu den Standard-Befestigungsprofilen dieser Bauform. Als passendes Zubehör wird die Variante mit Kontaktierung (EL M5 0,8-2 mm) angeboten, die eine elektrische Verbindung zwischen Gerät und Gehäuse ermöglicht. Diese Alternative ist für Anwendungen geeignet, bei denen eine galvanische Verbindung erforderlich ist, beispielsweise zur Erdung von Geräten. Die Käfigmutter ist nicht mit anderen Gewindegrößen oder Profilstandards kompatibel, da sie speziell für M5 und 48,3 cm ( 19 Zoll )-Systeme entwickelt wurde.

Montage und Installation
Die Montage erfolgt durch Einführen der Käfigmutter in das vorgebohrte Loch des Profilblechs. Die Mutter sitzt dabei im Loch und wird durch die Schraube, die von der Innenseite des Geräts eingeschraubt wird, fixiert. Die Befestigung ist einfach und erfordert keine zusätzlichen Werkzeuge oder Hilfsmittel. Die Verwendung ist in der Regel werkzeuglos möglich, da die Mutter sich im Loch selbst verankert. Die Montage erfolgt in der Regel von der Vorderseite des Geräts, wobei die Schraube von innen in die Mutter eingeschraubt wird.

Vorteile im Betrieb
Die Käfigmutter bietet eine sichere und zuverlässige Befestigung von Geräten in 48,3 cm ( 19 Zoll )-Racks. Die Ausführung ohne Kontaktierung ermöglicht eine gezielte Isolierung, was in bestimmten technischen Anwendungen von Vorteil ist. Die Verwendung von Käfigmuttern reduziert das Risiko von verlorenen Schrauben, da die Mutter im Profilblech verbleibt. Die Verpackungseinheit umfasst 50 Stück, was eine wirtschaftliche Beschaffung für größere Montageprojekte ermöglicht. Die Käfigmutter ist für eine Vielzahl von Materialstärken geeignet, was eine flexible Anwendung in verschiedenen Gehäusebauformen ermöglicht.

Allgemein
Ausführung	ohne Kontaktierung
Gewinde	M5
Für Materialstärken	0,8 ‐ 2,5 mm

---
