Rittal 2319000 Tragschiene TH 35/15, für B 600 mm, Länge 587 mm content_copy

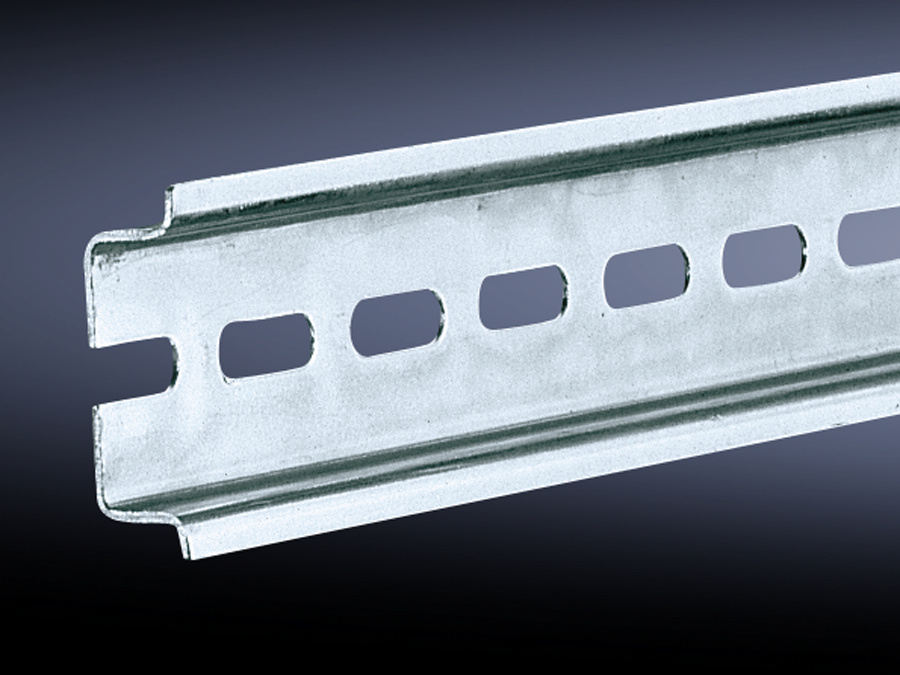

Die Rittal SZ 2319000 ist eine Tragschiene im Format TH 35/15, speziell konzipiert für die Montage von Baugruppen und Schaltelementen in industriellen Schaltschränken. Das Produkt entspricht der Norm EN 60 715, die die Abmessungen und Anforderungen an Tragschienen für die Montage in Schaltschränken definiert. Die Schiene wird aus Stahlblech gefertigt und besitzt eine verzinkte Oberfläche, die eine korrosionsbeständige Schutzschicht bietet und die Lebensdauer im industriellen Einsatz verlängert. Die Länge der Tragschiene beträgt 587 mm, wobei diese Abmessung auf die Gehäusebreite von 600 mm abgestimmt ist, um eine optimale Passgenauigkeit und Montagekompatibilität zu gewährleisten.

Einsatzbereiche
Die Tragschiene ist für Schaltschrankgehäuse der Typen AX, KX, AE und KL vorgesehen, die eine Breite von genau 600 mm aufweisen. Diese Gehäusetypen sind in der industriellen Elektrotechnik und Automatisierungstechnik weit verbreitet, insbesondere in Anlagen mit hohen Anforderungen an Montagegenauigkeit und mechanische Stabilität. Die Schiene eignet sich zur Befestigung von Baugruppen wie Schützen, Relais, Sicherungen, Steuergeräten und anderen modularen Komponenten, die nach der DIN/EN-Norm TH 35/15 montiert werden.

Funktionen und Ausstattung im Detail
Die Tragschiene ermöglicht eine standardisierte Montage von Bauteilen mit einer Montagehöhe von 35 mm und einer Montagebreite von 15 mm, was der Norm TH 35/15 entspricht. Die verzinkte Oberfläche sorgt für einen ausreichenden Korrosionsschutz, insbesondere in Umgebungen mit erhöhter Feuchtigkeit oder geringer chemischer Belastung. Die Länge von 587 mm ist so dimensioniert, dass sie exakt in Schaltschränke mit einer Breite von 600 mm passt, wodurch eine sichere und rückwärtskompatible Montage gewährleistet ist.

Technik verständlich erklärt
Die Bezeichnung TH 35/15 beschreibt die Montagegeometrie: 35 mm ist die Höhe der Montagefläche, 15 mm die Breite der Montageflügel. Diese Abmessungen sind international standardisiert und ermöglichen die Verwendung von Baugruppen verschiedener Hersteller. Die Schiene wird aus Stahlblech gefertigt, was eine hohe mechanische Stabilität und Tragfähigkeit bietet. Die Verzinkung schützt das Material vor Oxidation und verlängert die Nutzungsdauer, insbesondere in industriellen Umgebungen.

Kompatibilität und Zubehör
Die Tragschiene ist speziell für Schaltschrankgehäuse der Typen AX, KX, AE und KL ausgelegt, die eine Breite von 600 mm aufweisen. Diese Gehäuse sind in der industriellen Elektroinstallation und Automatisierungstechnik üblich. Die Schiene ist nicht für andere Gehäusebreiten oder -typen vorgesehen, da die Länge und die Montagegeometrie exakt auf die 600-mm-Breite abgestimmt sind. Die Verwendung in anderen Gehäusen könnte zu Montageproblemen oder mechanischer Instabilität führen.

Montage und Installation
Die Montage erfolgt durch Befestigung an den vorgesehenen Montagepunkten im Schaltschrankgehäuse. Die Schiene wird in die vorgesehenen Bohrungen eingesetzt und mit Schrauben oder anderen Befestigungselementen gesichert. Die exakte Passform gewährleistet eine sichere und stabile Montage. Die Schiene ist für die Montage von Baugruppen nach TH 35/15 ausgelegt, wobei die Montagehöhe von 35 mm und die Montagebreite von 15 mm standardisiert sind. Die Verzinkung erleichtert die Montage, da sie keine zusätzliche Beschichtung oder Vorbehandlung erfordert.

Vorteile im Betrieb
Die Verwendung der Rittal SZ 2319000 bietet eine hohe Montagegenauigkeit und Kompatibilität mit einer Vielzahl von Baugruppen, die nach TH 35/15 normiert sind. Die verzinkte Oberfläche sorgt für eine längere Lebensdauer und reduziert Wartungsbedarf. Die exakte Abstimmung auf die Gehäusebreite von 600 mm gewährleistet eine sichere und rückwärtskompatible Montage, was die Planung und Installation von Schaltschränken vereinfacht. Die Schiene ist für den Einsatz in industriellen Umgebungen ausgelegt, wo eine hohe mechanische Stabilität und Zuverlässigkeit gefordert sind.

Allgemein
Ausführung	TH 35/15
Material	Stahlblech
Oberfläche	Verzinkt
Länge Tragschiene	587 mm
Passend für	Gehäusetyp: AX, KX, AE, KL, Breite: = 600 mm
PCF/VE (Cradle-to-Gate)	13,43 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
