Rittal 2355000 Winkeleisenschellen für Kabelabfangschienen, Kabeldu content_copy

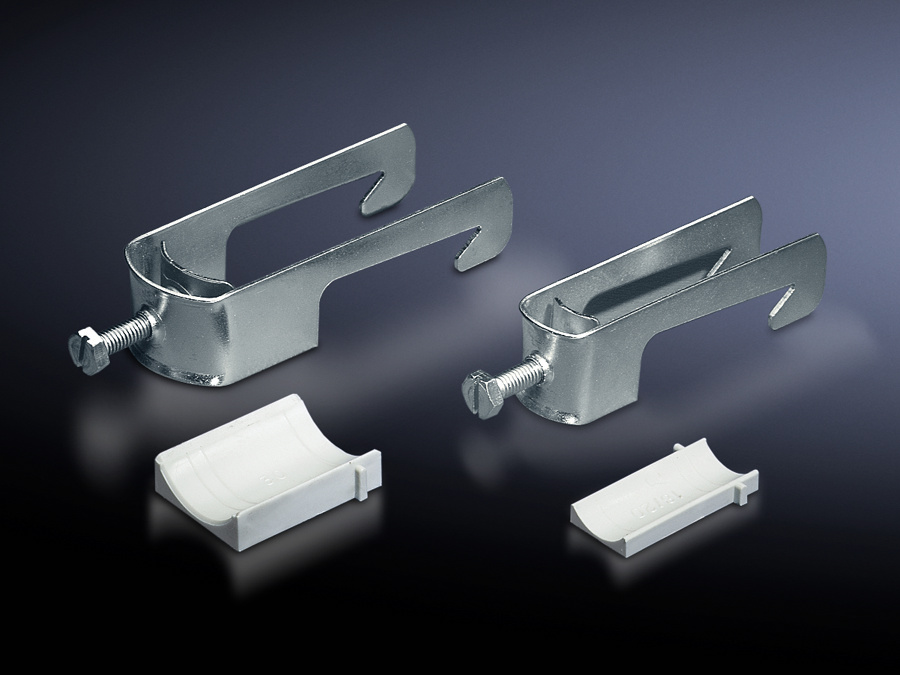

Die SZ 2355000 von Rittal ist eine Winkeleisenschelle für die Befestigung von Kabeln an Kabelabfangschienen. Sie dient der sicheren und ordnungsgemäßen Führung von Kabeln im industriellen Einsatz, insbesondere in Schaltschränken und elektrischen Anlagen. Die Schelle ist aus Stahlblech gefertigt und verfügt über eine verzinkte Oberfläche, die einen korrosionsbeständigen Schutz bietet. Die Verzinkung sorgt für eine längere Lebensdauer, insbesondere in Umgebungen mit erhöhter Feuchtigkeit oder geringer Korrosionsbelastung. Die Schelle ist speziell für Kabel mit einem Durchmesser von 26 bis 30 mm ausgelegt, wodurch eine präzise Passform und sichere Befestigung gewährleistet sind.

Einsatzbereiche
Die Winkeleisenschelle wird in der industriellen Elektrotechnik eingesetzt, wo Kabel an Schienen befestigt werden müssen, um eine strukturierte und sichere Kabelführung zu gewährleisten. Sie ist besonders geeignet für den Einsatz in Schaltschränken, wo Kabelabfangschienen zur Ordnung und zum Schutz der Leitungen montiert sind. Die Schelle ermöglicht eine einfache und schnelle Montage der Kabel, wodurch die Montagezeit bei der Installation von Anlagen reduziert wird. Die Verwendung in industriellen Umgebungen erfordert eine robuste Konstruktion, die durch das Stahlblech und die verzinkte Oberfläche gegeben ist.

Funktionen und Ausstattung im Detail
Die Schelle ist als Winkeleisenschelle konzipiert, was bedeutet, dass sie in Form eines Winkels gefertigt ist, um an den Kabelabfangschienen befestigt zu werden. Die Form ermöglicht eine stabile und sichere Fixierung der Kabel. Der Lieferumfang umfasst Kunststoff-Gegenwannen, die zusammen mit der Schelle verwendet werden, um die Kabel sicher zu fixieren und eine gleichmäßige Verteilung der Belastung zu gewährleisten. Die Gegenwanne sorgt dafür, dass das Kabel nicht beschädigt wird und die Schelle ihre Funktion optimal erfüllen kann.

Technik verständlich erklärt
Die Schelle besteht aus Stahlblech, das durch das Verzinken gegen Oxidation geschützt wird. Die Verzinkung ist ein galvanisches Verfahren, bei dem eine Zinkschicht auf das Stahlblech aufgebracht wird, um Korrosion zu verhindern. Die Schelle ist für Kabeldurchmesser von 26 bis 30 mm ausgelegt, was eine enge Passform ermöglicht. Die Verwendung von Kunststoff-Gegenwannen verhindert, dass das Kabel durch die Metallklemme beschädigt wird, insbesondere bei häufigen Bewegungen oder Vibrationen. Die Kombination aus Metall und Kunststoff sorgt für eine ausgewogene Mischung aus Festigkeit und Schutz.

Kompatibilität und Zubehör
Die SZ 2355000 ist speziell für die Verwendung mit Kabelabfangschienen entwickelt. Diese Schienen werden in Schaltschränken montiert, um Kabel zu führen und zu fixieren. Die Schelle ist nicht für andere Befestigungssysteme vorgesehen. Die Verwendung der Schelle erfordert die Montage an einer Kabelabfangschiene, wobei die Schelle selbst an der Schiene befestigt wird. Die Schellen werden in einer Verpackungseinheit von 25 Stück geliefert, was für größere Projekte oder Serienmontagen geeignet ist.

Montage und Installation
Die Montage erfolgt durch Befestigung der Winkeleisenschelle an der Kabelabfangschiene, wobei die Schelle in den vorgesehenen Schlitz oder die Befestigungsöffnung eingesetzt wird. Anschließend wird das Kabel in die Schelle eingelegt und die Kunststoff-Gegenwanne aufgesetzt, um das Kabel zu fixieren. Die Montage ist einfach und erfordert keine speziellen Werkzeuge. Die Schelle ist so konstruiert, dass sie sich leicht anpassen lässt, um das Kabel sicher zu halten.

Vorteile im Betrieb
Die Verwendung der SZ 2355000 bietet eine zuverlässige und dauerhafte Befestigung von Kabeln. Die verzinkte Oberfläche sorgt für eine hohe Korrosionsbeständigkeit, was die Lebensdauer der Schelle verlängert. Die präzise Passform für Kabel von 26 bis 30 mm gewährleistet eine sichere Befestigung ohne Beschädigung des Kabels. Die Verwendung der Kunststoff-Gegenwanne schützt das Kabel zusätzlich vor mechanischen Belastungen. Die Schelle ist einfach zu montieren und eignet sich für Serienanwendungen, da sie in Packungen zu 25 Stück geliefert wird.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	Inkl. Kunststoff-Gegenwanne
Min. Kabeldurchmesser	26 mm
Max. Kabeldurchmesser	30 mm
PCF/VE (Cradle-to-Gate)	6,1 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
