Rittal 2360000 Winkeleisenschellen für Kabelabfangschienen, Kabeldu content_copy

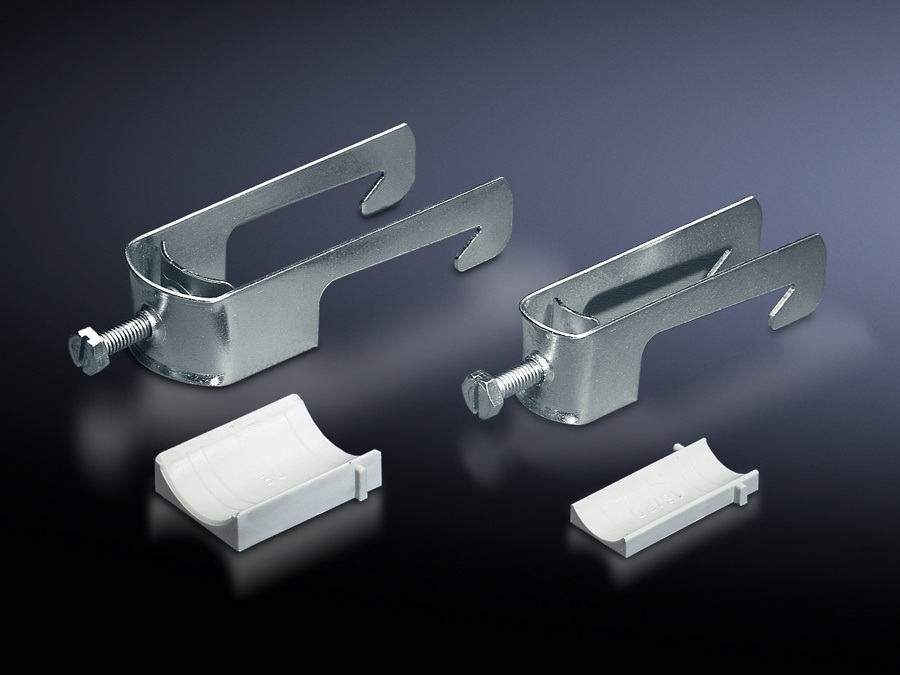

Die SZ 2360000 von Rittal ist eine Winkeleisenschelle, speziell entwickelt zur Befestigung von Kabeln an Kabelabfangschienen in Schaltschränken und industriellen Elektroanlagen. Das Produkt dient der sicheren und ordnungsgemäßen Führung von Kabeln mit einem Durchmesser zwischen 46 mm und 50 mm. Es handelt sich um ein robustes Befestigungselement aus Stahlblech, das eine verlässliche mechanische Fixierung gewährleistet und dabei die Struktur der Kabelabfangschienen unterstützt.

Einsatzbereiche
Die Winkeleisenschelle wird in der industriellen Elektrotechnik eingesetzt, insbesondere in Schaltschränken, wo eine strukturierte und sichere Kabelverlegung erforderlich ist. Sie ist geeignet für Anwendungen, bei denen Kabel mit einem Durchmesser von 46 bis 50 mm befestigt werden müssen, beispielsweise in der Automatisierungstechnik, der Maschinenbauindustrie oder in der Elektroinstallation. Die Schelle ermöglicht eine saubere und stabile Führung der Kabel entlang der Abfangschienen, wodurch mechanische Belastungen und Verschleiß minimiert werden.

Funktionen und Ausstattung im Detail
Die SZ 2360000 besteht aus Stahlblech und ist verzinkt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit in industriellen Umgebungen gewährleistet. Die Verzinkung schützt das Material vor Feuchtigkeit und Oxidation, was besonders in feuchten oder leicht aggressiven Umgebungen von Vorteil ist. Der Lieferumfang umfasst die Winkeleisenschelle sowie eine Kunststoff-Gegenwanne, die bei der Montage zur sicheren Führung und Fixierung des Kabels beiträgt. Die Gegenwanne sorgt dafür, dass das Kabel nicht direkt auf der Metallfläche der Schelle aufliegt, was eine zusätzliche Schutzfunktion für die Kabelisolierung bietet.

Technik verständlich erklärt
Die Schelle ist so konstruiert, dass sie sich an die Kabelabfangschienen anpasst und das Kabel mittels einer Winkelkonstruktion sicher hält. Die Mindest- und Maximalkabeldurchmesser von 46 mm bis 50 mm sind spezifisch ausgelegt, um eine optimale Passform und gleichmäßige Verteilung der Belastung zu gewährleisten. Die Verwendung von Stahlblech sorgt für eine hohe Festigkeit, während die verzinkte Oberfläche die Lebensdauer des Produkts verlängert. Die Kunststoff-Gegenwanne dient als Schutzschicht zwischen Kabel und Metall, um Beschädigungen an der Kabelhülle zu vermeiden.

Kompatibilität und Zubehör
Die Winkeleisenschelle ist speziell für die Verwendung mit Kabelabfangschienen konzipiert, die im Rittal-Systemzubehör angeboten werden. Sie ist Teil eines modularen Systems zur Kabelverlegung und kann mit anderen Komponenten des Rittal-Systems kombiniert werden, um eine strukturierte und wartungsfreundliche Schaltschrankausstattung zu realisieren. Die Verwendung mit anderen Herstellern ist nicht ausdrücklich bestätigt, jedoch ist die Schelle aufgrund ihrer Standardabmessungen und Funktionen in vielen industriellen Anwendungen kompatibel.

Montage und Installation
Die Montage erfolgt durch Befestigung an der Kabelabfangschienen, wobei die Schelle über die vorgesehenen Bohrungen oder Befestigungselemente gespannt wird. Die Kunststoff-Gegenwanne wird dabei in die Schelle eingelegt, bevor das Kabel platziert wird. Die Schelle wird dann so angezogen, dass das Kabel sicher gehalten wird, ohne dass die Isolierung beschädigt wird. Die Verpackungseinheit umfasst 25 Stück, was eine effiziente Montage in größeren Projekten ermöglicht.

Vorteile im Betrieb
Die SZ 2360000 bietet eine zuverlässige und dauerhafte Befestigungslösung für Kabel in industriellen Anlagen. Die verzinkte Oberfläche sorgt für eine hohe Korrosionsbeständigkeit, was die Lebensdauer des Produkts erhöht. Die integrierte Kunststoff-Gegenwanne schützt die Kabelisolierung und reduziert das Risiko von mechanischen Beschädigungen. Die klare Abstimmung auf den Kabeldurchmesser von 46 bis 50 mm gewährleistet eine optimale Passform und verhindert ein Verschieben oder Losewerden der Kabel während des Betriebs. Die Verpackungseinheit von 25 Stück erleichtert die Planung und Durchführung von Montagearbeiten in größeren Projekten.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	Inkl. Kunststoff-Gegenwanne
Min. Kabeldurchmesser	46 mm
Max. Kabeldurchmesser	50 mm
PCF/VE (Cradle-to-Gate)	11,9 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
