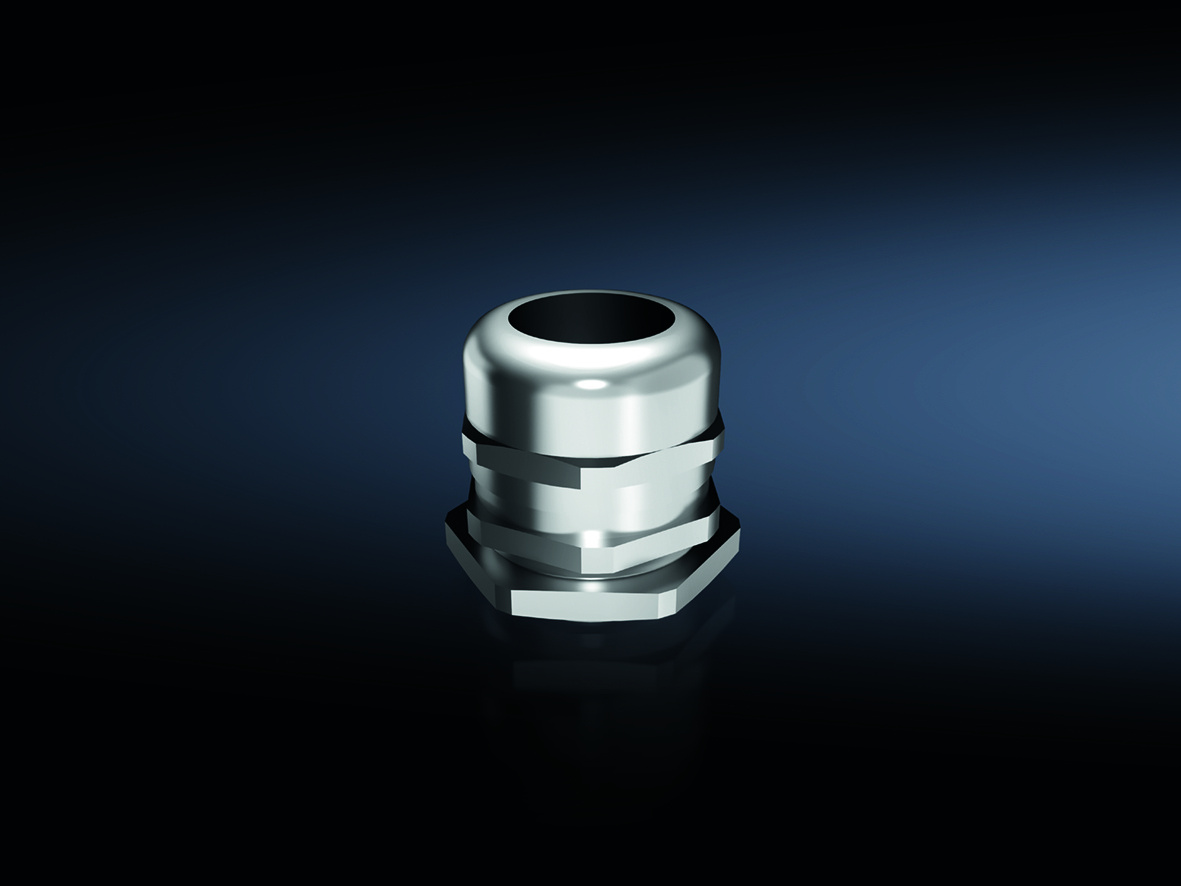

Rittal 2411831 Kabelverschraubung Messing M25x1,5 content_copy

Die Rittal SZ 2411831 ist eine Kabelverschraubung aus Messing, die für den Einsatz in industriellen Anlagen und Schaltschränken konzipiert ist. Sie dient zur sicheren und dichten Befestigung von Kabeln mit einem Durchmesser zwischen 11 mm und 17 mm im Gehäuse. Die Verschraubung ist mit einer vernickelten Oberfläche versehen, was eine hohe Korrosionsbeständigkeit und eine gute elektrische Leitfähigkeit gewährleistet. Die integrierten Klemmlamellen sorgen für einen gleichmäßigen Anzug und eine kabelschonende Zugentlastung, wodurch mechanische Belastungen auf das Kabel reduziert werden. Die Verpackungseinheit umfasst 10 Stück, wodurch zusätzlicher Bestellaufwand und Lagerplatz eingespart werden.

Einsatzbereiche
Die Kabelverschraubung ist für den Einsatz in Umgebungen mit hohen Anforderungen an die Schutzart geeignet. Sie ist besonders für den Einsatz in der industriellen Elektrotechnik, in der Automatisierungstechnik sowie in Schaltschränken und Verteilerkästen vorgesehen, wo eine dichte und mechanisch stabile Kabelverbindung erforderlich ist. Die hohe Schutzart ermöglicht auch den Einsatz im Außenbereich oder in feuchten, staubbelasteten Umgebungen.

Funktionen und Ausstattung im Detail
Die Verschraubung verfügt über ein Gewinde M25 x 1,5 mit einer Gewindelänge von 8 mm. Die Schlüsselweite beträgt 27 mm, was die Montage mit einem passenden Schraubenschlüssel ermöglicht. Das vorgeschriebene Drehmoment von 14 Nm gewährleistet eine sichere und dichte Verbindung ohne Überbeanspruchung des Materials. Die integrierten Klemmlamellen sorgen dafür, dass die Zugkräfte gleichmäßig auf das Kabel verteilt werden, was eine mechanische Beschädigung verhindert.

Technik verständlich erklärt
Die Schutzart IP 68 nach IEC 60 529 bedeutet, dass die Verschraubung staubdicht und wasserdicht ist, auch bei langfristiger Tauchung unter Druck (5 bar, 30 Minuten). Dies macht sie für den Einsatz in feuchten, staubigen oder sogar nassen Umgebungen geeignet. Die Dichtung aus CR/NBR sorgt für eine zuverlässige Abdichtung gegen Staub, Wasser und andere Umwelteinflüsse. Die Betriebstemperaturbereich von -40 °C bis 100 °C ermöglicht den Einsatz in extremen klimatischen Bedingungen, wie sie in industriellen Anlagen oder im Außenbereich vorkommen können.

Kompatibilität und Zubehör
Die Verschraubung ist für Kabel mit einem Durchmesser von 11 mm bis 17 mm ausgelegt. Die Kombination aus Verschraubung und Gegenmutter in einer Verpackungseinheit erleichtert die Montage und reduziert den Bestell- und Lageraufwand. Die Type rating nach UL 50E umfasst die Kategorien Type 1, Type 4, Type 4X, Type 12 und Type 13, was die Eignung für verschiedene industrielle Umgebungen bestätigt, einschließlich feuchter, staubiger oder leicht korrosiver Bereiche.

Montage und Installation
Die Montage erfolgt durch Einführen des Kabels in die Verschraubung und anschließendes Anziehen der Verschraubung mit einem Schraubenschlüssel auf das vorgeschriebene Drehmoment von 14 Nm. Die integrierten Klemmlamellen sorgen dafür, dass das Kabel während des Anziehens nicht beschädigt wird. Die Verschraubung ist für eine einfache und schnelle Installation in Schaltschränken und Gehäuse konzipiert.

Vorteile im Betrieb
Die Kabelverschraubung bietet eine zuverlässige, dichte und mechanisch stabile Verbindung, die auch unter harten Betriebsbedingungen hält. Die hohe Schutzart IP 68 und der große Temperaturbereich erhöhen die Einsatzsicherheit. Die integrierten Klemmlamellen schützen das Kabel vor mechanischen Belastungen, was die Lebensdauer der Installation verlängert. Die Verpackungseinheit mit 10 Stück reduziert den Bestell- und Lageraufwand für den Anwender.

Allgemein
Material	Messing, Dichtung: CR/NBR
Oberfläche	Vernickelt
Schutzart IP nach IEC 60 529	IP 68 (5 bar, 30 min)
Höhe	30,5 mm
Gewinde	M25 x 1,5
Gewindelänge	8 mm
Min. Kabeldurchmesser	11 mm
Max. Kabeldurchmesser	17 mm
Betriebstemperaturbereich	-40 °C...100 °C
Drehmoment	14 Nm
Schlüsselweite	27 mm
Type rating nach UL 50E	Type 1, Type 4, Type 4X, Type 12, Type 13

---
