Rittal 2411841 Kabelverschraubung Messing M32x1,5 content_copy

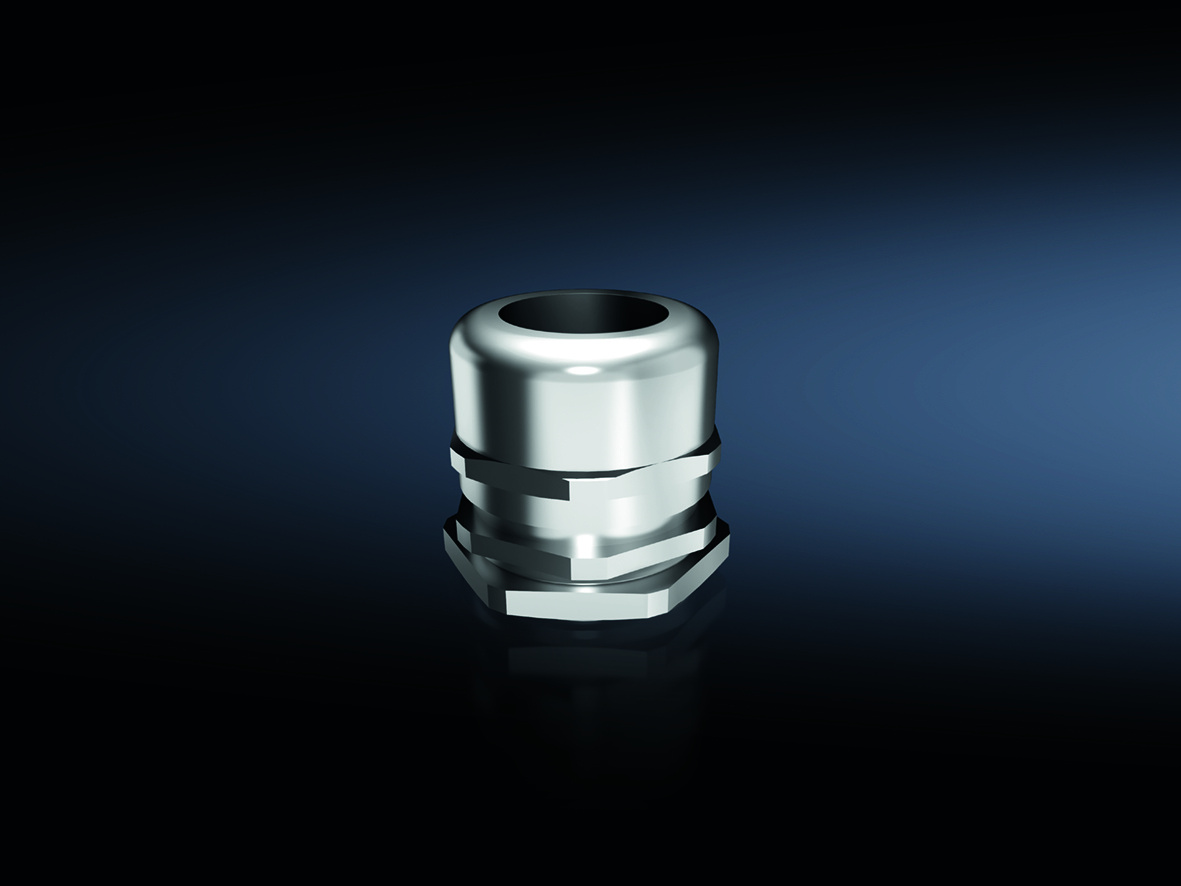

Die Rittal SZ 2411841 ist eine Kabelverschraubung aus Messing mit vernickelter Oberfläche, konzipiert für den Einsatz in industriellen Schaltschränken und Gehäusen. Sie dient zur sicheren und dichten Befestigung von Kabeln im Durchmesserbereich von 15 bis 21 mm an einem Gewindeanschluss M32 x 1,5. Die Verschraubung ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt, wo hohe mechanische Belastungen, Feuchtigkeit oder chemische Einflüsse auftreten können. Die integrierten Klemmlamellen sorgen für einen gleichmäßigen Anzug und eine kabelschonende Zugentlastung, wodurch die Lebensdauer der Kabel verlängert wird.

Einsatzbereiche
Die Kabelverschraubung ist für den Einsatz in industriellen Anlagen, wie z. B. in der Fertigungsautomatisierung, der Energieversorgung oder der Prozesssteuerung, geeignet. Sie wird häufig in Schaltschränken, Verteilerkästen oder anderen geschlossenen Gehäusen eingesetzt, wo eine dichte und mechanisch stabile Kabelführung erforderlich ist. Die Schutzart IP 68 (5 bar, 30 min) macht sie auch für den Einsatz im Außenbereich oder in nassen Umgebungen geeignet, da sie staub- und wasserdicht ist und kurzzeitige Tauchbelastungen bis zu 5 bar Druck und 30 Minuten Dauer übersteht. Die Betriebstemperaturbereich von -40 °C bis 100 °C ermöglicht den Einsatz in extremen klimatischen Bedingungen.

Funktionen und Ausstattung im Detail
Die Verschraubung verfügt über eine integrierte Klemmlamellenkonstruktion, die einen gleichmäßigen Druck auf das Kabel ausübt und so eine sichere und kabelschonende Befestigung gewährleistet. Die Dichtung besteht aus CR/NBR-Material, das eine hohe chemische Beständigkeit und Elastizität bietet, um eine dichte Abdichtung auch bei Temperaturschwankungen zu gewährleisten. Die Gewindelänge beträgt 8 mm, was eine ausreichende Verankerung in entsprechenden Gewindebohrungen ermöglicht. Die Schlüsselweite von 34 mm ermöglicht eine sichere Montage mit einem passenden Ringschlüssel.

Technik verständlich erklärt
Die Schutzart IP 68 bedeutet, dass die Verschraubung vollständig staubdicht ist und auch gegen dauernden Wassereinwirkungen wie Tauchwasser bis zu einem Druck von 5 bar und einer Dauer von 30 Minuten geschützt ist. Dies macht sie besonders geeignet für Einsatzorte, an denen hohe Feuchtigkeit, Spritzwasser oder kurzzeitige Unterwasserbelastungen auftreten. Die Oberfläche ist vernickelt, was eine hohe KorrosionsBeständigkeit und einen guten Schutz gegen Oxidation bietet. Das Material Messing gewährleistet eine hohe mechanische Festigkeit und gute elektrische Leitfähigkeit, was für die Verbindung von Leitungen in elektrischen Anlagen wichtig ist.

Kompatibilität und Zubehör
Die Verschraubung ist für Kabel mit einem Durchmesser zwischen 15 mm und 21 mm ausgelegt. Sie wird zusammen mit einer Gegenmutter geliefert, was den Bestell- und Lageraufwand reduziert. Die Verpackungseinheit umfasst 5 Stück. Die Verschraubung ist für Gewindeanschlüsse M32 x 1,5 konzipiert, die in vielen industriellen Schaltschränken und Gehäusen standardmäßig vorhanden sind. Die Type rating nach UL 50E umfasst die Kategorien Type 1, Type 4, Type 4X, Type 12 und Type 13, was die Eignung für verschiedene Umgebungen, einschließlich feuchter, staubiger oder leicht verschmutzter Bereiche, bestätigt.

Montage und Installation
Die Montage erfolgt durch Einführen des Kabels in die Verschraubung und anschließendes Anziehen der Verschraubung mit einem Ringschlüssel auf das vorgeschriebene Drehmoment von 15 Nm. Die integrierten Klemmlamellen sorgen dafür, dass das Kabel gleichmäßig und ohne Schäden befestigt wird. Die Gegenmutter wird ebenfalls mit dem Schlüssel angezogen, um eine sichere Verbindung zu gewährleisten. Die Höhe der Verschraubung beträgt 36 mm, was bei der Planung der Schranktiefe berücksichtigt werden sollte.

Vorteile im Betrieb
Die Kabelverschraubung bietet eine zuverlässige und dichte Kabelführung, die auch unter hohen mechanischen Belastungen stabil bleibt. Die integrierten Klemmlamellen schützen das Kabel vor Beschädigungen durch Zugkräfte. Die hohe Schutzart IP 68 und der breite Betriebstemperaturbereich von -40 °C bis 100 °C ermöglichen den Einsatz in anspruchsvollen Umgebungen. Die Lieferung von Verschraubung und Gegenmutter in einer Verpackungseinheit reduziert den Bestell- und Lageraufwand. Die vernickelte Oberfläche sorgt für eine hohe KorrosionsBeständigkeit und lange Lebensdauer.

Allgemein
Material	Messing, Dichtung: CR/NBR
Oberfläche	Vernickelt
Schutzart IP nach IEC 60 529	IP 68 (5 bar, 30 min)
Höhe	36 mm
Gewinde	M32 x 1,5
Gewindelänge	8 mm
Min. Kabeldurchmesser	15 mm
Max. Kabeldurchmesser	21 mm
Betriebstemperaturbereich	-40 °C...100 °C
Drehmoment	15 Nm
Schlüsselweite	34 mm
Type rating nach UL 50E	Type 1, Type 4, Type 4X, Type 12, Type 13

---
