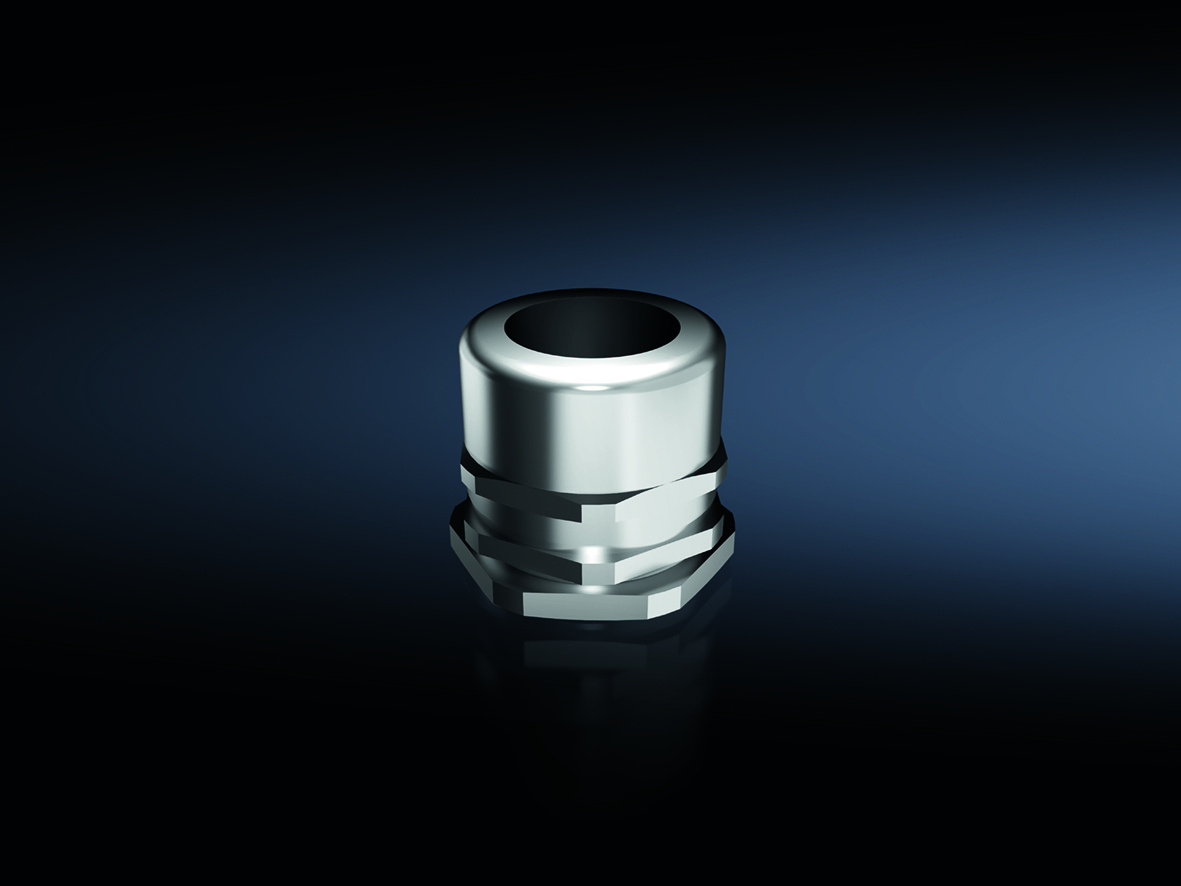

Rittal 2411851 Kabelverschraubung Messing M40x1,5 content_copy

Die Rittal SZ 2411851 ist eine Kabelverschraubung aus Messing, die für den Einsatz in industriellen Anlagen und Schaltschränken konzipiert ist. Sie dient zur sicheren und dichten Befestigung von Kabeln im Durchmesserbereich von 19 bis 28 mm an Gehäusewänden. Die Verschraubung ist mit einer vernickelten Oberfläche versehen, was eine hohe Korrosionsbeständigkeit und gute elektrische Leitfähigkeit gewährleistet. Die integrierten Klemmlamellen sorgen für einen gleichmäßigen Anzug und eine kabelschonende Zugentlastung, wodurch mechanische Belastungen auf das Kabel reduziert werden. Die Verpackungseinheit umfasst vier Stück, wodurch zusätzlicher Bestellaufwand und Lagerplatz eingespart werden.

Einsatzbereiche
Die Kabelverschraubung ist für den Einsatz in Umgebungen mit hohen Anforderungen an die mechanische und elektrische Sicherheit geeignet. Sie wird häufig in der industriellen Elektrotechnik, in der Automatisierungstechnik sowie in Schaltschränken eingesetzt, wo eine dichte und robuste Kabelverbindung erforderlich ist. Die Schutzart IP 68 (5 bar, 30 min) macht sie auch für den Einsatz im Außenbereich oder in feuchten, staubbelasteten Umgebungen geeignet, da sie staub- und wasserdicht ist. Die Type rating nach UL 50E umfasst die Kategorien Type 1, Type 4, Type 4X, Type 12 und Type 13, was die Eignung für verschiedene industrielle und kommerzielle Anwendungen bestätigt.

Funktionen und Ausstattung im Detail
Die Verschraubung verfügt über ein Gewinde M40 x 1,5 mit einer Gewindelänge von 9 mm. Die Schlüsselweite beträgt 43 mm, was die Montage mit einem passenden Schraubenschlüssel ermöglicht. Das erforderliche Drehmoment beträgt 17 Nm, um eine sichere und dichte Verbindung zu gewährleisten. Die Dichtung besteht aus CR/NBR-Material, das eine zuverlässige Abdichtung gegen Staub und Feuchtigkeit bietet. Die Betriebstemperaturbereich reicht von -40 °C bis +100 °C, was die Verwendung in extremen Umgebungsbedingungen ermöglicht.

Technik verständlich erklärt
Die integrierten Klemmlamellen sorgen dafür, dass das Kabel gleichmäßig und ohne Überlastung festgezogen wird. Dies verhindert das Aufreißen des Kabelmantels und schützt die Leiter innerhalb des Kabels. Die IP 68-Schutzart bedeutet, dass die Verschraubung vollständig staubdicht ist und auch unter Wasserdruck von 5 bar für 30 Minuten betrieben werden kann, ohne dass Feuchtigkeit eindringt. Die vernickelte Oberfläche erhöht die Korrosionsbeständigkeit und sorgt für eine gute elektrische Leitfähigkeit, was besonders in feuchten oder aggressiven Umgebungen wichtig ist.

Kompatibilität und Zubehör
Die Kabelverschraubung ist für Kabel mit einem Durchmesser zwischen 19 mm und 28 mm ausgelegt. Sie ist speziell für den Einsatz in Schaltschränken und industriellen Gehäusen konzipiert. Die Verschraubung wird zusammen mit der Gegenmutter in einer Verpackungseinheit geliefert, was den Bestell- und Lageraufwand reduziert.

Montage und Installation
Die Montage erfolgt durch Einschrauben der Verschraubung in das Gehäuse mit einem Schraubenschlüssel. Die Schlüsselweite von 43 mm ermöglicht eine sichere und präzise Montage. Das vorgeschriebene Drehmoment von 17 Nm muss eingehalten werden, um eine dichte und stabile Verbindung zu gewährleisten. Die Klemmlamellen sorgen dafür, dass das Kabel beim Anziehen nicht beschädigt wird.

Vorteile im Betrieb
Die Kabelverschraubung bietet eine zuverlässige und dichte Verbindung, die auch unter harten Betriebsbedingungen hält. Die integrierten Klemmlamellen schützen das Kabel vor mechanischen Belastungen, was die Lebensdauer der Installation verlängert. Die hohe Korrosionsbeständigkeit durch die vernickelte Oberfläche und die IP 68-Schutzart machen sie für den Einsatz in anspruchsvollen Umgebungen geeignet. Die Lieferung von Verschraubung und Gegenmutter in einer Verpackungseinheit reduziert den Bestell- und Lageraufwand.

Allgemein
Material	Messing, Dichtung: CR/NBR
Oberfläche	Vernickelt
Schutzart IP nach IEC 60 529	IP 68 (5 bar, 30 min)
Höhe	43 mm
Gewinde	M40 x 1,5
Gewindelänge	9 mm
Min. Kabeldurchmesser	19 mm
Max. Kabeldurchmesser	28 mm
Betriebstemperaturbereich	-40 °C...100 °C
Drehmoment	17 Nm
Schlüsselweite	43 mm
Type rating nach UL 50E	Type 1, Type 4, Type 4X, Type 12, Type 13

---
