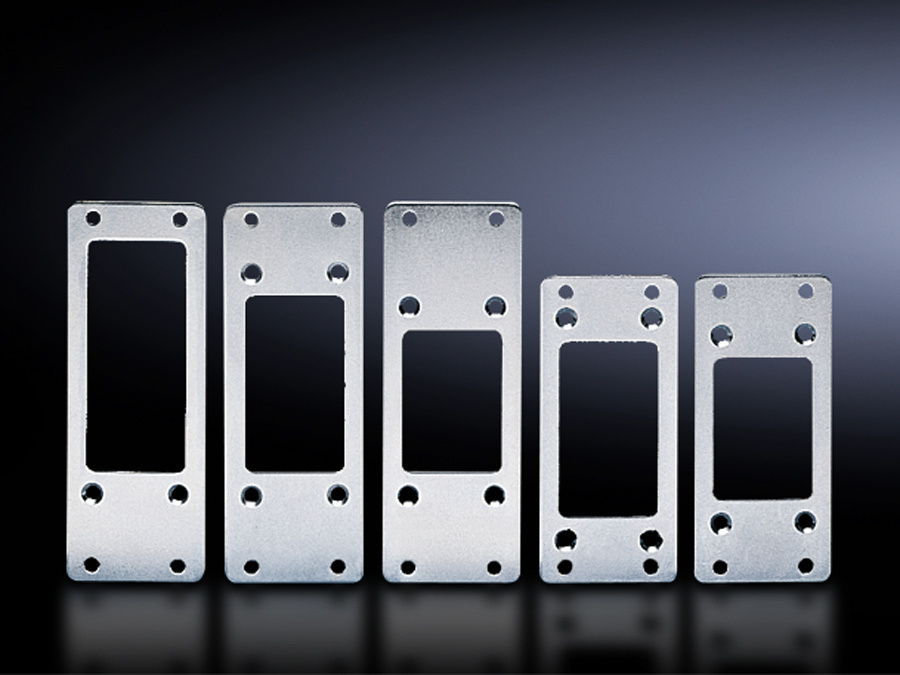

Rittal 2479000 Adapter für Steckverbinder-Ausbrüche, für Reduzierung content_copy

Der Rittal SZ 2479000 ist ein Adapter für Steckverbinder-Ausbrüche, speziell konzipiert zur Reduzierung von 24 auf 16 Pole. Er dient der Anpassung von Schaltschrank- oder Gehäuseöffnungen, um Steckverbinder unterschiedlicher Polzahlen einsetzen zu können. Dies ermöglicht eine flexible Nutzung bestehender Montageöffnungen, ohne dass eine Neuanfertigung oder Änderung der Gehäusestruktur erforderlich ist. Der Adapter wird aus Stahlblech gefertigt und besitzt eine verzinkte Oberfläche, die eine gute Korrosionsschutzleistung bietet und für den Einsatz in industriellen Umgebungen geeignet ist.

Einsatzbereiche
Der Adapter ist für den Einsatz in industriellen Schaltschränken und Gehäusen vorgesehen, insbesondere wenn Steckverbinder mit geringerer Polzahl in vorgefertigte, größere Ausbrüche eingebaut werden sollen. Er wird häufig in der Elektro- und Automatisierungstechnik eingesetzt, wo eine Standardisierung der Montageöffnungen gewünscht ist, aber die tatsächliche Anzahl der benötigten Pole variieren kann. Die Verwendung erfolgt beispielsweise bei der Integration von Steckverbindern in bestehende Schaltschrankkonstruktionen, ohne dass zusätzliche Bohrungen oder Modifikationen an der Gehäusewand notwendig sind.

Funktionen und Ausstattung im Detail
Der SZ 2479000 ermöglicht die Reduzierung der Polzahl von 24 auf 16, wodurch eine kompatible Montage von Steckverbindern mit geringerer Anzahl an Kontakten in einer für 24 Pole ausgelegten Öffnung möglich wird. Die verzinkte Stahlblechkonstruktion gewährleistet eine hohe mechanische Stabilität und Widerstandsfähigkeit gegen Umwelteinflüsse. Der Adapter ist mit einer Dichtung ausgestattet, die eine wasserdichte und staubdichte Abschottung zwischen dem Adapter und dem Gehäuse gewährleistet. Dies trägt zur Erhaltung der Schutzart des Schaltschranks bei, insbesondere wenn die Gehäuse bereits eine bestimmte IP-Schutzklasse (z. B. IP54 oder höher) aufweisen. Die Befestigungsmaterialien sind im Lieferumfang enthalten und ermöglichen eine sichere Montage des Adapters in der vorgesehenen Öffnung.

Technik verständlich erklärt
Der Adapter fungiert als mechanische Zwischenkomponente, die die physikalische Passform zwischen einer größeren Montageöffnung (für 24 Pole) und einem kleineren Steckverbinder (für 16 Pole) herstellt. Die verzinkte Oberfläche bietet einen Schutz gegen Korrosion, was besonders in feuchten oder aggressiven Umgebungen wichtig ist. Die integrierte Dichtung sorgt dafür, dass keine Fremdkörper, wie Staub oder Feuchtigkeit, in das Gehäuse gelangen, solange der Adapter korrekt montiert ist. Die Befestigungsmaterialien sind so ausgelegt, dass sie eine feste Verbindung zwischen Adapter und Gehäusewand ermöglichen, ohne die Struktur des Gehäuses zu beschädigen.

Kompatibilität und Zubehör
Der Adapter ist speziell für die Verwendung mit Steckverbindern ausgelegt, die in Schaltschränken mit vorgefertigten Ausbrüchen montiert werden. Er ist kompatibel mit Standard-Steckverbinder-Öffnungen, die für 24 Pole ausgelegt sind, und ermöglicht die Installation von Steckverbindern mit 16 Polen. Die Verwendung erfolgt in Verbindung mit bestehenden Schaltschrankgehäusen, die bereits eine entsprechende Montageöffnung aufweisen.

Montage und Installation
Die Montage erfolgt durch Einsetzen des Adapters in die vorgesehene Öffnung im Schaltschrank und anschließende Befestigung mit den im Lieferumfang enthaltenen Montagemitteln. Die Dichtung wird dabei zwischen Adapter und Gehäusewand platziert, um eine dichte Verbindung zu gewährleisten. Die Befestigung erfolgt mittels der mitgelieferten Schrauben oder Halterungen, je nach Ausführung des Gehäuses.

Vorteile im Betrieb
Der Einsatz des Rittal SZ 2479000 reduziert die Notwendigkeit, zusätzliche Montageöffnungen in Schaltschränken anzubringen, was Zeit und Materialkosten spart. Die Verwendung eines standardisierten Adapters ermöglicht eine schnellere und fehlerfreie Montage von Steckverbindern mit unterschiedlichen Polzahlen. Die integrierte Dichtung sorgt für eine dauerhafte Schutzfunktion, die die Integrität des Schaltschranks beibehält. Die verzinkte Oberfläche erhöht die Lebensdauer des Adapters in industriellen Umgebungen mit erhöhter Korrosionsgefahr.

Der Artikel wird in einer Verpackungseinheit von 5 Stück geliefert. Die Angaben zur Gewichtung (Nettogewicht 0,37 kg, Bruttogewicht 0,43 kg) beziehen sich auf die gesamte Verpackungseinheit. Die Produktkennzeichnung erfolgt über die Herstellernummer SZ 2479000 und die EAN 4028177024649. Die Umweltbilanz (PCF/VE) beträgt 1,6 kg CO2 eq (Cat B), wobei der Wert auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert wurde.

Allgemein
Ausführung	Für Reduzierung von 24 auf 16 Pole
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	Inkl. Dichtung und Befestigungsmaterial
PCF/VE (Cradle-to-Gate)	1,6 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
