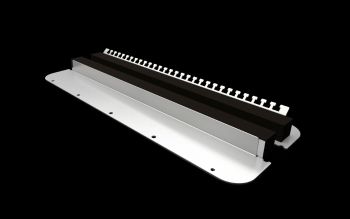

Rittal 2564450 SZ Metall-Flanschplatte zweiteilig für AX mit elastischem Klemmprofil content_copy

Die Rittal SZ 2564450 ist eine zweiteilige Metall-Flanschplatte, speziell für Schaltschränke des Gehäusetyps AX entwickelt. Sie dient als Einbauelement zur strukturierten und sicheren Führung von Kabeln in das Schaltschrankinnere und ermöglicht eine einfache Montage an der Vorderseite des Gehäuses. Die Flanschplatte ist in der Größe 4 ausgeführt und hat die Abmessungen 534 mm Breite und 149 mm Tiefe. Sie wird aus Stahlblech gefertigt und in der Farbe RAL 7035 geliefert, was eine visuelle Harmonie mit den meisten Rittal-Schaltschränken gewährleistet. Im Lieferumfang sind die erforderlichen Befestigungsmaterialien enthalten, sodass keine zusätzlichen Montageteile beschafft werden müssen.

Einsatzbereiche
Die Flanschplatte ist für den Einsatz in industriellen Schaltschränken vorgesehen, insbesondere in Anlagen, in denen eine geordnete und sichere Kabelführung erforderlich ist. Sie wird an der Vorderseite des Schaltschranks montiert, um Kabel mit oder ohne Steckverbindungen einfach und ohne zusätzliche Werkzeuge in das Gehäuse einzuführen. Die zweiteilige Ausführung ermöglicht eine flexible Anpassung an unterschiedliche Schrankbreiten. Bei Schrankbreiten über 760 mm sind zwei Verpackungseinheiten erforderlich, um die gesamte Frontseite abzudecken.

Funktionen und Ausstattung im Detail
Ein wesentlicher Vorteil der SZ 2564450 ist das integrierte elastische Klemmprofil, das eine sichere und schadensfreie Führung der Kabel gewährleistet. Die speziellen Bohrungen in der Flanschplatte sorgen bei der Verschraubung für einen automatischen Potenzialausgleich, wodurch zusätzliche Erdungskabel, Bolzen oder Klemmen entfallen. Dies reduziert die Montagezeit und minimiert Fehlerquellen bei der Installation. Die Flanschplatte ist für die Gehäusetypen AX ausgelegt und passt zu den Schaltschrankmodellen mit den Artikelnummern 1039000, 1054000, 1058000, 1060000, 1076000 und 1090000.

Technik verständlich erklärt
Die zweiteilige Konstruktion der Flanschplatte ermöglicht eine präzise Passform an den vorderen Schrankrand. Die Abmessungen von 534 mm Breite und 149 mm Tiefe sind auf die Standardabmessungen der AX-Serie abgestimmt. Das elastische Klemmprofil, das in der Flanschplatte integriert ist, dient als Kabelhalterung und verhindert mechanische Belastungen an den Kabeln. Die Bohrungen in der Platte sind so angeordnet, dass sie bei der Montage einen elektrischen Kontakt zwischen Gehäuse und Flanschplatte herstellen, was die Erdung vereinfacht. Die Materialwahl aus Stahlblech gewährleistet eine hohe mechanische Stabilität und Korrosionsbeständigkeit.

Kompatibilität und Zubehör
Die Flanschplatte ist ausschließlich für Schaltschränke des Typs AX vorgesehen und passt zu den genannten Modellnummern. Als passendes Zubehör wird ein elastisches Klemmprofil IP55 in der Länge 3 m angeboten, das jedoch nicht im Lieferumfang der Flanschplatte enthalten ist. Dieses Zubehör kann separat erworben werden, um zusätzliche Kabelführungsmöglichkeiten zu schaffen oder bei größeren Installationen die Kabelführung zu optimieren.

Montage und Installation
Die Montage erfolgt an der Vorderseite des Schaltschranks, wobei die Flanschplatte mit den im Lieferumfang enthaltenen Befestigungsmitteln verschraubt wird. Die zweiteilige Ausführung erlaubt eine Anpassung an unterschiedliche Schrankbreiten. Bei Schrankbreiten über 760 mm sind zwei Einheiten erforderlich, um die gesamte Frontseite abzudecken. Die Montage ist werkzeuggestützt und erfordert keine zusätzlichen Erdungskabel oder Klemmen, da der Potenzialausgleich über die Bohrungen automatisch erfolgt.

Vorteile im Betrieb
Die SZ 2564450 reduziert die Montagezeit durch die integrierte Erdungsfunktion und das elastische Klemmprofil. Die zweiteilige Ausführung bietet Flexibilität bei der Anpassung an unterschiedliche Schrankgrößen. Die Verwendung von Stahlblech in RAL 7035 gewährleistet eine hohe mechanische Festigkeit und visuelle Einheitlichkeit mit dem Schaltschrank. Die Kabelführung ist strukturiert und schützt die Kabel vor mechanischen Belastungen. Die Flanschplatte ist für den Einsatz in industriellen Umgebungen ausgelegt, wo eine zuverlässige und wartungsfreundliche Kabelführung erforderlich ist.

Allgemein
Ausführung	zweiteilig
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Inkl. Befestigungsmaterial
Hinweis	Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen, Beim Einbau in Schrankbreite >760 mm werden 2 VE benötigt
Breite	534 mm
Tiefe	149 mm
Passend für	Gehäusetyp: AX
Passend für Artikel-Nr.	1039000, 1054000, 1058000, 1060000, 1076000, 1090000
Flanschplatte	Größe: 4

---
