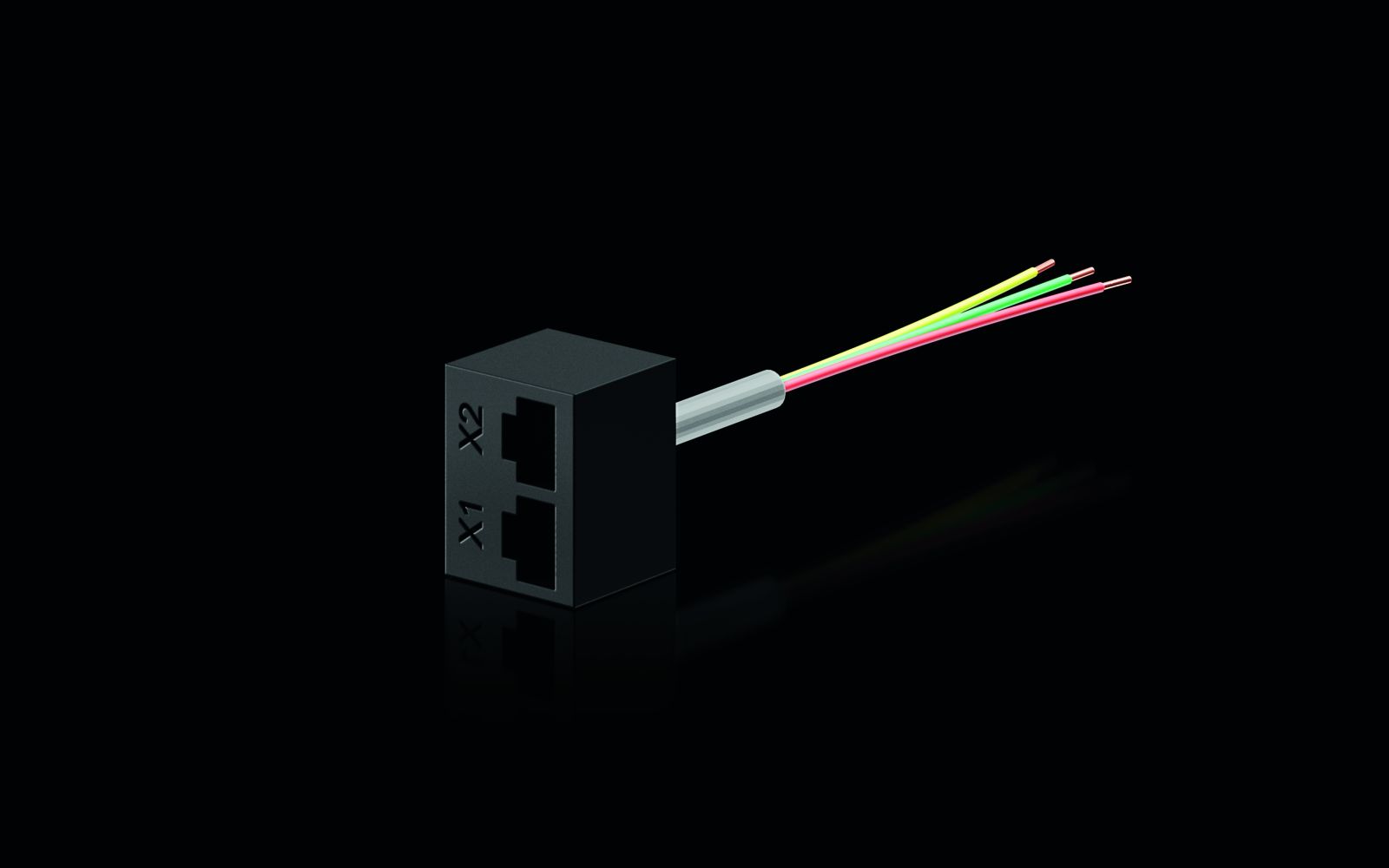

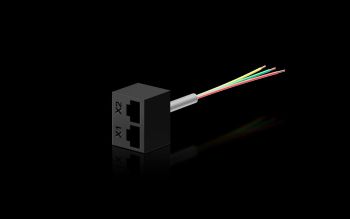

Rittal 3124320 SK ModBus Adapter für Blue e+ EC-Filterlüfter content_copy

Der Rittal SK 3124320 ist ein ModBus-Adapter, der speziell für die Vernetzung von EC-Filterlüftern der Serie Blue e+ entwickelt wurde. Er dient als Schnittstelle zwischen den Lüftern und einem IoT-Interface (Artikelnummer 3124.300), um eine intelligente Überwachung und Steuerung der Lüfterfunktionen über ModBus zu ermöglichen. Der Adapter ist kompakt ausgeführt und in der Farbe RAL 9005 gehalten, was ihn optisch in industriellen Schaltschränken integrieren lässt.

Einsatzbereiche
Der ModBus-Adapter wird in industriellen Schaltschränken eingesetzt, wo eine zentrale Steuerung und Überwachung der Lüfterfunktionen erforderlich ist. Er ist besonders geeignet für Anwendungen, bei denen die Lüfter über ein Netzwerk gesteuert, überwacht oder in ein übergeordnetes Gebäude- oder Produktionsleitsystem integriert werden sollen. Die Vernetzung ermöglicht die Erfassung von Betriebsdaten wie Drehzahl, Temperatur oder Betriebsstunden, was für Wartungsplanung und Energieeffizienz relevant ist.

Funktionen und Ausstattung im Detail
Der Adapter ermöglicht die Kommunikation der Blue e+ EC-Filterlüfter über das ModBus-Protokoll. Er ist für die Verwendung mit den Lüftermodellen mit den Artikelnummern 3240.900, 3241.900, 3243.900, 3244.900, 3245.90x und 3245.8x0 ausgelegt. Für jeden angeschlossenen EC-Filterlüfter ist ein eigener ModBus-Adapter erforderlich. Die Kabellänge beträgt 100 mm, was eine direkte Verbindung zum Lüfter ermöglicht. Die Kommunikation erfolgt über das IoT-Interface (3124.300), das als zentrale Schnittstelle fungiert.

Technik verständlich erklärt
Der ModBus-Adapter arbeitet als digitale Schnittstelle, die die analogen Signale der EC-Filterlüfter in ModBus-kompatible Datenpakete umwandelt. Diese Daten können dann über ein Netzwerk an ein Steuer- oder Überwachungssystem übertragen werden. Die Schutzart IP 20 nach IEC 60 529 bedeutet, dass der Adapter gegen Berührung mit Fingern und gegen festen Fremdkörpern geschützt ist, jedoch nicht gegen Wasser oder Staub. Er ist daher für den Einsatz in geschlossenen Schaltschränken geeignet, nicht jedoch für offene oder feuchte Umgebungen.

Kompatibilität und Zubehör
Der Adapter ist ausschließlich kompatibel mit den genannten Blue e+ EC-Filterlüftern. Die Kombination aus ModBus-Adapter, IoT-Interface und den Lüftern ermöglicht eine zentrale Steuerung und Überwachung der Lüfterfunktionen.

Montage und Installation
Der Adapter wird direkt an den EC-Filterlüfter angeschlossen, wobei die Kabellänge von 100 mm eine direkte Verbindung ermöglicht. Die Montage erfolgt im Schaltschrank, wobei die Abmessungen von 30 mm (Breite), 34 mm (Höhe) und 29 mm (Tiefe) eine kompakte Platzierung gewährleisten. Die Installation erfordert keine speziellen Werkzeuge, jedoch ist die korrekte Verbindung zum Lüfter und zum IoT-Interface sicherzustellen.

Vorteile im Betrieb
Durch die Vernetzung der Lüfter über ModBus können Betriebszustände in Echtzeit überwacht und dokumentiert werden. Dies unterstützt die prädiktive Wartung, da Anomalien frühzeitig erkannt werden können. Zudem ermöglicht die zentrale Steuerung eine optimierte Energieverwendung, da die Lüfter je nach Betriebsbedingungen angepasst werden können. Die Integration in bestehende Netzwerke reduziert die Notwendigkeit für zusätzliche Sensoren oder Steuergeräte.

Allgemein
Farbe	RAL 9005
Hinweis	Je angeschlossenem EC-Filterlüfter wird ein ModBus-Adapter benötigt, Kabellänge: 100 mm
Passend für Artikel-Nr.	3240.900, 3241.900, 3243.900, 3244.900, 3245.90x, 3245.8x0
Breite	30 mm
Höhe	34 mm
Tiefe	29 mm
Passend für	Blue e+ Filterlüfter
Schutzart IP nach IEC 60 529	IP 20

---
