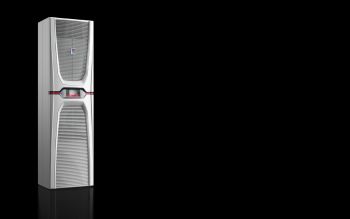

Rittal 3189945 Blue e+ Wandanbau-Kühlgerät, 5800 W, Chemieausführung
|
-8% 5.327,95 EUR 5.770,31 EUR |
|
|
( 6.340,26 EUR inkl. MwSt. ) zzgl. Versandkosten |
|
|
oder ab 102,71 EUR monatl. Leasingrate
|
|
| Lieferzeit ab Lager Vorlieferant ca. 6 Arbeitstageinfo_outline | |
| Bestand: 5 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 598974 |
| Hersteller-Nr.: | 3189945 |
| EAN-Code: | 4028177935563 |
| Gewicht: | 90 kg |
| Typ: | SK 3189945 |
Produktinformationen zu Rittal 3189945:
Einsatzbereiche
Das Kühlgerät ist für Anwendungen ausgelegt, in denen die Luft Schwefelsäure-Aerosole enthält. Die spezielle Chemieausführung schützt die Bauteile vor Korrosion und sorgt für eine längere Lebensdauer sowohl der Kühlkomponenten als auch der im Schaltschrank installierten elektronischen Geräte. Die Einsatzgrenzen liegen bei einer Betriebstemperatur von -20 °C bis 60 °C, wobei der Kältemittelkreislauf aktiv im Bereich von 3 °C bis 60 °C betrieben werden kann. Die Heat Pipe arbeitet im Temperaturbereich von -20 °C bis 45 °C.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen Verflüssiger mit hydrophober RiNano-Beschichtung, die die Oberfläche wasserabweisend macht und die Verschmutzung reduziert. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass das anfallende Kondensat direkt im Gerät verdunstet und nicht abgeleitet werden muss. Das Gerät ist anschlussfertig verdrahtet und verfügt über eine steckbare Anschlussklemmleiste. Im Lieferumfang sind Befestigungsmaterialien enthalten. Die Temperaturregelung erfolgt über einen e+ Controller, der werkseitig auf +35 °C eingestellt ist, wobei der Einstellbereich von 20 °C bis 50 °C beträgt.
Technik verständlich erklärt
Die Kühlleistung beträgt 5,5 kW bei einer Außentemperatur von 35 °C (L35) und einer Betriebsspannung von 380 V bis 480 V, 3~, 50 Hz oder 60 Hz. Die Gesamtkühlleistung ist gemäß DIN EN 14511 spezifiziert. Die Luftleistung beträgt im Außen- und Innenkreislauf jeweils 2.300 m³/h. Die Energieeffizienz wird durch die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie unterstützt, die eine bauteilschonende Kühlung ermöglichen. Die Kälteleistungszahl (EER) beträgt 2,5 bei 50 Hz und 60 Hz, während der jährliche Energieeffizienzwert (SEER) 5,6 beträgt. Das Gerät verwendet das Kältemittel R-513A mit einer Menge von 1,8 kg, einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Bemessungsleistung beträgt 2,35 kW, die Nennleistung (Pel) beträgt 2,2 kW. Der zulässige Betriebsdruck beträgt 24 bar.
Kompatibilität und Zubehör
Zur Fernüberwachung und Vernetzung der Blue e+ Geräte kann das IoT Interface mit der Artikelnummer 3124.300 verwendet werden. Es ermöglicht die Überwachung von Gerätedaten, Zuständen und Systemmeldungen, um die Maschinenverfügbarkeit und Prozesssicherheit zu erhöhen. Als Zubehör sind unter anderem der SK Kondensatschlauch 12 x 2 mm (Länge 10 m), die Abdeckung für die Anschlussbox (Artikelnummer 3355.210), Metallfilter und Filtermatten für die genannten SK-Modelle sowie eine Luftumlenkung für SK 3188. / 3189.xxx verfügbar.
Montage und Installation
Das Gerät ist als Wandanbau ausgeführt und erfordert einen Montageausbruch mit einer Breite von 433 mm und einer Höhe von 1.579 mm. Die Abmessungen des Geräts betragen 450 mm (Breite) × 1.600 mm (Höhe) × 393 mm (Tiefe). Die Bemessungsbetriebsspannung liegt bei 380 V bis 480 V, 3~, 50 Hz/60 Hz, wobei eine Toleranz von -10 % (342 V) bei 380 V und +6 % (509 V) bei 480 V zugelassen ist. Für den Schutz des Geräts ist ein geeigneter Überspannungsschutz vorzusehen: bei Betriebsspannungen unter 460 V (3~) gilt Uc 275 V, Imax 40 kA, In 20 kA, Up 1,5 kV; bei Betriebsspannungen über 460 V (3~) gilt Uc 385 V, Imax 40 kA, In 20 kA, Up 1,5 kV.
Vorteile im Betrieb
Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die Mehrspannungsfähigkeit ohne Umverdrahtung ermöglicht einen weltweiten Einsatz. Die bauteilschonende Kühlung verlängert die Lebensdauer der im Schaltschrank installierten Komponenten. Die intuitive Bedienung erfolgt über ein Touchdisplay und intelligente Schnittstellen. Die integrierte Kondensatverdunstung reduziert die Wartungsaufwand, da kein Kondensat abgeleitet werden muss.
Schutzart IP
Der Innenkreislauf des Geräts entspricht der Schutzart IP 55 nach EN 60 529, was staubdicht und gegen Wasserstrahlen geschützt bedeutet. Das Gerät ist somit auch für den Einsatz im Außenbereich geeignet, soweit die Vorgaben für den Semi-Outdoor-Bereich eingehalten werden.
Lagertemperaturbereich
Das Gerät kann bei Lagertemperaturen von -40 °C bis 70 °C gelagert werden, was eine flexible Lagerung und Transportfähigkeit in verschiedenen Klimazonen ermöglicht.
| Allgemein | |
| Ausführung | Wandanbau, Chemie |
| Marktrelevante Produktänderungen | Die Abdeckung für die Anschlussbox zum Schutz für den elektrischen Anschluss am Kühlgerät ist seit Anfang 2024 nicht mehr im Lieferumfang enthalten. Die Abdeckung 3355.200 und 3355.210 kann als Zubehör optional bestellt werden. |
| Einsatzgebiete | Anwendungen, wo Schwefelsäure als Aerosol in der Luft enthalten sein kann (z. B. Papierindustrie, Lebensmittelindustrie, Chemieindustrie, Galvanik, Offshore-Bereich) |
| Material | Stahlblech |
| Oberfläche | Blechteile und Elektronik mit Klarlack lackiert, Kältekreislauf mit 2-K-PUR-Lack lackiert |
| Farbe | RAL 7035 |
| Lieferumfang | Verflüssiger mit hydrophober RiNano-Beschichtung, Integrierte elektrische Kondensatverdunstung, Inkl. Befestigungsmaterial, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste) |
| Optionen | Zur Fernüberwachung und Vernetzung von Kühlgeräten und Chillern der Blue e+ Generation setzen Sie das IoT Interface mit der Artikelnummer 3124.300 ein. Erhöhen Sie die Maschinenverfügbarkeit und Prozesssicherheit durch die Fernüberwachung von Gerätedaten, Zuständen und Systemmeldungen. |
| Gesamtkühlleistung nach DIN EN 14511 | Kühlleistung L35 L35/50 Hz: 5,5 kW, Kühlleistung L35 L35/60 Hz: 5,5 kW, Kühlleistung L35 L50/50 Hz: 3,95 kW, Kühlleistung L35 L50/60 Hz: 3,95 kW |
| Bemessungsbetriebsspannung | 380 V - 480 V, 3~, 50 Hz/60 Hz |
| Hinweis | Durch den Download der Software kommt ein Vertrag zwischen dem Vertragspartner und Rittal über die unentgeltliche Nutzung der Software nach Maßgabe dieser Lizenzbedingung zustande., Nur für den Semi-Outdoor Bereich einsetzbar (Beschreibung siehe Anleitung), Zum Schutz der Blue e+ Kühlgeräte ist ein geeigneter Überspannungsschutz vorzusehen: , - Betriebsspannung < 460 V (3~): Uc 275 V, Imax 40 kA, In 20 kA, Up 1,5 kV. , - Betriebsspannung > 460 V (3~): Uc 385 V, Imax 40 kA, In 20 kA, Up 1,5 kV. |
| Hinweis zur Artikel-Nr. | Toleranz: 380 V -10 % (342 V) und 480 V +6 % (509 V), Volleinbau nicht möglich |
| Bemessungsleistung | 2,35 kW |
| Luftleistung (freiblasend) | Außenkreislauf: 2.300 m³/h, Innenkreislauf: 2.300 m³/h |
| Energy efficiency ratio (EER) 50/60 Hz L35 L35 | Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,5, Kälteleistungszahl L35 L35 (EER) 60 Hz: 2,5 |
| Seasonal energy efficiency ratio (SEER) 50/60 Hz | 5,6 |
| Breite | 450 mm |
| Höhe | 1.600 mm |
| Tiefe | 393 mm |
| Erforderlicher Montageausbruch | Ausbruch-Breite: 433 mm, Ausbruch-Höhe: 1.579 mm |
| Schutzart IP nach EN 60 529 | Innenkreislauf IP 55 |
| Kältemittel/Kühlmedium | Kältemittel: R-513A, Menge: 1,8 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 1,14 t |
| Temperaturregelung | e+ Controller (werkseitige Einstellung +35 °C) |
| Betriebstemperaturbereich | -20 °C...60 °C |
| Lagertemperaturbereich | -40 °C...70 °C |
| Betriebstemperaturbereich Kältemittelkreislauf (aktiv) | 3 °C...60 °C |
| Betriebstemperaturbereich Heat Pipe | -20 °C...45 °C |
| Einstellbereich | 20 °C...50 °C |
| Nennleistung Pel | Nennleistung L35 L35/50 Hz: 2,2 kW, Nennleistung L35 L35/60 Hz: 2,2 kW, Nennleistung L35 L50/50 Hz: 2,2 kW, Nennleistung L35 L50/60 Hz: 2,2 kW |
| Zulässiger Betriebsdruck (p max.) | 24 bar |
| PCF/VE (Cradle-to-Gate) | 1.161,39 |
