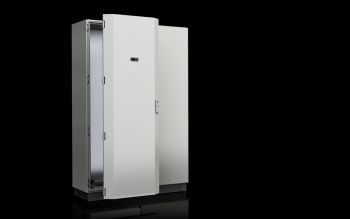

Rittal 3201840 Klimatür für Klima Kühlmodul, für VX zweitürig 600/1 content_copy

Die Rittal Klimatür SK 3201840 ist ein Bauteil zur Integration von Kühlmodulen in VX-Schaltschränke. Sie dient als Ersatz- oder Ergänzungstür für Schränke mit einer Breite von 600 mm oder 1200 mm und einer Höhe von 1800 mm. Die Tür ist aus Stahlblech gefertigt und in der Farbe RAL 7035 gehalten, was eine visuelle Einheitlichkeit mit dem übrigen Schrankdesign gewährleistet. Sie ist speziell für den Einbau von Klimamodulen der Typen SK 3307.7XX bis 3310.7XX konzipiert und ermöglicht somit die Klimatisierung des Schrankinneren, um empfindliche elektronische Komponenten vor Überhitzung zu schützen.

Einsatzbereiche
Die Klimatür wird in industriellen Anlagen eingesetzt, wo eine kontrollierte Temperatur im Schaltschrank erforderlich ist. Sie ist geeignet für Schränke des VX-Typs, insbesondere in Konfigurationen mit einer Breite von 600 mm oder 1200 mm und einer Höhe von 1800 mm. Bei 1200 mm breiten VX-Schränken kann die vorhandene Anschlagtür weiterverwendet werden, unabhängig davon, ob das Kühlmodul links oder rechts im Schrank positioniert ist. Die Tür ist für die Geräteposition links ausgelegt, wobei der Türanschlag ebenfalls links angeordnet ist.

Funktionen und Ausstattung im Detail
Die Tür verfügt über 180°-Scharniere, die eine maximale Öffnungswinkel von etwa 130° ermöglichen. Dies erleichtert den Zugang zum Schrankinneren und die Montage oder Wartung der darin installierten Komponenten. Die Konstruktion aus Stahlblech gewährleistet eine hohe mechanische Stabilität und einen sicheren Schutz der darin enthaltenen Geräte.

Technik verständlich erklärt
Die Klimatür ist Teil eines modularen Klimakonzepts, das es ermöglicht, Kühlmodule flexibel in bestehende Schaltschrankkonstruktionen einzubauen. Die Verwendung von Stahlblech sorgt für eine robuste und langlebige Konstruktion, die den Anforderungen in industriellen Umgebungen standhält. Die Farbgebung in RAL 7035 sorgt für eine einheitliche optische Gestaltung, die sich in die Standardfarbpalette von Rittal-Schränken einfügt. Die 180°-Scharniere bieten eine große Bewegungsfreiheit, wodurch die Tür weit geöffnet werden kann, ohne dass sie an benachbarten Bauteilen oder der Umgebung anstößt.

Kompatibilität und Zubehör
Die Klimatür ist speziell für die Integration von Kühlmodulen der Typen SK 3307.7XX bis 3310.7XX entwickelt. Als passendes Zubehör sind Filtermedien für KTS-Systeme sowie VX-Komfortgriffe für Profilhalbzylinder verfügbar. Diese Komponenten können ergänzend zur Klimatür eingesetzt werden, um die Funktionalität und Bedienbarkeit des Schaltschranks zu verbessern. Die Klimatür ist für VX-Schränke ausgelegt, wobei die genaue Passform auf die Abmessungen von 600 mm oder 1200 mm Breite und 1800 mm Höhe abgestimmt ist.

Montage und Installation
Die Montage erfolgt an bestehenden VX-Schränken, wobei die Tür an der vorgesehenen Position befestigt wird. Die 180°-Scharniere ermöglichen eine sichere und stabile Montage. Die Tür ist für die Geräteposition links ausgelegt, wodurch die Montage des Kühlmoduls auf der linken Seite des Schrankinneren erfolgt. Bei 1200 mm breiten Schränken kann die bestehende Anschlagtür weiterverwendet werden, was eine direkte Integration ohne zusätzliche Umbauten ermöglicht.

Vorteile im Betrieb
Die Klimatür bietet eine flexible und modulare Lösung für die Klimatisierung von Schaltschränken. Die Verwendung von Stahlblech sorgt für eine hohe mechanische Festigkeit und Langlebigkeit. Die Farbgestaltung in RAL 7035 gewährleistet eine visuelle Einheitlichkeit mit dem übrigen Schrank. Die 180°-Scharniere ermöglichen einen bequemen Zugang zum Schrankinneren, was die Wartung und Montage von Komponenten erleichtert. Die Kombination mit passenden Kühlmodulen ermöglicht eine effiziente Temperaturregelung, um die Betriebssicherheit elektronischer Geräte zu gewährleisten.

Allgemein
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Klimatür ohne vormontiertes Kühlmodul, 180°-Scharniere, Türöffnungswinkel ca. 130°
Hinweis zur Artikel-Nr.	Passend für VX Schränke, Bei 1200 mm breiten VX Schränken kann die vorhandene Anschlagtür verwendet werden – unabhängig von der Geräteposition links oder rechts, Türanschlag links
Passend für	Geräteposition links

---
