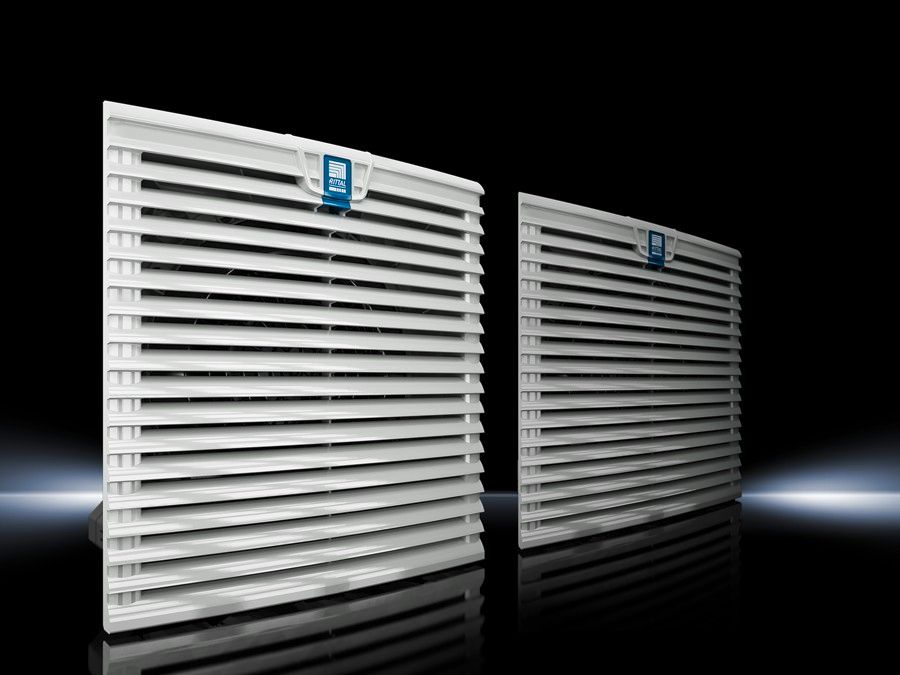

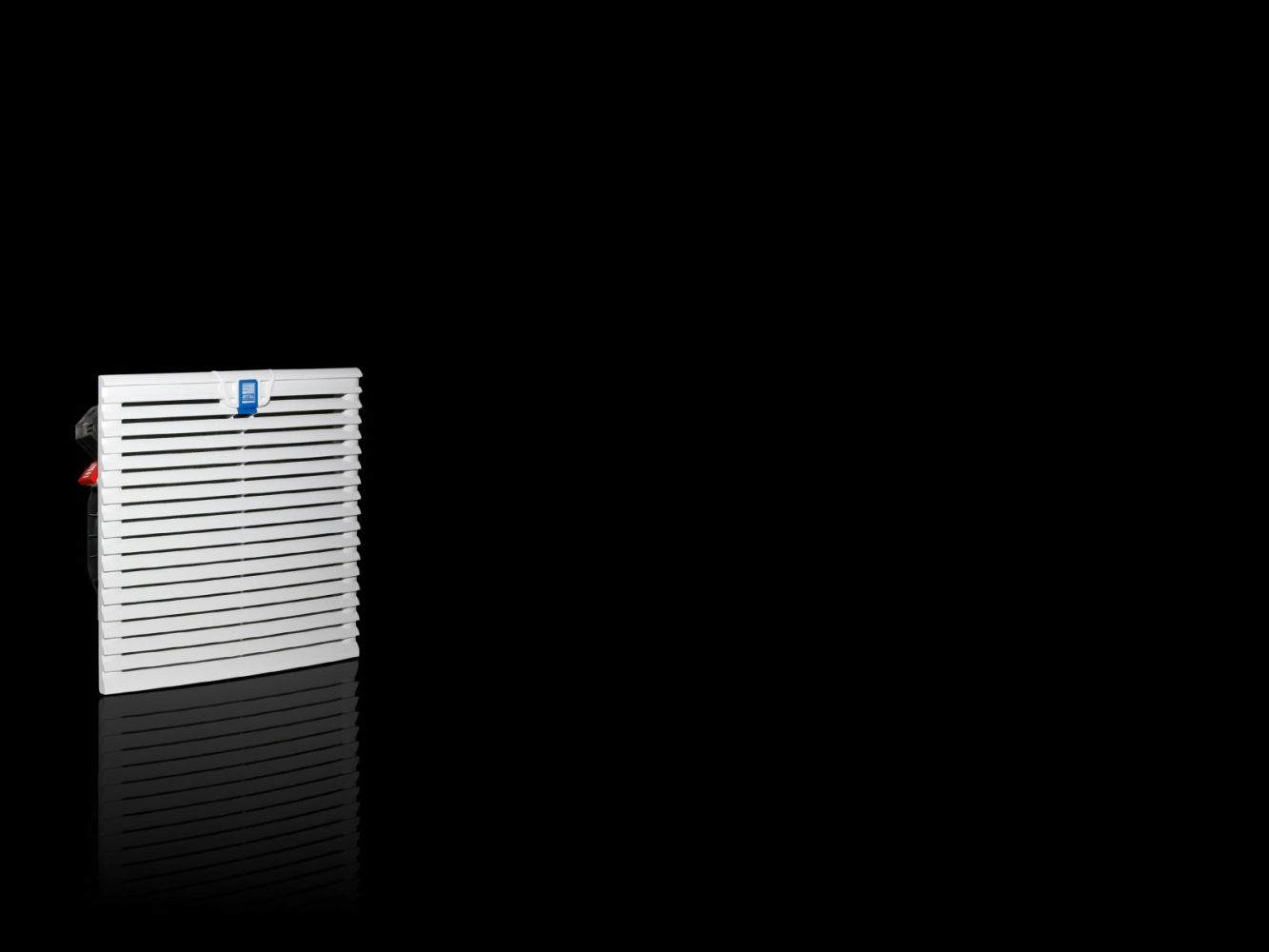

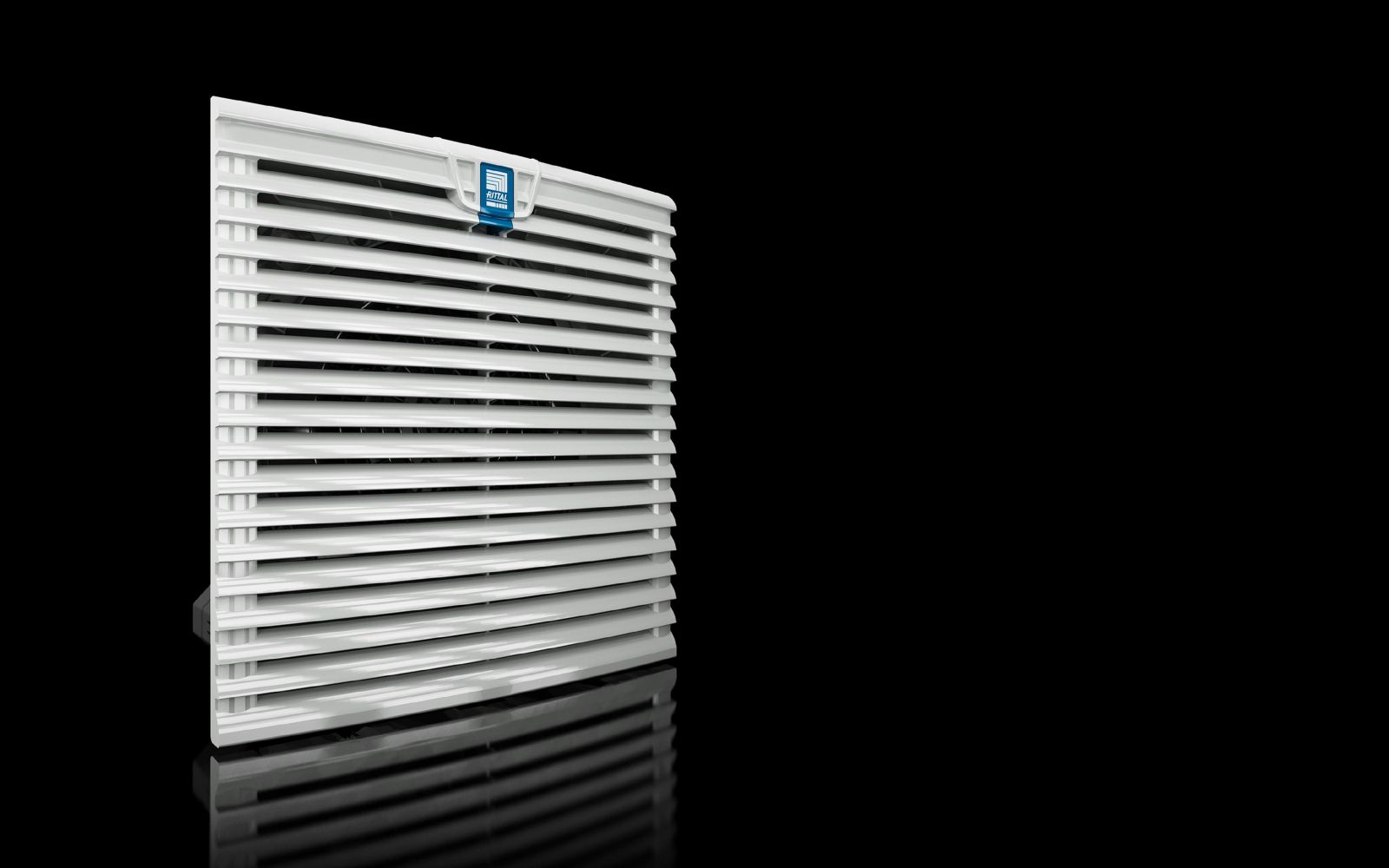

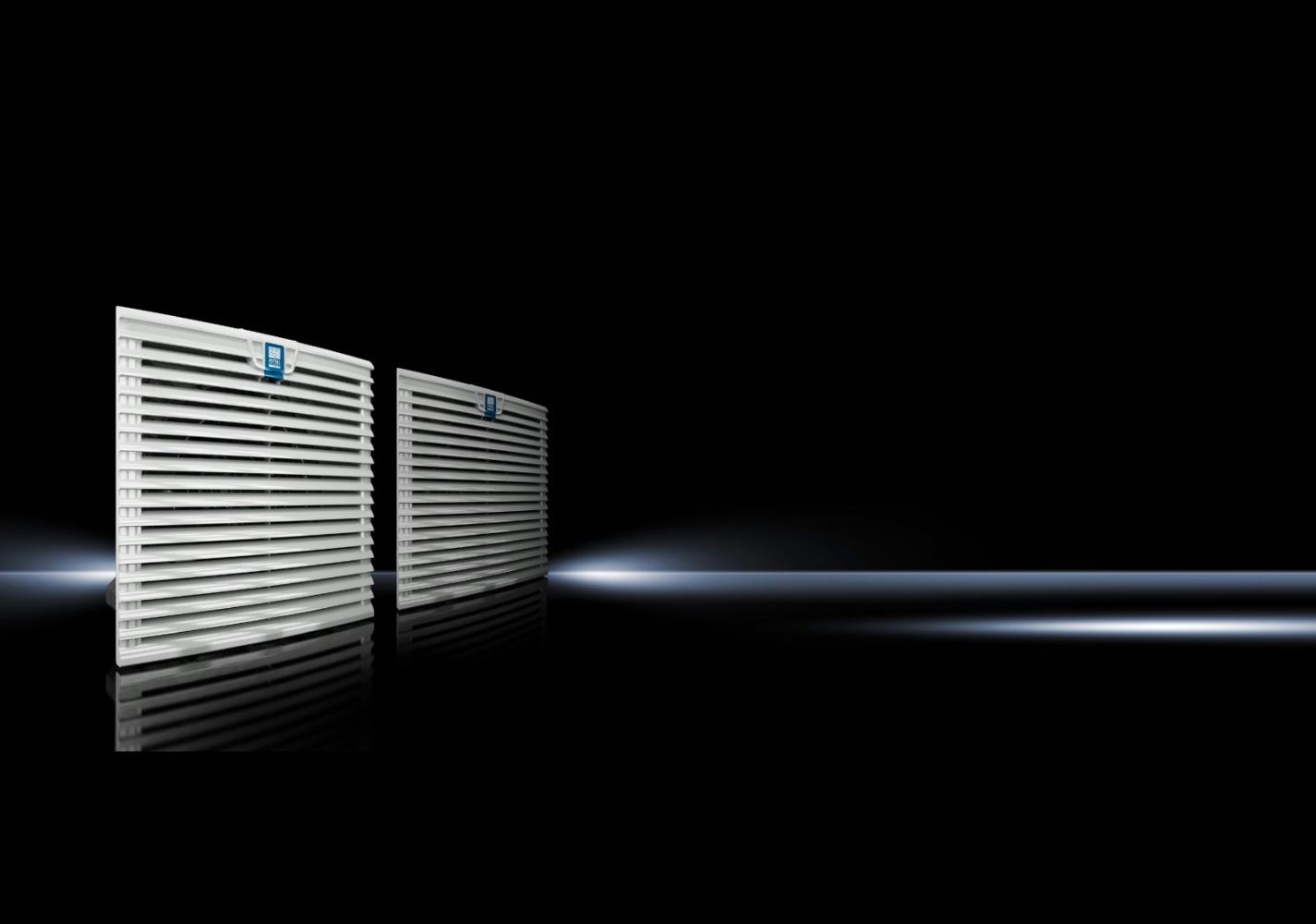

Rittal 3245500 SK Eco Comfort Filterlüfter 890 m³/h, 200–240 V AC, 50 Hz, content_copy

Der Rittal SK 3245.500 ist ein Filterlüfter mit EC-Technologie, ausgelegt für den Wandanbau in industriellen und technischen Anlagen. Er dient der kontrollierten Belüftung von Schaltschränken, Verteilerkästen oder anderen geschlossenen technischen Einheiten, um eine ausreichende Kühlung und Schutz vor Staub und Fremdkörpern zu gewährleisten. Die Einheit ist mit einem Diagonal-Lüfter ausgestattet, der eine hohe Luftdurchsatzleistung bei geringem Energieverbrauch ermöglicht. Die integrierte Steuerschnittstelle erlaubt die Ansteuerung und Überwachung der Lüfterdrehzahl sowie der Funktion, wodurch eine präzise Regelung im Betrieb möglich ist.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche Belüftung mit Schutz vor Staub und Partikeln erforderlich ist. Er eignet sich insbesondere für Schaltschränke, die in Produktionsanlagen, Energieversorgungsanlagen oder in der Automatisierungstechnik eingesetzt werden. Die Schutzart IP 51 mit Vliesfilter oder Faltenfilter gewährleistet einen Schutz gegen Staub und vertikale Tropfwasser, während die Kombination mit einer Strahlwasserhaube die Schutzart auf IP 56 erhöht, was auch bei erhöhter Feuchtigkeit oder Spritzwasserbelastung ausreicht. Die NEMA-Schutzarten Type 1, Type 12, Type 3 und Type 3R mit entsprechenden Filtern und Hauben erweitern die Einsatzmöglichkeiten in verschiedenen Regionen und Normenkontexten.

Funktionen und Ausstattung im Detail
Die Einheit wird als komplett einbaufertige Einheit geliefert, inklusive einer Vliesfiltermatte, die den Schutz vor feinen Partikeln gewährleistet. Die Luftleistung beträgt 890 m³/h bei freiblasendem Betrieb mit Vliesfilter, wobei die Leistung bei Verwendung eines Faltenfilters auf 1.125 m³/h ansteigt. Bei Verwendung von Austrittsfiltern (Artikel-Nr. 3243200) ergibt sich eine Luftleistung von 630 m³/h mit einem Filter und 770 m³/h mit zwei Filtern. Die Bemessungsbetriebsspannung liegt bei 200 V – 240 V, 1~, 50 Hz/60 Hz, was eine universelle Verwendung in verschiedenen Stromnetzen ermöglicht. Die Nennleistung beträgt 165 W, der Bemessungsstrom maximal 1,33 A. Die Einheit ist mit einer Vorsicherung von 4 A ausgestattet, um die elektrische Sicherheit zu gewährleisten.

Technik verständlich erklärt
Der Lüfter nutzt eine EC-Motor-Technologie, die für eine hohe Energieeffizienz und eine präzise Drehzahlsteuerung sorgt. Die integrierte Steuerschnittstelle ermöglicht die Ansteuerung über 0-10 V oder PWM-Eingang und liefert ein Tachosignal, das die Drehzahl und Betriebszustand überwachen lässt. Dies ist besonders wichtig für Anwendungen, bei denen eine automatische Regelung der Lüfterleistung an die tatsächliche Kühlbedarf angepasst werden soll. Die Schalldruckpegel liegen bei 72 dB(A), was für industrielle Anwendungen akzeptabel ist. Die Betriebstemperaturbereich reicht von -25 °C bis 55 °C, was eine Verwendung in klimatisch unterschiedlichen Umgebungen ermöglicht.

Kompatibilität und Zubehör
Zur Erhöhung der Luftleistung kann optional ein Faltenfilter eingesetzt werden, der sowohl bei Filter- und Dachlüftern als auch bei Austrittsfiltern verwendet werden kann. Für eine noch effizientere Regelung und Überwachung wird der Einsatz von Drehzahlreglern EC für EC-Filterlüfter empfohlen, insbesondere ab einer Luftleistung von 180 m³/h. Die Einheit ist mit einer Strahlwasserhaube kompatibel, um die Schutzart auf IP 51 zu erhöhen. Alternativ ist ein Blue e+ Filterlüfter EC mit einer Luftleistung von 1161 m³/h verfügbar, der als Nachfolger oder Alternative in Betracht gezogen werden kann.

Montage und Installation
Die Einheit hat eine Breite und Höhe von 323 mm und eine Einbautiefe von 130,5 mm. Der erforderliche Montageausschnitt beträgt 292 mm in Breite und Höhe. Die Einheit ist für den Wandanbau ausgelegt und wird direkt in die vorgesehene Öffnung eingebaut. Die Farbe ist RAL 7035, was eine neutrale, industriell anerkannte Farbgebung darstellt.

Vorteile im Betrieb
Der Filterlüfter bietet eine hohe Luftdurchsatzleistung bei geringem Energieverbrauch, was die Betriebskosten senkt. Die integrierte Steuerschnittstelle ermöglicht eine präzise Regelung und Überwachung, was die Zuverlässigkeit und Lebensdauer erhöht. Die Verwendung von Vlies- und Faltenfiltern sorgt für einen effektiven Schutz vor Staub und Partikeln, wodurch die Innenräume der Schaltschränke sauber gehalten werden. Die hohe Schutzart und die breite Temperaturbereichsabdeckung machen den Lüfter für vielfältige industrielle Anwendungen geeignet.

Allgemein
Ausführung	Wandanbau, EC
Marktrelevante Produktänderungen	Die Abdeckung für die Anschlussklemme ist seit Mai 2024 kein Bestandteil mehr der TopTherm Filterlüfter. Sie hat sich bei der Prüfung als normativ nicht erforderlich erwiesen und stellt weder eine Beeinträchtigung der Funktion noch der Betriebssicherheit dar.
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Vliesfiltermatte
Ventilator	Diagonal, EC-Motor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 1.125 m³/h, Bei 60 Hz: 1.125 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 890 m³/h, Bei 60 Hz: 890 m³/h
Luftleistung mit Austrittsfilter inkl. Vliesfiltermatte (Anzahl x Artikel-Nr.)	1 x 3243200: 630 m³/h, 2 x 3243200: 770 m³/h
Bemessungsbetriebsspannung	200 V - 240 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 165 W, Bei 60 Hz: 165 W
Bemessungsstrom max.	Bei 50 Hz: 1,33 A, Bei 60 Hz: 1,33 A
Breite	323 mm
Höhe	323 mm
Einbautiefe	130,5 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 51 mit Vliesfilter/Faltenfilter, IP 52 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 1, Type 12, Type 3, Type 3R mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Zur Erhöhung der Luftleistung kann optional ein Faltenfilter eingesetzt werden (siehe Kennlinie). Dieser kann sowohl bei den Filter- & Dachlüftern und bei den Austrittsfiltern verwendet werden., Für einen noch effizienteren Betrieb oder zur Überwachung der Filterlüfter wird der Einsatz der Drehzahlregler EC für EC-Filterlüfter empfohlen (ab Luftleistung 180 m³/h).
Betriebstemperaturbereich	-25 °C...55 °C
Lagertemperaturbereich	-25 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 72 dB(A), Bei 60 Hz: 72 dB(A)
Steuerschnittstelle

---
