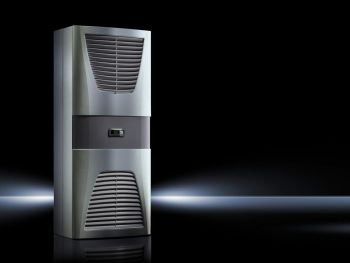

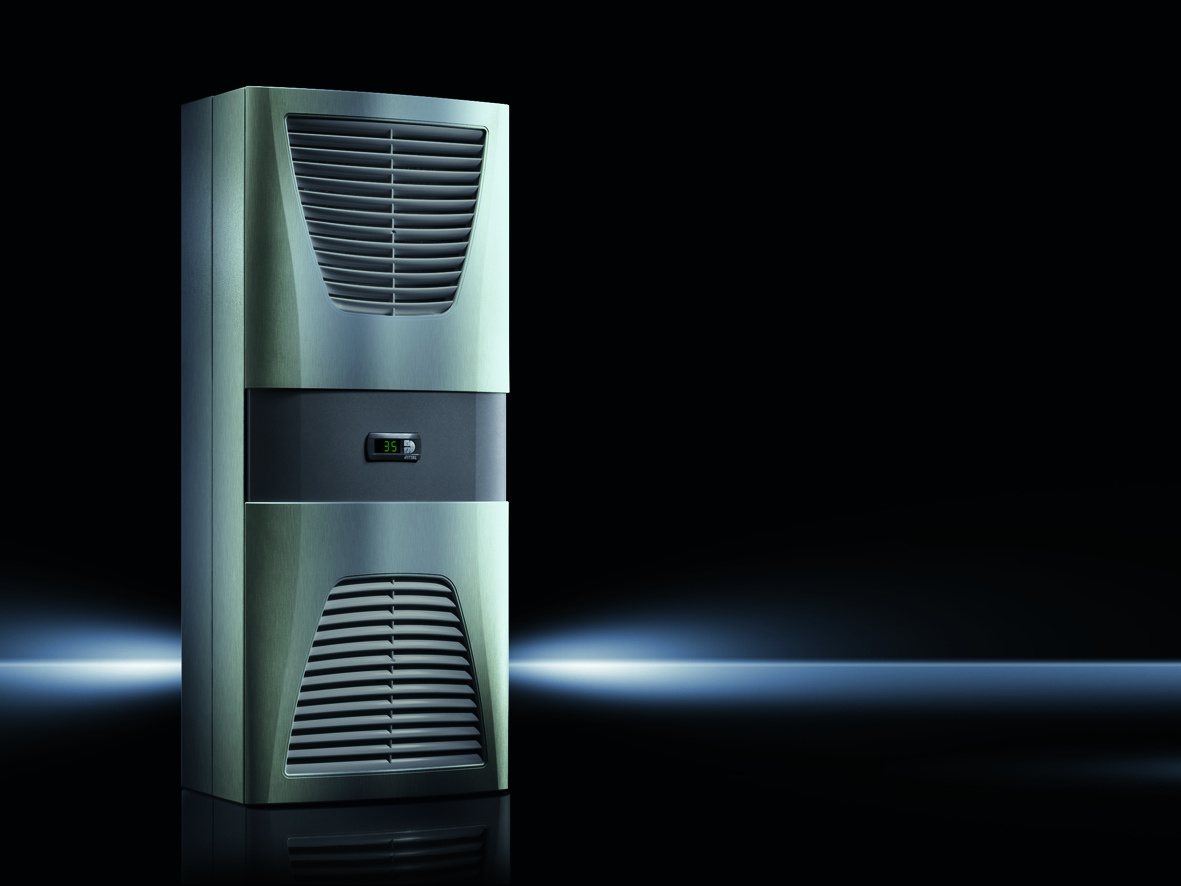

Rittal 3304610 RTT Blue e Kühlgerät in Edelstahl Wandanbau, 1000 W content_copy

Das Rittal SK 3304610 ist ein Wandanbau-Kühlgerät der Blue e-Serie, speziell für die Klimatisierung von Schaltschränken und industriellen Gehäusen konzipiert. Es verfügt über eine Kühlleistung von bis zu 1,25 kW bei 60 Hz und ist für Betriebsspannungen von 115 V, 1~, 50/60 Hz ausgelegt. Das Gerät wird aus Edelstahl 1.4301 (AISI 304) gefertigt und ist in der Farbe RAL 9007 lieferbar, was eine hohe Korrosionsbeständigkeit und eine lange Lebensdauer in industriellen Umgebungen gewährleistet. Die Abmessungen betragen 400 mm (Breite) × 950 mm (Höhe) × 260 mm (Tiefe), wodurch es sich gut in Standard-Schaltschrankkonstruktionen integrieren lässt.

Einsatzbereiche
Das Kühlgerät eignet sich für den Einsatz in industriellen Anlagen, wo eine kontrollierte Temperatur im Schaltschrank erforderlich ist, um die Funktion und Lebensdauer der darin installierten elektronischen Komponenten zu sichern. Es ist für Betriebstemperaturen zwischen 10 °C und 55 °C ausgelegt und kann in Umgebungen mit erhöhter Feuchtigkeit oder Staubbelastung eingesetzt werden, da der Innenkreislauf die Schutzart IP 54 und der Außenkreislauf IP 54 aufweist. Die Schutzart NEMA UL Type 12 macht es auch für Anwendungen in den USA geeignet, wo eine Schutzklasse gegen Staub und spritzendes Wasser gefordert ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine integrierte elektrische Kondensatverdunstung, die das Kondensat im Betrieb automatisch verdunstet und somit eine externe Ableitung über Schläuche oder Rohre entbehrlich macht. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Wasseraufnahme reduziert und die Wartung minimiert. Die Temperaturregelung erfolgt über einen e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und im Betrieb im Bereich von 20 °C bis 55 °C justierbar ist. Die Anschlussfertigung erfolgt über eine steckbare Anschlussklemmleiste, was eine schnelle und sichere Installation ermöglicht. Im Lieferumfang sind zudem eine Bohrschablone und Befestigungsmaterial enthalten, um die Montage zu vereinfachen.

Technik verständlich erklärt
Die Kühlleistung wird nach DIN EN 14511 gemessen und beträgt je nach Betriebsfrequenz zwischen 0,81 kW und 1,25 kW. Die Luftleistung beträgt im Außenkreislauf 805 m³/h und im Innenkreislauf 600 m³/h, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) beschrieben, der bei 50 Hz 1,67 und bei 60 Hz 1,52 beträgt. Das Kältemittel R-513A hat ein Global Warming Potential (GWP) von 631 und eine Menge von 0,325 kg, was einer CO₂-Äquivalenz von 0,21 t entspricht. Die maximale Betriebsdruckbelastung beträgt 25 bar, und die Vorsicherung ist als Trafoschutzschalter mit einem Nennwert von 11 bis 16 A ausgeführt.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar über das IoT Interface mittels Blue e IoT Adapter, wodurch es in bestehende Überwachungs- und Steuerungssysteme integriert werden kann. Dies ist ab einer Kühlleistung von 500 W und bei Geräten mit e-Comfortcontroller möglich. Passendes Zubehör umfasst Filtermatten, Kondensatschläuche, Luftumlenkungen, Metallfilter sowie Master/Slave-Kabel für SK-Bus-Systeme. Diese Komponenten können je nach Anforderung zur Optimierung der Luftführung, zur Filterung von Partikeln oder zur Erweiterung der Vernetzungsfähigkeit eingesetzt werden.

Montage und Installation
Die Montage erfolgt an der Wand des Schaltschranks, wobei die Bohrschablone und das beiliegende Befestigungsmaterial die Installation erleichtern. Die Anschlussfertigung mit steckbarer Klemmleiste ermöglicht eine schnelle und sichere elektrische Verbindung. Die maximale Anlaufstromstärke beträgt bei 50 Hz 26 A und bei 60 Hz 28 A, weshalb die elektrische Installation entsprechend dimensioniert werden muss. Die Nennleistung liegt bei 0,66 kW bis 0,89 kW, je nach Betriebsbedingungen.

Vorteile im Betrieb
Das Gerät zeichnet sich durch eine hohe Energieeffizienz, eine robuste Konstruktion aus Edelstahl und eine wartungsreduzierte Technik mit integrierter Kondensatverdunstung aus. Die integrierte elektrische Kondensatverdunstung vermeidet die Notwendigkeit einer externen Ableitung, was die Installation vereinfacht und die Wartung reduziert. Die vernetzbare Steuerung über das IoT Interface ermöglicht eine Fernüberwachung und -steuerung, was insbesondere in großen Anlagen oder bei kritischen Prozessen von Vorteil ist. Die Schutzart IP 54 im Innenkreislauf schützt die internen Komponenten effektiv vor Staub und spritzendem Wasser, was die Zuverlässigkeit im Betrieb erhöht.

Allgemein
Ausführung	Wandanbau
Material	Edelstahl 1.4301 (AISI 304)
Farbe	RAL 9007
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial, Integrierte elektrische Kondensatverdunstung
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 1,1 kW, Kühlleistung L35 L35/60 Hz: 1,25 kW, Kühlleistung L35 L50/50 Hz: 0,81 kW, Kühlleistung L35 L50/60 Hz: 1,1 kW
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Bemessungsstrom max.	Bei 50 Hz: 8,7 A, Bei 60 Hz: 9,7 A
Anlaufstrom (max.)	Bei 50 Hz: 26 A, Bei 60 Hz: 28 A
Luftleistung (freiblasend)	Außenkreislauf: 805 m³/h, Innenkreislauf: 600 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 1,67, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,52
Breite	400 mm
Höhe	950 mm
Tiefe	260 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Schutzart NEMA	UL Type 12
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,325 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,21 t
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...55 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...55 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 0,66 kW, Nennleistung L35 L35/60 Hz: 0,82 kW, Nennleistung L35 L50/50 Hz: 0,77 kW, Nennleistung L35 L50/60 Hz: 0,89 kW
Zulässiger Betriebsdruck (p max.)	25 bar
Vorsicherung	Trafoschutzschalter: 11...16 A

---
