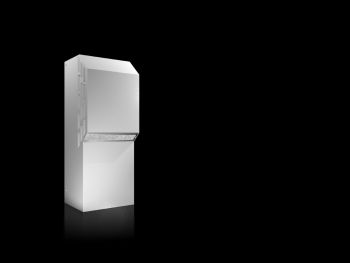

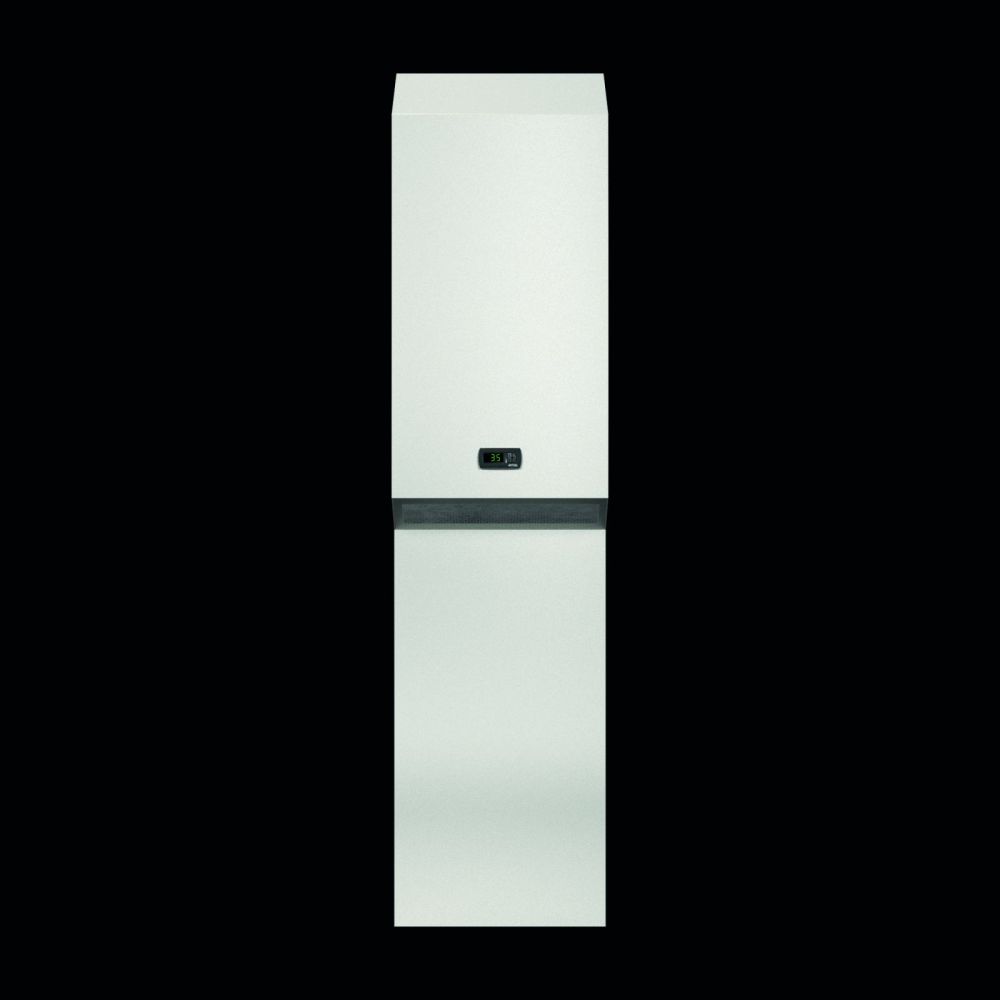

Rittal 3305508 RTT Blue e Kühlgerät Wandanbau NEMA 3R/4, 1600 W Com content_copy

Das Rittal SK 3305508 ist ein Wandanbau-Kühlgerät der Blue e Serie, speziell für die Klimatisierung von Schaltschränken und elektronischen Geräten in industriellen Umgebungen entwickelt. Es dient der Temperaturregelung innerhalb von Schaltschränken, um eine konstante Betriebstemperatur zu gewährleisten und die Lebensdauer der darin installierten Komponenten zu verlängern. Das Gerät ist für den Einsatz im Außenbereich geeignet und bietet eine Kühlleistung von bis zu 1,73 kW bei 60 Hz, wobei die genaue Leistung je nach Betriebsbedingungen variiert. Die Kühlleistung wird nach DIN EN 14511 gemessen, wobei die Werte für L35 L35/50 Hz bei 1,6 kW und für L35 L50/50 Hz bei 1,18 kW liegen. Die Energieeffizienz wird durch den Energy efficiency ratio (EER) von 1,83 (50 Hz) und 1,79 (60 Hz) bei L35 L35-Betrieb charakterisiert, was auf eine effiziente Kühlleistung bei moderatem Stromverbrauch hinweist.

Einsatzbereiche
Das Kühlgerät ist für industrielle Anwendungen konzipiert, insbesondere in Umgebungen, in denen Schaltschränke oder elektronische Geräte einer hohen Umgebungstemperatur ausgesetzt sind. Es eignet sich für den Einsatz im Außenbereich, da es die Schutzart UL Type 3R/4/12 erfüllt, was Schutz vor spritzendem Wasser, Staub und mechanischen Beschädigungen gewährleistet. Die Betriebstemperaturbereiche reichen von -20 °C bis +50 °C, wobei der Kompressor ab +10 °C Umgebungstemperatur aktiv wird. Im Bereich von -20 °C bis +10 °C arbeitet lediglich der Innenlüfter, um eine passive Kühlung zu ermöglichen. Die Lagertemperaturbereiche liegen zwischen -40 °C und +70 °C, was eine flexible Lagerung auch unter extremen Bedingungen ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und die Temperatur im Schaltschrank automatisch regelt. Der Einstellbereich beträgt 20 °C bis 50 °C, sodass die gewünschte Temperatur individuell angepasst werden kann. Die elektrische Kondensatverdunstung ist standardmäßig integriert, was die Entstehung von Kondenswasser im Schaltschrank verhindert. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Wasseraufnahme reduziert und die Lebensdauer des Geräts erhöht. Das Gerät ist anschlussfertig verdrahtet mit einer steckbaren Anschlussklemmleiste, was die Installation vereinfacht. Im Lieferumfang sind zudem eine Bohrschablone und Befestigungsmaterial enthalten, um eine sichere Montage an der Wand zu gewährleisten.

Technik verständlich erklärt
Das Kühlgerät arbeitet mit dem Kältemittel R-513A, das eine geringe Umweltbelastung aufweist (GWP: 631, CO₂-Äquivalent: 0,38 t). Die Kühlleistung wird durch einen Kompressor erzeugt, der die Wärme aus dem Innenraum des Schaltschranks abführt und nach außen abgegeben wird. Die Luftleistung beträgt im Außenkreislauf 805 m³/h und im Innenkreislauf 585 m³/h, was eine effiziente Luftzirkulation gewährleistet. Die Bemessungsbetriebsspannung beträgt 230 V, 1~, 50/60 Hz, wobei der maximale Bemessungsstrom bei 50 Hz 6,1 A und bei 60 Hz 6,5 A beträgt. Der Anlaufstrom liegt bei maximal 12 A (50 Hz) bzw. 14 A (60 Hz). Die Nennleistung (Pel) variiert je nach Betriebsbedingung zwischen 0,87 kW und 1,0 kW. Der zulässige Betriebsdruck beträgt 28 bar, und eine Vorsicherung mit 16 A ist vorgesehen, um das Gerät vor Überlastungen zu schützen.

Kompatibilität und Zubehör
Das Kühlgerät ist mit der Blue e Technologie ausgestattet, die eine Vernetzung über das IoT Interface ermöglicht. Dazu ist der Blue e IoT Adapter erforderlich, der für Kühlgeräte ab 500 W Kühlleistung mit e-Comfortcontroller verfügbar ist. Zusätzlich können passende Zubehörteile wie die SK Luftumlenkung für SK 3304/3305 oder der SK Master/Slave-Kabel für SK-Bus-Systeme verwendet werden, um die Funktionalität zu erweitern. Die Montage an Schaltschränken erfolgt über die im Lieferumfang enthaltenen Befestigungsmaterialien und die Bohrschablone, die eine präzise Positionierung ermöglicht.

Montage und Installation
Die Wandmontage erfolgt mittels der im Lieferumfang enthaltenen Befestigungsmaterialien und der Bohrschablone, die eine exakte Ausrichtung gewährleistet. Das Gerät ist anschlussfertig verdrahtet, sodass die elektrische Verbindung über die steckbare Anschlussklemmleiste erfolgt. Die Installation erfordert eine Stromversorgung mit 230 V, 1~, 50/60 Hz. Die Luftzufuhr und -abfuhr im Schaltschrank müssen freigehalten werden, um eine optimale Kühlleistung zu gewährleisten. Die Schutzart IP 34 (Außenkreislauf) und IP 34 (Innenkreislauf) sowie die UL Type 3R/4/12-Zulassung gewährleisten eine sichere und zuverlässige Funktion auch unter rauen Betriebsbedingungen.

Vorteile im Betrieb
Das Rittal SK 3305508 bietet eine zuverlässige und energieeffiziente Kühlleistung für industrielle Schaltschränke. Die integrierte elektrische Kondensatverdunstung verhindert die Bildung von Kondenswasser, was die Zuverlässigkeit der darin installierten elektronischen Komponenten erhöht. Die voreingestellte Temperaturregelung über den e-Comfortcontroller sorgt für eine konstante Betriebstemperatur, wodurch die Lebensdauer der Geräte verlängert wird. Die Wandanbauform ermöglicht eine flexible Platzierung, und die Schutzarten IP 34/56 sowie UL Type 3R/4/12 machen das Gerät für den Einsatz im Außenbereich geeignet. Die Vernetzungsfähigkeit über das IoT Interface ermöglicht eine Fernüberwachung und Steuerung, was die Wartung und Betriebsüberwachung vereinfacht.

Allgemein
Ausführung	Wandanbau
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial, Integrierte elektrische Kondensatverdunstung
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 1,6 kW, Kühlleistung L35 L35/60 Hz: 1,73 kW, Kühlleistung L35 L50/50 Hz: 1,18 kW, Kühlleistung L35 L50/60 Hz: 1,26 kW
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Bemessungsstrom max.	Bei 50 Hz: 6,1 A, Bei 60 Hz: 6,5 A
Anlaufstrom (max.)	Bei 50 Hz: 12 A, Bei 60 Hz: 14 A
Luftleistung (freiblasend)	Außenkreislauf: 805 m³/h, Innenkreislauf: 585 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 1,83, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,79
Breite	405 mm
Höhe	1.020 mm
Tiefe	358 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 56
Schutzart NEMA	UL Type 3R, UL Type 4, UL Type 12
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,61 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,38 t
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	-20 °C...50 °C
Betriebstemperatur	Kompressor-Kühlmodus ab +10 °C Umgebungstemperatur. Im Temperaturbereich -20 °C bis +10 °C ist nur der Innenlüfter aktiv.
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...50 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 0,87 kW, Nennleistung L35 L35/60 Hz: 0,96 kW, Nennleistung L35 L50/50 Hz: 0,91 kW, Nennleistung L35 L50/60 Hz: 1 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 16 A

---
