Rittal 3311370 Externer Verflüssiger zur Verwendung mit LCP DX, 35 content_copy

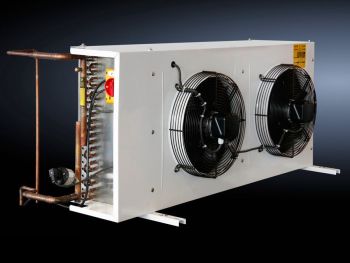

Der Rittal SK 3311370 ist eine Verflüssigereinheit für kältemittelbasierte LCP DX Klimatisierungssysteme mit einer maximalen Kühlleistung von 35 kW. Das Gerät dient als externer Kondensator und wird zusammen mit den LCP Inline DX Modellen eingesetzt, um die Temperatur im Schaltschrank zu regulieren. Die Einheit ist für die Montage auf dem Dach oder an der Wand konzipiert und verfügt über eine robuste Konstruktion aus Stahlblech, das pulverbeschichtet und verzinkt ist, um Korrosion zu vermeiden. Die Farbe des Gehäuses entspricht dem Standard RAL 9003, einem hellgrauen, neutralen Ton, der sich in industriellen Umgebungen gut integriert.

Einsatzbereiche
Die Verflüssigereinheit ist speziell für den Einsatz in industriellen Schaltschränken entwickelt, wo eine zuverlässige Klimatisierung erforderlich ist. Sie wird in Kombination mit LCP DX Systemen eingesetzt, die eine Kühlleistung von 35 kW benötigen. Die Einheit ist für den Betrieb im Außenbereich ausgelegt, da sie für Dach- und Wandmontage geeignet ist. Die Einheit ist somit flexibel einsetzbar, sowohl in horizontaler als auch in vertikaler Ausrichtung.

Funktionen und Ausstattung im Detail
Die Einheit beinhaltet zwei axiale Lüfter, deren Drehzahl über den Druck im Kältekreislauf geregelt wird. Diese drehzahlgeregelte Temperaturregelung ermöglicht eine effiziente Anpassung der Kühlleistung an die jeweilige Lastsituation. Die maximale Luftdurchsatzleistung beträgt 8.084 m³/h, was eine ausreichende Luftzirkulation für die Kühlung gewährleistet. Die Kältemittelversorgung erfolgt über R410A, ein Kältemittel, das in modernen Klimaanlagen häufig eingesetzt wird. Die Anschlüsse für Flüssigkeitseinlass und Gasauslass haben jeweils einen Durchmesser von 28 mm.

Technik verständlich erklärt
Die Verflüssigereinheit arbeitet als externer Kondensator, der die Wärme aus dem Kältekreislauf abführt. Dabei wird das heiße, verdichtete Kältemittel durch die Luftkühlung verflüssigt, wodurch die Wärme an die Umgebung abgegeben wird. Die Lüfter drehen sich je nach Druck im System, was eine energieeffiziente Betriebsweise ermöglicht. Die Stromversorgung erfolgt über 230 V, 1~, 50/60 Hz, was die Verwendung in Standardindustrieanlagen erlaubt. Ein integrierter Hauptschalter ermöglicht eine einfache Abschaltung des Geräts.

Kompatibilität und Zubehör
Die Einheit ist speziell für die Verwendung mit LCP DX Systemen mit einer Kühlleistung von 35 kW konzipiert. Sie ist nicht für andere Systemtypen wie LCP FC oder Kombinationen mit Freikühlern vorgesehen, es sei denn, eine spezielle Variante mit Freikühler wird benötigt. Die Verbindung erfolgt über die genannten Anschlüsse (28 mm) und die Kältemittelversorgung mit R410A. Die Einheit ist Teil eines kompletten Klimatisierungssystems und muss mit dem entsprechenden LCP DX Gerät kombiniert werden.

Montage und Installation
Die Montage erfolgt entweder auf dem Dach oder an der Wand. Das Gerät wird mit im Lieferumfang enthaltenem Montagematerial geliefert, das die Installation in horizontaler oder vertikaler Position ermöglicht. Die Abmessungen betragen 2.293 mm (Breite) × 1.270 mm (Höhe) × 1.110 mm (Tiefe), wobei die Angaben im Datenblatt leicht variieren (z. B. 2.219 mm × 1.099 mm × 850 mm). Die genaue Montage erfolgt gemäß den technischen Anweisungen des Herstellers. Das Gerät wiegt 121 kg (Nettogewicht), wodurch eine stabile Befestigung erforderlich ist.

Vorteile im Betrieb
Die drehzahlgeregelte Lüftersteuerung sorgt für eine effiziente Kühlleistung und reduziert den Energieverbrauch im Teillastbetrieb. Die Verwendung von R410A als Kältemittel bietet eine gute Kühlleistung bei moderatem Umweltverhalten. Die robuste Konstruktion aus verzinktem, pulverbeschichtetem Stahlblech gewährleistet eine lange Lebensdauer auch in rauen Umgebungen. Der integrierte Hauptschalter erleichtert die Wartung und den Betrieb. Der Schallpegel beträgt 40 dB(A) in 10 Metern Entfernung, was eine akustisch angenehme Betriebsweise ermöglicht.

Allgemein
Ausführung	Verflüssiger
Material	Stahlblech, lackiert
Oberfläche	Pulverbeschichtet, verzinkt
Farbe	RAL 9003
Lieferumfang	Grundgerät, Inkl. Montagematerial
Max. Kühlleistung	35 kW
Temperaturregelung	Drehzahlgeregelter Lüfter
Kältemittel/Kühlmedium	Kältemittel: R410A, Kühlmedium: -
Breite	2.293 mm
Höhe	1.270 mm
Tiefe	1.110 mm
Gesamtkühlleistung/Anzahl Lüftermodule	2
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz

---
