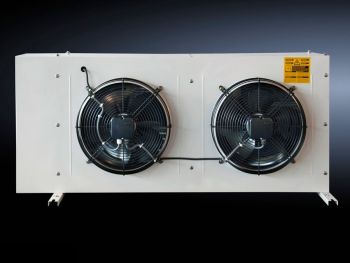

Rittal 3311380 Externer Hybrid-Verflüssiger zur Verwendung mit LCP content_copy

Der Rittal SK 3311380 ist ein luftgekühlter Hybridverflüssiger für die Kombination mit den LCP DX/FC-Systemen. Er dient als externe Verflüssigereinheit zur Klimatisierung von Schaltschränken und wird speziell für Anwendungen mit einer maximalen Kühlleistung von 35 kW eingesetzt. Die Betriebsspannung beträgt 400 V, 3~, und ist für Frequenzen von 50 Hz und 60 Hz geeignet. Das Gerät wird aus pulverbeschichtetem, verzinktem Stahlblech gefertigt und hat eine Oberfläche in der Farbe RAL 9003. Die Abmessungen betragen 3.048 mm (Breite) × 1.270 mm (Höhe) × 1.100 mm (Tiefe). Im Lieferumfang sind das Grundgerät, die externe Verflüssigereinheit sowie das notwendige Montagematerial enthalten.

Einsatzbereiche
Der Verflüssiger ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine zuverlässige Klimatisierung von Schaltschränken erforderlich ist. Er wird in Kombination mit LCP DX/FC-Systemen eingesetzt, die eine Mischbetriebsweise aus Kältemittelbetrieb (DX) und Freikühlbetrieb (FC) ermöglichen. Die Hybridtechnologie erlaubt eine effiziente Kühlung, wobei der Betrieb je nach Außentemperatur zwischen reinem Freikühlen und kältemittelbasiertem Betrieb wechselt. Dies führt zu einer Reduzierung des Energieverbrauchs, insbesondere bei günstigen Außentemperaturen. Die Einheit ist für den Einsatz im Aussenbereich geeignet, da sie robust gegen Umwelteinflüsse konstruiert ist.

Funktionen und Ausstattung im Detail
Die Kühlleistung von 35 kW wird durch zwei Lüftermodule erreicht, die drehzahlgeregelt betrieben werden. Die Temperaturregelung erfolgt über die Druckverhältnisse im Kühlkreislauf im DX- und Hybridbetrieb sowie über die Außentemperatur im reinen Freikühlerbetrieb. Das Kältemittel ist R410A, das Kühlmedium besteht aus Wasser-Glykol. Die Einheit verfügt über einen integrierten Hauptschalter, der eine sichere Abschaltung ermöglicht. Die Anschlüsse für Flüssigkeitseinlass (28 mm), Gasauslass (35 mm) und Wasser-Ein- und -Auslass (5,1 cm ( 2 Zoll )) sind standardisiert und erleichtern die Integration in bestehende Systeme.

Technik verständlich erklärt
Der Hybridverflüssiger kombiniert zwei Kühlprinzipien: Bei höheren Außentemperaturen wird das Kältemittel R410A über die Lüfter abgekühlt (DX-Betrieb). Bei niedrigen Außentemperaturen schaltet das System auf Freikühlen um, wobei die Umgebungsluft direkt zur Kühlung des Kühlmediums (Wasser-Glykol) genutzt wird. Die Drehzahl der axialen Lüfter wird je nach Betriebsmodus automatisch angepasst, um die Kühlleistung optimal an die jeweilige Last und Umgebung anzupassen. Die maximale Luftdurchsatzleistung beträgt 27.200 m³/h, was eine effiziente Wärmeabfuhr gewährleistet. Der Schallpegel beträgt 60 dB(A) in 10 Metern Entfernung, was eine akustisch akzeptable Betriebsgeräuschkennzahl darstellt.

Kompatibilität und Zubehör
Der Verflüssiger ist speziell für die Verwendung mit den LCP DX/FC-Systemen entwickelt. Die Kombination ermöglicht eine flexible und energieeffiziente Klimatisierung von Schaltschränken. Die Einheit ist nicht für andere Systeme vorgesehen.

Montage und Installation
Die Einheit ist standardmäßig für die Dachmontage (horizontal) ausgelegt. Die Installation erfordert eine feste Befestigung auf dem Dach, wobei das Montagematerial im Lieferumfang enthalten ist. Die elektrische Anschlussspannung beträgt 400 V, 3~, und die Leistungsaufnahme liegt bei 3410 W. Die Anschlüsse für Flüssigkeit, Gas und Kühlmedium sind klar markiert und entsprechen den gängigen Industriestandards.

Vorteile im Betrieb
Der Hybridverflüssiger bietet eine hohe Betriebssicherheit und Energieeffizienz. Die intelligente Regelung der Lüfterdrehzahl sorgt für eine optimale Kühlleistung unter verschiedenen Betriebsbedingungen. Die Verwendung von R410A als Kältemittel und Wasser-Glykol als Kühlmedium ermöglicht eine zuverlässige Wärmeabfuhr. Die robuste Konstruktion aus verzinktem, pulverbeschichtetem Stahlblech gewährleistet eine lange Lebensdauer auch unter industriellen Bedingungen. Die integrierte Hauptschaltung erleichtert die Wartung und Sicherheit.

Allgemein
Ausführung	Verflüssiger mit Freikühler
Material	Stahlblech, lackiert
Oberfläche	Pulverbeschichtet, verzinkt
Farbe	RAL 9003
Lieferumfang	Grundgerät und externe Verflüssigereinheit, Inkl. Montagematerial
Max. Kühlleistung	35 kW
Temperaturregelung	Drehzahlgeregelter Lüfter
Kältemittel/Kühlmedium	Kältemittel: R410A, Kühlmedium: Wasser-Glykol
Breite	3.048 mm
Höhe	1.270 mm
Tiefe	1.100 mm
Gesamtkühlleistung/Anzahl Lüftermodule	2
Bemessungsbetriebsspannung	400 V, 3~, 50 Hz/60 Hz

---
