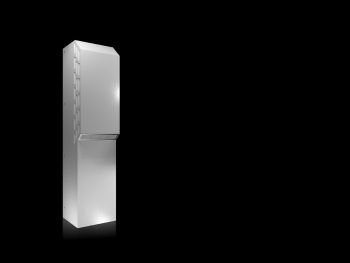

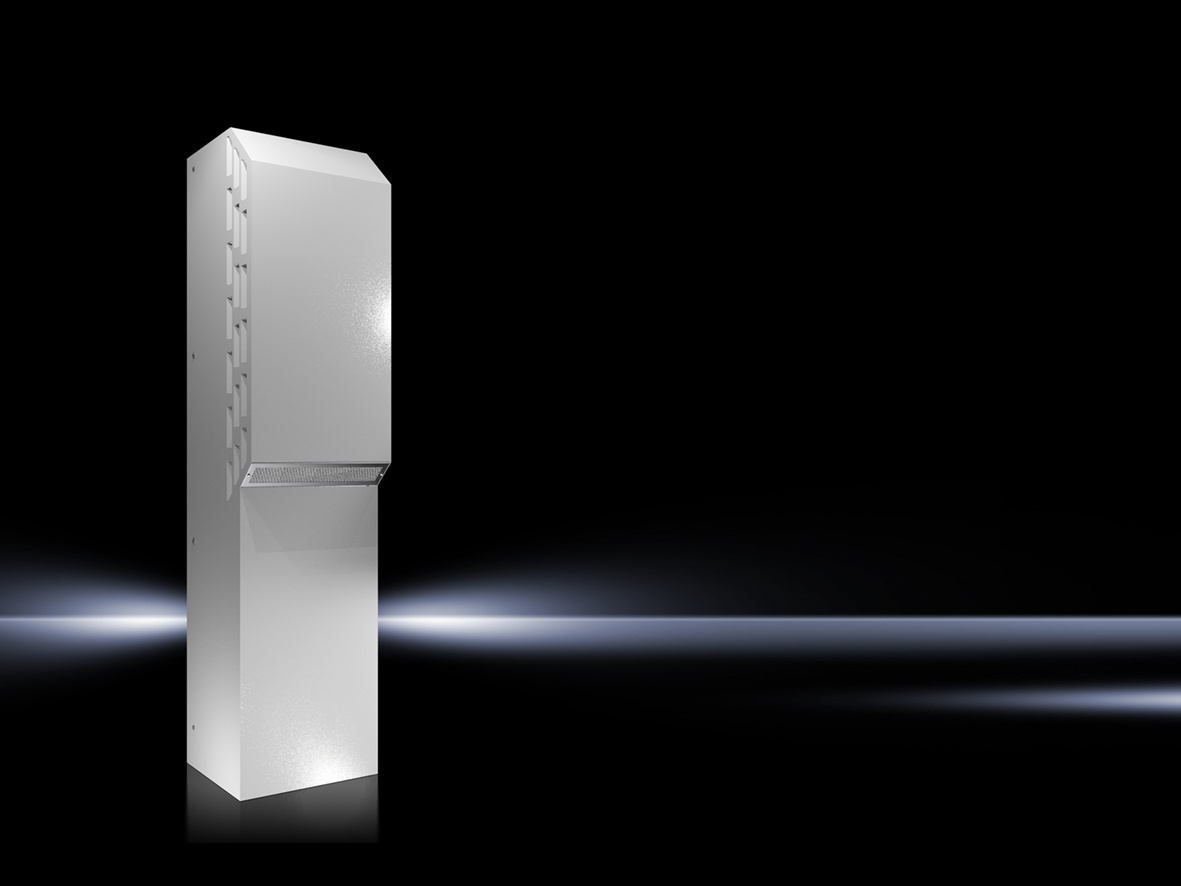

Rittal 3329508 RTT Blue e Kühlgerät Wandanbau NEMA 3R/4, 2550 W Com content_copy

Das Rittal SK 3329508 ist ein Wandanbau-Kühlgerät der Blue e Serie, speziell für die Klimatisierung von Schaltschränken und industriellen Gehäusen entwickelt. Es dient der Temperaturregelung im Innenraum von Schaltschränken, um empfindliche elektronische Komponenten vor Überhitzung zu schützen. Das Gerät ist für den Einsatz im Außenbereich geeignet und verfügt über eine integrierte elektrische Kondensatverdunstung, die die Entstehung von Kondenswasser im Schaltschrank verhindert. Die Kühlleistung beträgt bis zu 2,55 kW bei einer Umgebungstemperatur von 35 °C und einer Betriebsspannung von 230 V, 1~, 50/60 Hz. Das Kühlgerät ist aus Stahlblech gefertigt und in der Farbe RAL 7035 gehalten, was eine robuste und gleichzeitig ästhetisch ansprechende Optik bietet.

Einsatzbereiche
Das Kühlgerät ist für industrielle Anwendungen konzipiert, bei denen eine kontinuierliche und zuverlässige Temperaturregelung im Schaltschrank erforderlich ist. Es eignet sich besonders für Außenanlagen, da es die Schutzart UL Type 3R/4 und UL Type 12 erfüllt, was eine Schutzfunktion gegen Spritzwasser, Staub und mechanische Beschädigungen gewährleistet. Die Betriebstemperaturbereiche reichen von -20 °C bis 50 °C, wobei der Kompressor ab einer Umgebungstemperatur von +10 °C aktiv wird. Im Bereich von -20 °C bis +10 °C arbeitet lediglich der Innenlüfter, um eine passive Kühlung zu gewährleisten. Die Lagertemperaturbereiche liegen zwischen -40 °C und 70 °C, was eine flexible Lagerung ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und den Temperaturbereich zwischen 20 °C und 50 °C abdeckt. Die elektrische Kondensatverdunstung sorgt dafür, dass das anfallende Kondenswasser im Gerät verdunstet und nicht in den Schaltschrank gelangt. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Wärmeübertragung verbessert und die Reinigung erleichtert. Das Kühlgerät ist anschlussfertig verdrahtet und verfügt über eine steckbare Anschlussklemmleiste, was die Montage vereinfacht. Im Lieferumfang sind außerdem eine Bohrschablone und Befestigungsmaterial enthalten.

Technik verständlich erklärt
Die Kühlleistung wird nach DIN EN 14511 gemessen und beträgt bei 35 °C Umgebungstemperatur und 50 Hz Betriebsfrequenz 2,55 kW. Die Luftleistung beträgt 1.230 m³/h sowohl im Außen- als auch im Innenkreislauf, was eine effiziente Luftzirkulation gewährleistet. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) beschrieben, der bei 50 Hz 2,11 und bei 60 Hz 1,7 beträgt. Das Kältemittel R-513A wird mit einer Menge von 1,1 kg verwendet, wobei das Global Warming Potential (GWP) 631 beträgt und das CO₂-Äquivalent 0,69 t entspricht. Die maximale Betriebsspannung beträgt 28 bar, und die Vorsicherung ist auf 16 A ausgelegt.

Kompatibilität und Zubehör
Das Kühlgerät ist mit dem Blue e IoT Adapter vernetzbar, der eine Anbindung an das IoT Interface ermöglicht. Dies ist für Kühlgeräte ab 500 W Kühlleistung mit e-Comfortcontroller möglich. Passendes Zubehör umfasst unter anderem die SK Luftumlenkung für SK 3328/3329, die TS Auflaufrolle für TS, SE, PC, das SK Master/Slave-Kabel für SK-Bus-Systeme sowie Transportösen für VX, TS, SE. Diese Komponenten unterstützen die Integration und den Betrieb des Kühlgeräts in bestehenden Systemen.

Montage und Installation
Die Montage erfolgt an der Wand, wobei die Bohrschablone und das Befestigungsmaterial im Lieferumfang enthalten sind. Das Gerät ist anschlussfertig verdrahtet, was die Installation vereinfacht. Die Abmessungen betragen 405 mm (Breite) × 1.650 mm (Höhe) × 388 mm (Tiefe), was eine kompakte Bauform ermöglicht. Die Schutzart IP 34 für den Außenkreislauf und IP 34 für den Innenkreislauf gewährleistet eine hohe Schutzfunktion gegen Staub und Wasser.

Vorteile im Betrieb
Das Kühlgerät bietet eine hohe Energieeffizienz, insbesondere bei 50 Hz Betriebsfrequenz, und sorgt durch die integrierte elektrische Kondensatverdunstung für eine trockene Umgebung im Schaltschrank. Die integrierte Temperaturregelung und die einfache Montage reduzieren den Wartungsaufwand. Die Vernetzungsmöglichkeit über das IoT Interface ermöglicht eine Fernüberwachung und -steuerung, was die Betriebssicherheit erhöht. Die robuste Konstruktion aus Stahlblech und die Schutzart UL Type 3R/4/12 machen das Gerät für den Einsatz im Außenbereich geeignet.

Allgemein
Ausführung	Wandanbau
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial, Integrierte elektrische Kondensatverdunstung
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 2,55 kW, Kühlleistung L35 L35/60 Hz: 2,6 kW, Kühlleistung L35 L50/50 Hz: 1,8 kW, Kühlleistung L35 L50/60 Hz: 1,8 kW
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Bemessungsstrom max.	Bei 50 Hz: 7,9 A, Bei 60 Hz: 10,1 A
Anlaufstrom (max.)	Bei 50 Hz: 25 A, Bei 60 Hz: 22 A
Luftleistung (freiblasend)	Außenkreislauf: 1.230 m³/h, Innenkreislauf: 1.230 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,11, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,7
Breite	405 mm
Höhe	1.650 mm
Tiefe	388 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 56
Schutzart NEMA	UL Type 3R, UL Type 4, UL Type 12
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 1,1 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,69 t
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	-20 °C...50 °C
Betriebstemperatur	Kompressor-Kühlmodus ab +10 °C Umgebungstemperatur. Im Temperaturbereich -20 °C bis +10 °C ist nur der Innenlüfter aktiv.
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...50 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 1,21 kW, Nennleistung L35 L35/60 Hz: 1,53 kW, Nennleistung L35 L50/50 Hz: 1,41 kW, Nennleistung L35 L50/60 Hz: 1,8 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 16 A

---
