Rittal 3329548 RTT Blue e Kühlgerät Wandanbau NEMA 3R/4, 2550 W Com content_copy

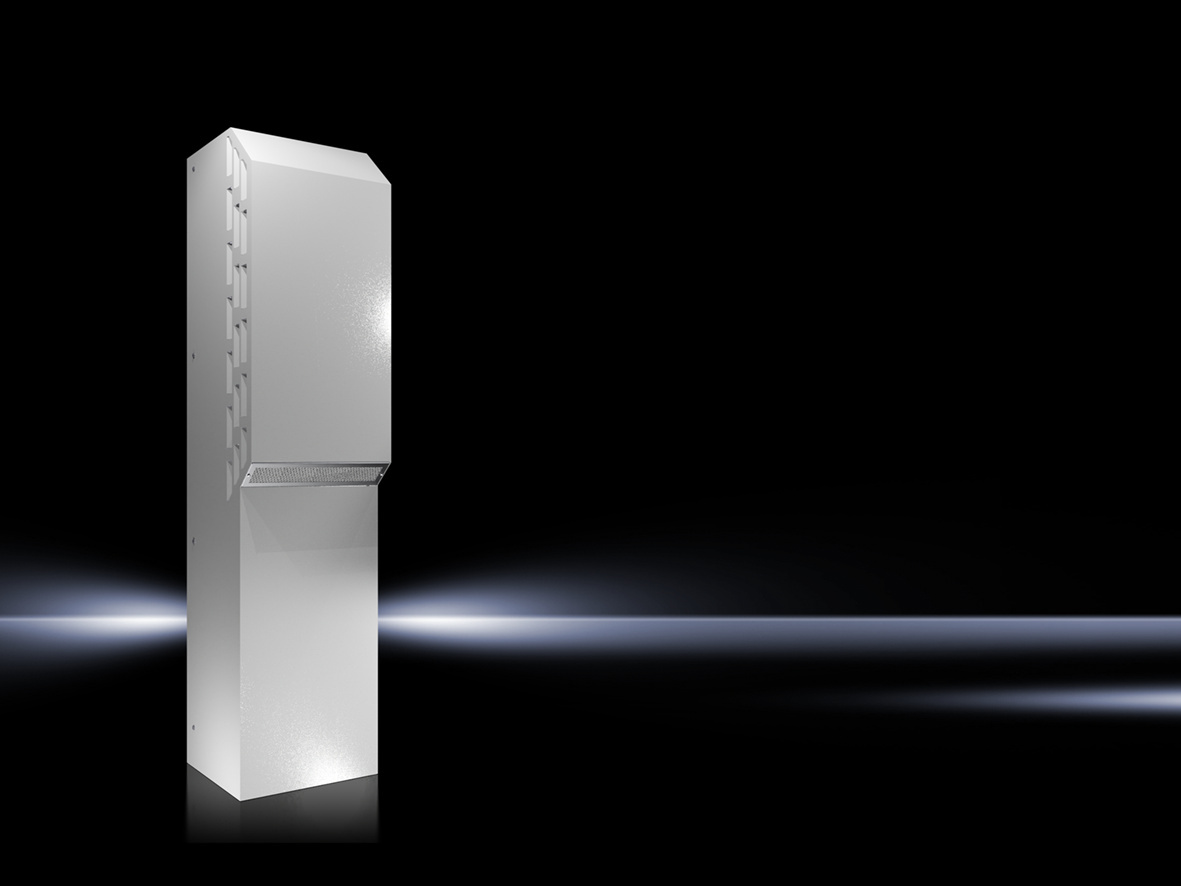

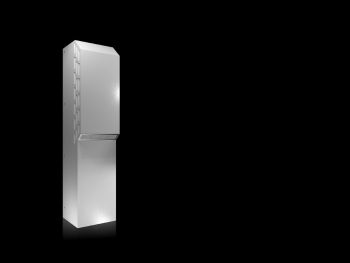

Das Rittal SK 3329548 ist ein Wandanbau-Kühlgerät der Blue e Serie, speziell für die Klimatisierung von Schaltschränken und industriellen Gehäusen konzipiert. Es verfügt über eine Gesamtkühlleistung von bis zu 2,55 kW bei 400 V, 3~, 50 Hz und ist für den Einsatz im Außenbereich geeignet, dank der Schutzart UL Type 3R/4/12. Das Gerät wird aus Stahlblech gefertigt und in der Farbe RAL 7035 geliefert, wobei die Abmessungen 405 mm (Breite) × 1.650 mm (Höhe) × 388 mm (Tiefe) betragen. Die integrierte elektrische Kondensatverdunstung sorgt für eine trockene Innenraumluft, wodurch die Gefahr von Kondensatbildung im Schaltschrank vermieden wird.

Einsatzbereiche
Das Kühlgerät ist für industrielle Anwendungen ausgelegt, bei denen eine konstante Temperatur im Schaltschrank erforderlich ist, um die Funktion und Lebensdauer elektronischer Komponenten zu gewährleisten. Es eignet sich besonders für Außeneinsätze, wo die Schutzart UL Type 3R/4/12 die Widerstandsfähigkeit gegen Regen, Spritzwasser und Staub gewährleistet. Die Betriebstemperaturbereiche reichen von -20 °C bis +50 °C, wobei der Kompressor ab +10 °C Umgebungstemperatur aktiv wird. Im Bereich von -20 °C bis +10 °C arbeitet lediglich der Innenlüfter, um eine passive Kühlung zu ermöglichen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und den Temperaturbereich zwischen 20 °C und 50 °C abdeckt. Die Luftleistung beträgt 1.200 m³/h im Außen- und Innenkreislauf, was eine effiziente Luftzirkulation im Schaltschrank ermöglicht. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass Kondensat direkt im Gerät verdunstet und nicht abgeleitet werden muss. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Wärmeübertragung verbessert und die Reinigung erleichtert.

Technik verständlich erklärt
Das Kühlgerät arbeitet mit dem Kältemittel R-513A, das eine geringere Umweltbelastung aufweist als herkömmliche Kältemittel. Die Menge beträgt 1,1 kg, wobei das Global Warming Potential (GWP) bei 631 liegt, was einem CO₂-Äquivalent von 0,69 t entspricht. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) beschrieben, der bei 50 Hz 2,14 und bei 60 Hz 1,44 beträgt. Die Bemessungsbetriebsspannung liegt bei 400 V, 3~, 50 Hz und 460 V, 3~, 60 Hz, wobei der maximale Bemessungsstrom 3,3 A (50 Hz) bzw. 3,4 A (60 Hz) beträgt. Der Anlaufstrom liegt bei maximal 6,8 A (50 Hz) und 7,6 A (60 Hz). Der zulässige Betriebsdruck beträgt 28 bar, und die Vorsicherung ist als Motorschutzschalter mit 6,3 bis 10 A ausgeführt.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar über das IoT Interface mittels des Blue e IoT Adapters, was eine Überwachung und Steuerung über digitale Systeme ermöglicht. Passendes Zubehör umfasst die SK Luftumlenkung für SK 3328/3329, die TS Auflaufrolle für TS, SE, PC, den SK Master/Slave-Kabel für SK-Bus-Systeme sowie Transportösen für VX, TS, SE. Die Bohrschablone und das Befestigungsmaterial sind im Lieferumfang enthalten, um eine einfache Montage zu gewährleisten.

Montage und Installation
Das Gerät ist als Wandanbau ausgeführt und wird mit der beiliegenden Bohrschablone und dem Befestigungsmaterial montiert. Die Anschlussfertig verdrahtete Steckbare Anschlussklemmleiste erleichtert die elektrische Verbindung. Die Installation erfolgt an einer geeigneten Wand im Bereich des Schaltschranks, wobei die Luftzufuhr und -abfuhr unbehindert bleiben muss.

Vorteile im Betrieb
Die Blue e Technologie sorgt für eine energieeffiziente Kühlung, wobei die integrierte elektrische Kondensatverdunstung die Wartung reduziert. Die Schutzart UL Type 3R/4/12 ermöglicht den Einsatz im Außenbereich, und die vernetzbare Funktionalität über das IoT Interface bietet zusätzliche Steuer- und Überwachungsmöglichkeiten. Die robuste Konstruktion aus Stahlblech und die hohe Betriebstemperaturbereichsabdeckung machen das Gerät zu einer zuverlässigen Lösung für anspruchsvolle industrielle Umgebungen.

Allgemein
Ausführung	Wandanbau
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial, Integrierte elektrische Kondensatverdunstung
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 2,55 kW, Kühlleistung L35 L35/60 Hz: 2,75 kW, Kühlleistung L35 L50/50 Hz: 1,9 kW, Kühlleistung L35 L50/60 Hz: 2 kW
Bemessungsbetriebsspannung	400 V, 3~, 50 Hz, 460 V, 3~, 60 Hz
Bemessungsstrom max.	Bei 50 Hz: 3,3 A, Bei 60 Hz: 3,4 A
Anlaufstrom (max.)	Bei 50 Hz: 6,8 A, Bei 60 Hz: 7,6 A
Luftleistung (freiblasend)	Außenkreislauf: 1.200 m³/h, Innenkreislauf: 1.200 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,14, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,44
Breite	405 mm
Höhe	1.650 mm
Tiefe	388 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 56
Schutzart NEMA	UL Type 3R, UL Type 4, UL Type 12
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 1,1 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,69 t
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	-20 °C...50 °C
Betriebstemperatur	Kompressor-Kühlmodus ab +10 °C Umgebungstemperatur. Im Temperaturbereich -20 °C bis +10 °C ist nur der Innenlüfter aktiv.
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...50 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 1,19 kW, Nennleistung L35 L35/60 Hz: 1,78 kW, Nennleistung L35 L50/50 Hz: 1,45 kW, Nennleistung L35 L50/60 Hz: 1,75 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Motorschutzschalter: 6,3...10 A

---
