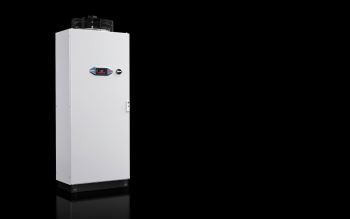

Rittal 3335960 TopTherm Chiller im VX25 Gehäuse, 19,4 kW content_copy

Der Rittal SK 3335960 ist ein industrieller Chiller-Typ der TopTherm-Serie, integriert in ein VX25-Gehäuse. Er dient der Klimatisierung von Schaltschränken und elektronischen Anlagen, um die Innenraumtemperatur auf einem stabilen Niveau zu halten. Das Gerät ist als kompakte, anschlussfertige Einheit ausgeführt und eignet sich für den Einsatz in industriellen Umgebungen, wo eine zuverlässige Kühlung von elektronischen Komponenten erforderlich ist. Die Einheit wird mit Seitenwänden und Tür geliefert, was eine direkte Montage und Inbetriebnahme ermöglicht.

Einsatzbereiche
Der SK 3335960 ist für den Einsatz in Schaltschränken und industriellen Steuerungssystemen konzipiert, insbesondere in Umgebungen mit hohen thermischen Belastungen. Er ist geeignet für Anlagen, die eine kontinuierliche Kühlleistung von 19,4 kW (bei 50 Hz) oder 21,2 kW (bei 60 Hz) benötigen. Die Kühlleistung wird unter den Normbedingungen Tw18 / Tu35 gemäß DIN EN 14511 ermittelt, was für industrielle Anwendungen mit hohen Umgebungstemperaturen relevant ist. Die Einheit ist für Betriebstemperaturen zwischen 10 °C und 43 °C ausgelegt, wodurch sie auch in klimatisch anspruchsvollen Regionen einsetzbar ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen e-Controller, der werkseitig auf eine Temperatur von +18 °C eingestellt ist. Die Temperaturhysterese beträgt ±1 K, was eine präzise Regelung der Innenraumtemperatur ermöglicht. Die Kühlung erfolgt über einen Kältekreis mit dem Kältemittel R-513A, das eine geringere Umweltbelastung aufweist (GWP: 631, CO₂-Äquivalent: 1,83 t). Die Menge des Kältemittels beträgt 2,9 kg. Die integrierte Fernüberwachung (Monitoring) ermöglicht eine kontinuierliche Zustandsüberwachung des Geräts, wodurch Wartungsbedarf frühzeitig erkannt werden kann.

Technik verständlich erklärt
Die Kühlleistung wird durch einen Verdichter erzeugt, der über eine elektrische Antriebsenergie von 9,58 kW (50 Hz) bzw. 11,9 kW (60 Hz) betrieben wird. Die Kälteleistungszahl (EER) beträgt 2,5 bei 50 Hz, was auf eine effiziente Energieumwandlung hinweist. Die Luftleistung beträgt 6.000 m³/h (50 Hz) bzw. 7.200 m³/h (60 Hz), was eine ausreichende Luftzirkulation im Schaltschrank gewährleistet. Die Kühlmediumpumpe hat eine Leistungsaufnahme von 1,35 kW (50 Hz) bzw. 1,93 kW (60 Hz) und erzeugt einen Pumpendruck von 2,3 bar (50 Hz) bzw. 3,6 bar (60 Hz). Der Volumenstrom des Kühlmediums beträgt 55 l/min (50 Hz) bzw. 60 l/min (60 Hz). Ein Tank aus Kunststoff PP mit einem Volumen von 75 l sorgt für die Speicherung des Kühlmediums.

Kompatibilität und Zubehör
Das Gerät ist mit Wasseranschlüssen R 2,5 cm ( 1 Zoll ) IG ausgestattet, was eine Verbindung zu bestehenden Kühlkreisen ermöglicht. Es ist für Betriebsspannungen von 400 V, 3~, 50 Hz und 460 V, 3~, 60 Hz ausgelegt. Passendes Zubehör umfasst Sockel-Eckstücke mit Blenden, Verschlusseinsätze, Sicherheits- und Druckknopf-Einsätze, Doppel-Lenkrollen, verstellbare Traversen sowie Komfortgriffe. Diese Elemente unterstützen die Montage, den Transport und die Sicherheit des Schaltschranks.

Montage und Installation
Die Einheit ist als anschlussfertige Einheit geliefert, was eine schnelle Installation ermöglicht. Die Abmessungen betragen 808 mm (Breite) × 2.238 mm (Höhe) × 608 mm (Tiefe). Die Schutzart IP 44 (Elektrik) gemäß EN 60 529 schützt die elektrischen Komponenten vor Feststoffen und spritzendem Wasser. Die Montage erfolgt in das VX25-Gehäuse, das bereits die Seitenwände und Tür enthält. Die Einheit hat ein Betriebsgewicht von 380 kg.

Vorteile im Betrieb
Der SK 3335960 bietet eine hohe Servicefreundlichkeit durch integrierte Sicherheitsfunktionen und Fernüberwachung. Die minimale Aufstellfläche und die kompakte Bauweise ermöglichen eine effiziente Platznutzung. Die verwendete Microchannel-Technologie reduziert die Menge an Kältemittel und trägt zur Reduzierung des CO₂-Footprints bei. Der Schalldruckpegel beträgt 75,6 dB(A), was für industrielle Anwendungen akzeptabel ist. Die Betriebstemperatur des Kühlmediums liegt zwischen 10 °C und 25 °C, was eine flexible Integration in bestehende Kühlkreise ermöglicht.

Allgemein
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Komplett anschlussfertige Einheit mit Seitenwänden und Tür
Schutzart IP nach EN 60 529	IP 44 (Elektrik)
Gesamtkühlleistung nach DIN EN 14511 Tw18 / Tu35	Kühlleistung Tw18 Tu35/50 Hz: 19,4 kW, Kühlleistung Tw18 Tu35/60 Hz: 21,2 kW
Luftleistung (freiblasend)	Bei 50 Hz: 6.000 m³/h, Bei 60 Hz: 7.200 m³/h
Bemessungsbetriebsspannung	400 V, 3~, 50 Hz, 460 V, 3~, 60 Hz
Breite	808 mm
Höhe	2.238 mm
Tiefe	608 mm
Hinweis	Eine regelmäßige Dichtheitsprüfung ist gesetzlich nicht vorgeschrieben.
Schalldruckpegel	75,6 dB(A)
Temperaturregelung	e-Controller (werkseitige Einstellung +18 °C)
Betriebstemperaturbereich	10 °C...43 °C
Betriebstemperaturbereich Kühlmedium	10 °C...25 °C
Temperaturhysterese	± 1 K
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 2,9 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 1,83 t
Pumpendruck	Bei 50 Hz: 2,3 bar, Bei 60 Hz: 3,6 bar
Leistungsaufnahme Kühlmediumpumpe 50/60 Hz	1,35 / 1,93 kW
Volumenstrom (Kühlmedium)	Bei 50 Hz: 55 l/min, Bei 60 Hz: 60 l/min
Nennleistung Pel	Bei 50 Hz: 9,58 kW, Bei 60 Hz: 11,9 kW
Bemessungsstrom max.	Bei 50 Hz: 19,1 A, Bei 60 Hz: 19,45 A
Kälteleistungszahl (EER) 50 Hz Tw18 / Tu35 DIN EN 14511	2,5
Wasseranschlüsse	R 1" IG
Anzahl Kältekreise	1
Tank	Material: Kunststoff PP, Volumen: 75 l
Betriebsgewicht	380 kg

---
