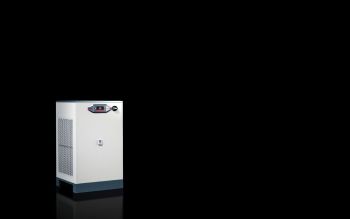

Rittal 3336390 SK Blue e Chiller 7,35/8,68 kW content_copy

Der Rittal SK 3336390 ist ein Blue e Chiller im Standgehäuse, konzipiert für die zentrale und wirtschaftliche Abkühlung von Kühlwasser in industriellen Anwendungen. Das Gerät verfügt über eine robuste Industrieausführung und ist für den Einsatz in Umgebungen mit hohen Anforderungen an Zuverlässigkeit und Betriebssicherheit ausgelegt. Die Kühlleistung beträgt je nach Betriebsbedingungen und Frequenz zwischen 6,02 kW und 9,34 kW, wobei die Nennkühlleistung nach DIN EN 14511 bei Tw18/Tu35 7,35 kW (50 Hz) bzw. 8,68 kW (60 Hz) beträgt. Die Luftleistung liegt bei 1.600 m³/h (50 Hz) und 2.000 m³/h (60 Hz), was eine effiziente Wärmeabfuhr gewährleistet. Das Gerät arbeitet mit einer Bemessungsbetriebsspannung von 400 V, 3~, 50 Hz oder 460 V, 3~, 60 Hz und ist somit für verschiedene Stromnetze weltweit einsetzbar.

Einsatzbereiche
Der Chiller eignet sich für die Kühlung von industriellen Prozessen, insbesondere in Anlagen, die eine kontinuierliche und präzise Temperaturregelung des Kühlmediums erfordern. Typische Einsatzfälle sind die Kühlung von Maschinen, Elektronik, Lasersystemen oder in der Fertigungstechnik. Die integrierte Fernüberwachung ermöglicht eine kontinuierliche Zustandsanalyse und reaktive Wartung, wodurch Ausfallzeiten minimiert werden. Die Betriebstemperatur des Geräts liegt zwischen 10 °C und 43 °C, während das Kühlmedium im Bereich von 10 °C bis 25 °C betrieben werden kann.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über ein Touch-Display, das eine intuitive Bedienung und Anzeige von Betriebsparametern ermöglicht. Die Fernüberwachung ist bereits im Grundgerät integriert, sodass Zustandsdaten über Netzwerk- oder industrielle Schnittstellen abgefragt werden können. Integrierte Sicherheitsfunktionen sorgen für einen sicheren Betrieb, beispielsweise durch Überwachung von Druck, Temperatur und Strom. Ein potenzialfreier Kontakt für Sammelstörmeldung ermöglicht die Anbindung an übergeordnete Steuerungssysteme. Die Microchannel-Technologie reduziert die benötigte Menge an Kältemittel, was die Umweltbelastung verringert und die Wartung vereinfacht.

Technik verständlich erklärt
Der Chiller arbeitet mit dem Kältemittel R410A, dessen Menge mit 0,95 kg angegeben ist. Das Global Warming Potential (GWP) beträgt 2.088, was einem CO₂-Äquivalent von 1,98 t entspricht. Die Kühlleistung wird über einen Kältekreis mit einem Tank aus INOX 1.4305 mit einem Volumen von 30 l realisiert. Die Pumpendrücke liegen bei 3 bar (50 Hz) und 4 bar (60 Hz), der Volumenstrom des Kühlmediums beträgt 25 l/min (50 Hz) bzw. 30 l/min (60 Hz). Die Nennleistung (Pel) beträgt 4,18 kW (50 Hz) und 5,26 kW (60 Hz), der maximale Bemessungsstrom 7,6 A (50 Hz) bzw. 8,16 A (60 Hz). Die Schutzart IP 44 (Elektrik) schützt die elektrischen Komponenten vor Feststoffen und Spritzwasser.

Kompatibilität und Zubehör
Zum Einsatz mit dem SK 3336390 steht das Metallfilter für Blue e Chiller als passendes Zubehör zur Verfügung, das die Reinheit des Kühlmediums gewährleistet. Als Alternative wird der SK 3334450 Blue e+ Chiller 7,0 kW angeboten, der eine ähnliche Leistungsklasse abdeckt. Die Wasseranschlüsse erfolgen über R ¾" IG, was eine Standardverbindung in der Industrie darstellt.

Montage und Installation
Der Chiller ist anschlussfertig verdrahtet und wird mit mehrsprachiger Dokumentation, einschließlich Funktionsschema und Schaltplänen, geliefert. Die Abmessungen betragen BHT: 655 mm × 1.185 mm × 890 mm, das Betriebsgewicht beträgt 210 kg. Die Installation erfolgt in einem geeigneten Raum mit ausreichender Luftzirkulation und Zugang zu Wasser- und Stromversorgung. Die Schalldruckpegel liegen bei 64,9 dB(A), was eine akustisch akzeptable Betriebsgeräuschkulisse darstellt.

Vorteile im Betrieb
Die vorkonfigurierten Optionen verkürzen die Lieferzeit und erleichtern die Integration in bestehende Anlagen. Die integrierte Fernüberwachung ermöglicht eine proaktive Wartung und reduziert den Wartungsaufwand. Die Microchannel-Technologie senkt den Kältemittelbedarf und trägt zur Nachhaltigkeit bei. Die Temperaturhysterese von ± 2 K gewährleistet eine präzise Temperaturregelung, die für empfindliche Prozesse wichtig ist. Die robuste Konstruktion und die integrierten Sicherheitsfunktionen erhöhen die Betriebssicherheit und Lebensdauer des Geräts.

Allgemein
Ausführung	Robuster Industriestandard, Potenzialfreier Kontakt für Sammelstörmeldung
Farbe	Gehäuse: RAL 7035, Sockel: RAL 7016
Lieferumfang	Chiller anschlussfertig verdrahtet, Mehrsprachige Dokumentation, inkl. Funktionsschema und Schaltplänen
Schutzart IP nach EN 60 529	IP 44 (Elektrik)
Gesamtkühlleistung Tw10 / Tu32	Kühlleistung Tw10 Tu32/50 Hz: 6,02 kW, Kühlleistung Tw10 Tu32/60 Hz: 7,09 kW
Gesamtkühlleistung Tw18 / Tu32	Kühlleistung Tw18 Tu32/50 Hz: 7,81 kW, Kühlleistung Tw18 Tu32/60 Hz: 9,34 kW
Gesamtkühlleistung nach DIN EN 14511 Tw18 / Tu35	Kühlleistung Tw18 Tu35/50 Hz: 7,35 kW, Kühlleistung Tw18 Tu35/60 Hz: 8,68 kW
Luftleistung (freiblasend)	Bei 50 Hz: 1.600 m³/h, Bei 60 Hz: 2.000 m³/h
Bemessungsbetriebsspannung	400 V, 3~, 50 Hz, 460 V, 3~, 60 Hz
Breite	655 mm
Höhe	1.185 mm
Tiefe	890 mm
Schalldruckpegel	64,9 dB(A)
Betriebstemperaturbereich	10 °C...43 °C
Betriebstemperaturbereich Kühlmedium	10 °C...25 °C
Temperaturhysterese	± 2 K
Kältemittel/Kühlmedium	Kältemittel: R410A, Menge: 0,95 kg, Global Warming Potential (GWP): 2.088, CO₂ Äquivalent (CO₂e): 1,98 t
Pumpendruck	Bei 50 Hz: 3 bar, Bei 60 Hz: 4 bar
Volumenstrom (Kühlmedium)	Bei 50 Hz: 25 l/min, Bei 60 Hz: 30 l/min
Nennleistung Pel	Bei 50 Hz: 4,18 kW, Bei 60 Hz: 5,26 kW
Bemessungsstrom max.	Bei 50 Hz: 7,6 A, Bei 60 Hz: 8,16 A
Wasseranschlüsse	R ¾" IG
Anzahl Kältekreise	1
Tank	Material: INOX 1.4305, Volumen: 30 l
Betriebsgewicht	210 kg

---
